Movimientos de trayectoria - coordenadas cartesianas 6.4
6
TNC 640 | Modo de empleo Programación DIN/ISO | 4/2015
225

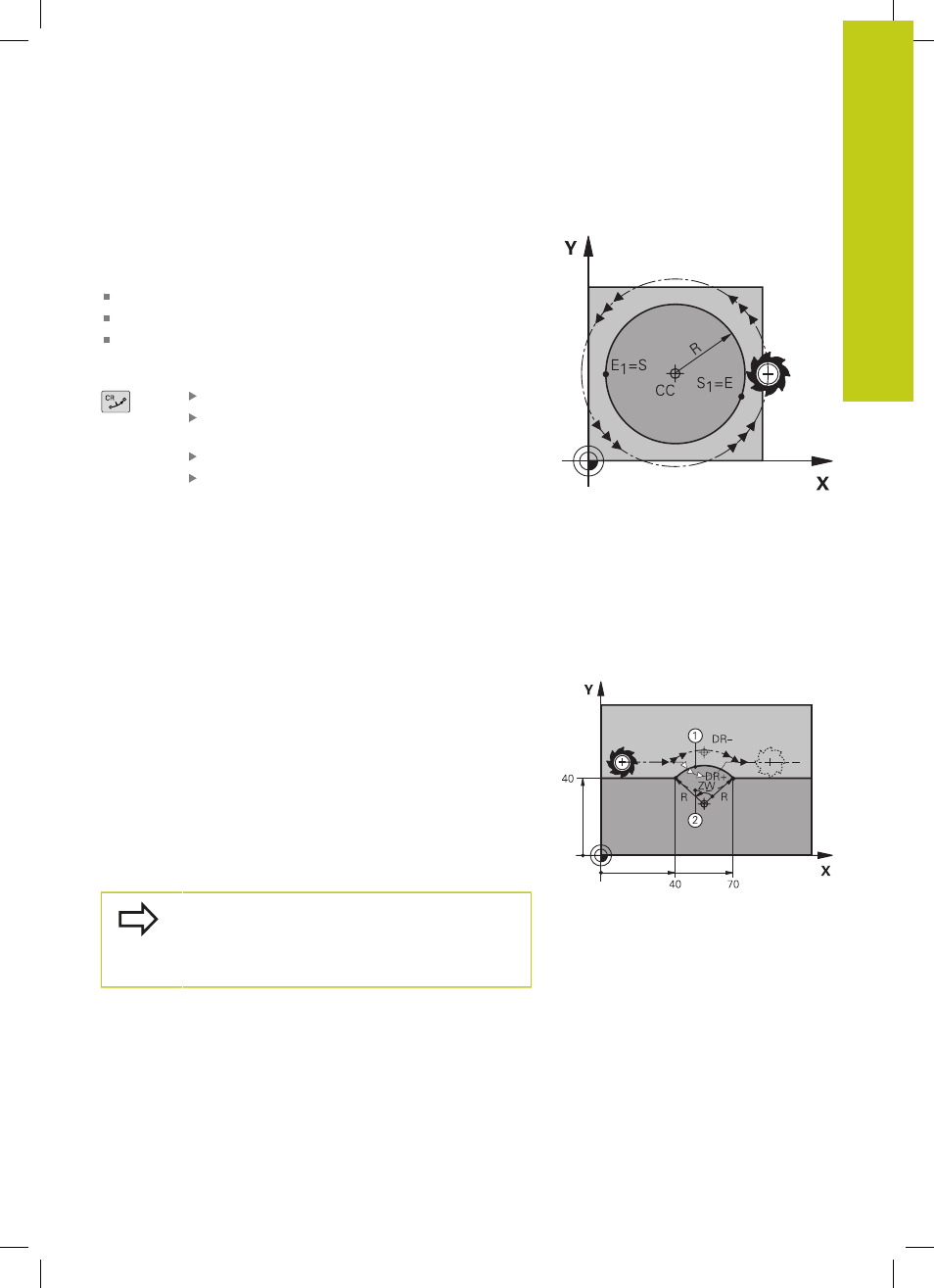

Trayectoria circular G02/G03/G05 con radio fijado
La herramienta se desplaza según una trayectoria circular con radio
R.
Sentido
En sentido horario:
G02
En sentido antihorario:
G03
Sin entrada de dirección de giro:
G05. El TNC realiza el recorrido
por la trayectoria circular con la última dirección de giro
programada
Coordenadas del punto final del arco de círculo
Radio R Atención: ¡El signo determina el tamaño
del arco del círculo!
Función auxiliar M
Avance F
Círculo completo
Para un círculo completo se programan dos frases de círculo
sucesivas:
El punto final de la primera mitad del círculo es el punto de partida
del segundo. El punto final de la segunda mitad del círculo es el
punto de partida del primero.
Angulo central CCA y radio del arco de círculo R
El punto de partida y el punto final del contorno se pueden unir
entre sí mediante cuatro arcos de círculo diferentes con el mismo
radio:
Arco de círculo más pequeño: CCA<180°
El radio tiene signo positivo R>0
Arco de círculo más grande: CCA>180°
El radio tiene signo negativo R<0
Mediante el sentido de giro se determina si el arco de círculo está
curvado hacia fuera (convexo) o hacia dentro (cóncavo):
Convexo: sentido de giro
G02 (con corrección de radio G41)
Cóncavo: sentido de giro G03 (con corrección de radio G41)
La distancia del punto de partida al punto final del
círculo no puede ser mayor al diámetro del círculo.
El radio máximo puede ser de 99,9999 m.
Se pueden emplear ejes angulares A, B y C.
