Test y ejecución del programa
17.1 Gráficos
17
566
TNC 640 | Modo de empleo Programación DIN/ISO | 4/2015

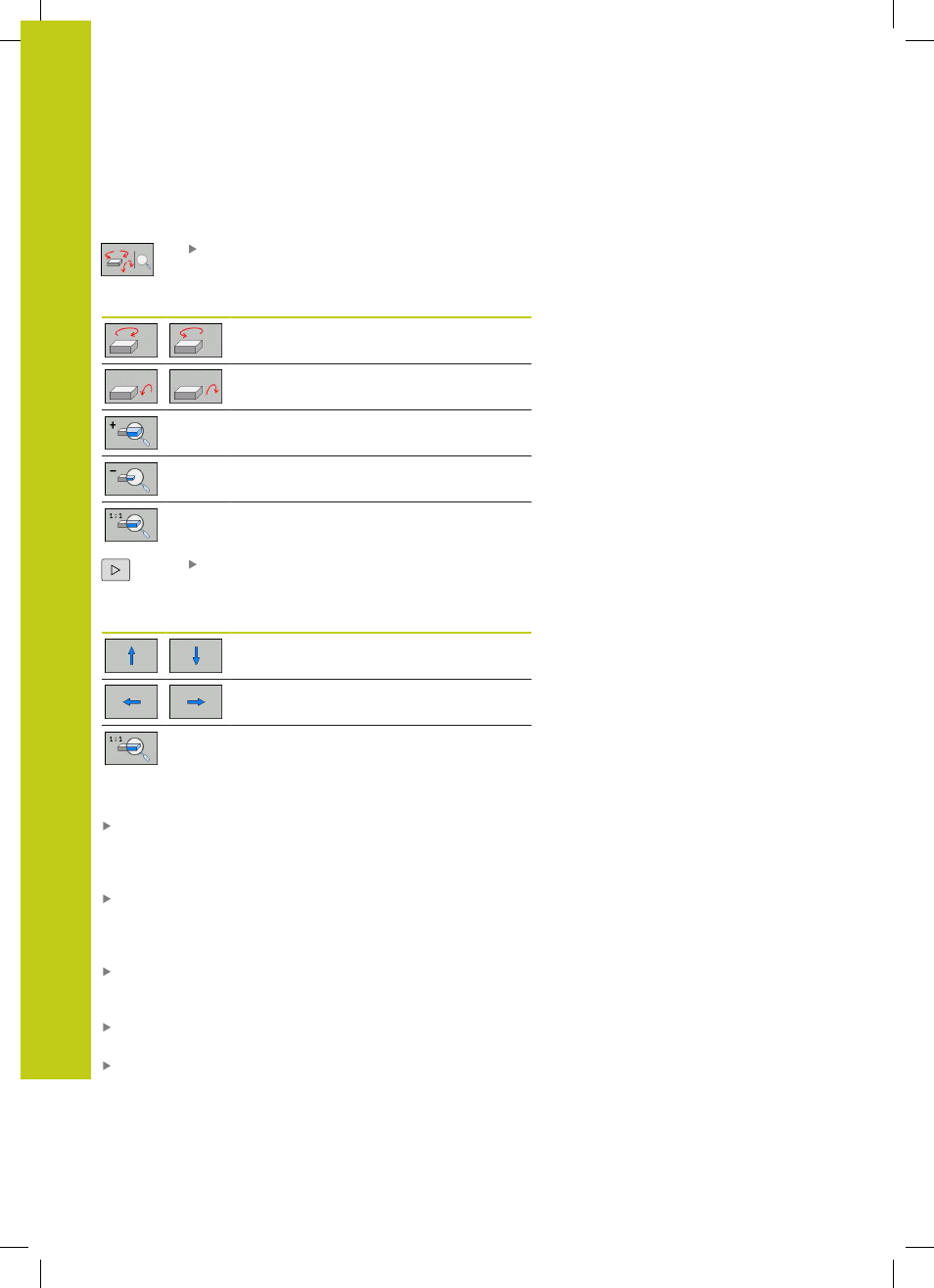

Efectuar la rotación, aumentar/reducir el tamaño y desplazar la
representación en 3D
Seleccionar las funciones para Girar y Aumentar/
Disminuir: El TNC muestra las Softkeys siguientes
Softkeys Función
Girar el gráfico en pasos de 5° alrededor del
eje vertical
Girar horizontalmente la representación en
pasos de 5º
Aumentar la representación paso a paso
Disminuir la representación paso a paso
Resetear la representación al tamaño y
ángulo originales
Conmutar la barra de Softkeys
Softkeys Función
Desplazar la representación hacia arriba y
hacia abajo
Desplazar la representación hacia la
izquierda y hacia la derecha
Resetear la representación a la posición y
ángulo originales
La representación del gráfico también se puede modificar con el
ratón. Se dispone de las siguientes funciones:
Para girar el modelo representado en tres dimensiones: mover
el ratón mientras se tiene presionado el botón derecho. Si al
mismo tiempo se pulsa la tecla Shift, el modelo solo se podrá
girar horizontalmente o verticalmente.
Para desplazar el modelo representado: mantener pulsada la
tecla central del ratón o la rueda del ratón y mover el ratón. Si al
mismo tiempo se pulsa la tecla Shift, el modelo solo se podrá
desplazar horizontalmente o verticalmente.
Para ampliar una zona determinada: Seleccionar la zona con
la tecla izquierda del ratón pulsada. Tras haber soltado la tecla
izquierda del ratón, el TNC amplía la vista.
Para ampliar o reducir rápidamente una zona cualquiera: girar la
rueda del ratón hacia delante o hacia atrás.
Para regresar a la vista estándar: Pulsar la tecla Shift y al mismo
tiempo hacer doble clic con la tecla derecha del ratón. Si
únicamente se hace doble clic con la tecla derecha del ratón, se
mantiene el ángulo de rotación.
