Programación: Programar contornos
6.6
Movimientos de trayectoria – Programación de contorno libre FK
6
244
TNC 640 | Modo de empleo Programación DIN/ISO | 4/2015

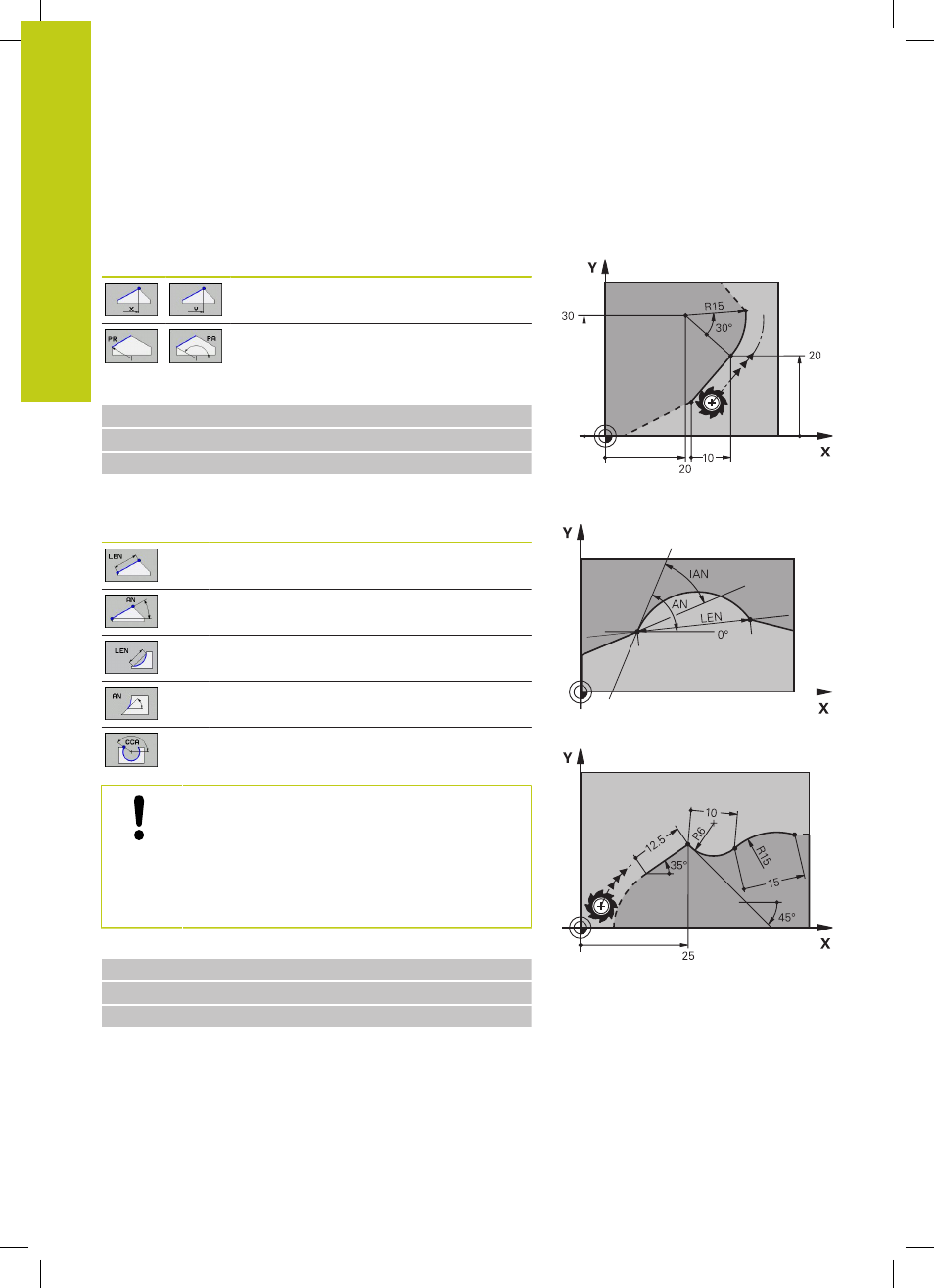

Posibles introducciones
Coordenadas del punto final
Softkeys
Datos conocidos
Coordenadas cartesianas X e Y
Coordenadas polares referidas a FPOL
Ejemplo de frases NC
N70 FPOL X+20 Y+30
N80 FL IX+10 Y+20 G42 F100
N90 FCT PR+15 IPA+30 DR+ R15
Dirección y longitud de trayectorias de contorno
Softkeys
Datos conocidos
Longitud de las rectas
Pendiente de las rectas
Longitud LEN de la cuerda del segmento del
arco de círculo
Ángulo de entrada AN a la tangente de entrada
Introducir el ángulo del punto central de la
sección del arco
¡Atención! ¡Peligro para la pieza y la máquina!
El TNC referencia los ángulos de subida que se han
definido de manera incremental (
IAN) con la dirección
de la última frase de desplazamiento. Los programas
con ángulos incrementales que se hayan creado en
un iTNC 530 o en equipos TNC anteriores no son
compatibles.
Ejemplo de frases NC
N20 FLT X+25 LEN 12.5 AN+35 G41 F200
N30 FC DR+ R6 LEN 10 AN-45
N40 FCT DR- R15 LEN 15
