Programación: Programar contornos
6.6 Movimientos de trayectoria – Programación de contorno libre FK
6
238
TNC 640 | Modo de empleo Programación DIN/ISO | 4/2015
6.6 Movimientos de trayectoria –
Programación de contorno libre FK
Nociones básicas
Los planos de piezas no acotados contienen a menudo
indicaciones de coordenadas que no se pueden introducir mediante
las teclas grises diálogo. Así p. ej.,
puede haber coordenadas conocidas de la trayectoria del
contorno o en su proximidad,
las indicaciones de coordenadas se pueden referir a otra
trayectoria del contorno o
pueden conocerse las indicaciones de la dirección y del
recorrido del contorno.
Este tipo de indicaciones se programan directamente con la
programación libre de contornos FK. El TNC calcula el contorno
con las coordenadas conocidas y con el diálogo de programación
del gráfico FK interactivo. El TNC calcula el contorno con las
coordenadas conocidas y le ofrece ayuda con el diálogo de

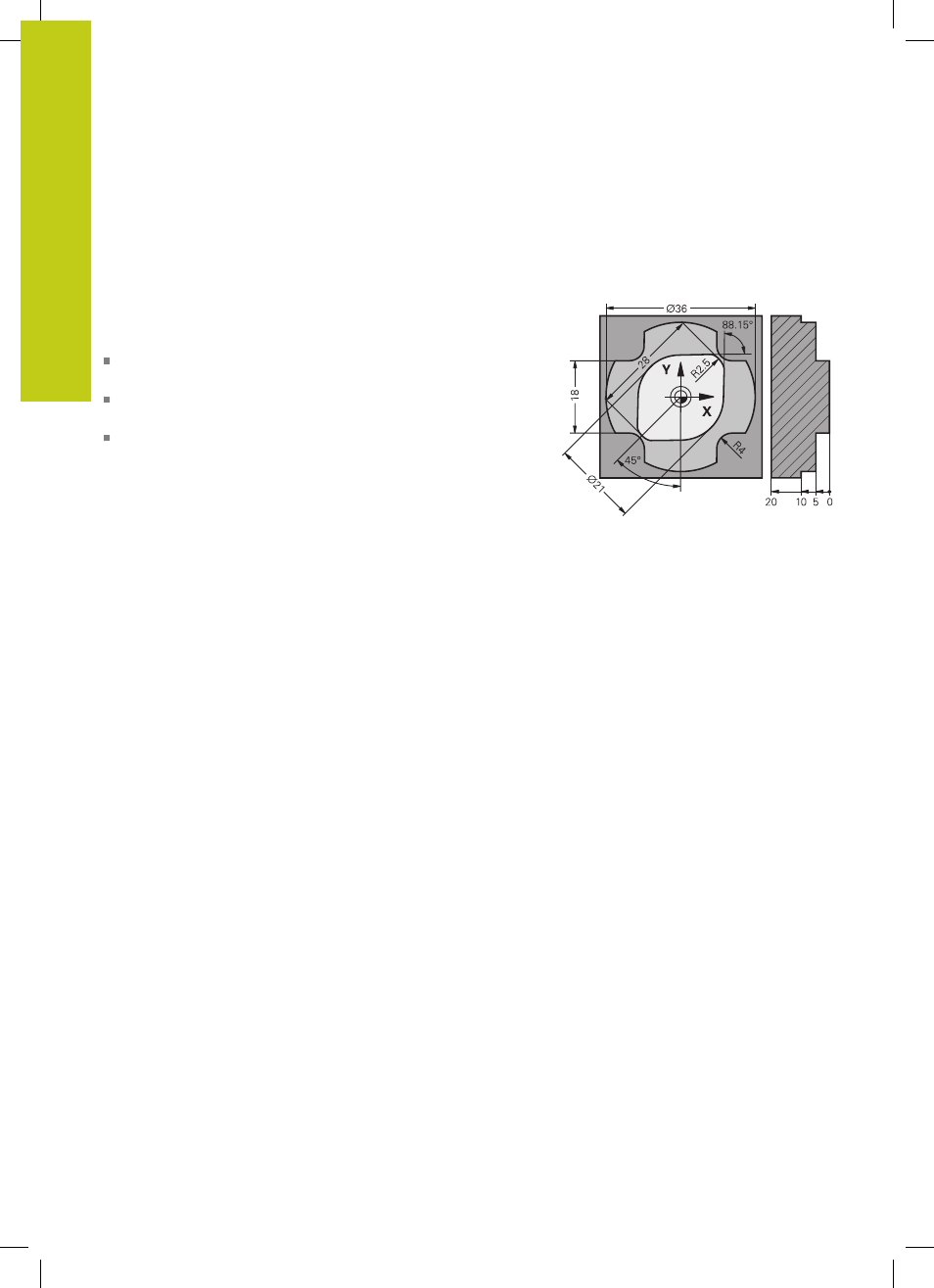

programación del gráfico FK interactivo. La figura de arriba a la
derecha muestra una acotación que se introduce sencillamente a
través de la programación FK.
