Programar: Aceptación de datos de ficheros CAD
7.3 Convertidor DXF (opción #42)
7
264
TNC 640 | Modo de empleo Programación DIN/ISO | 4/2015

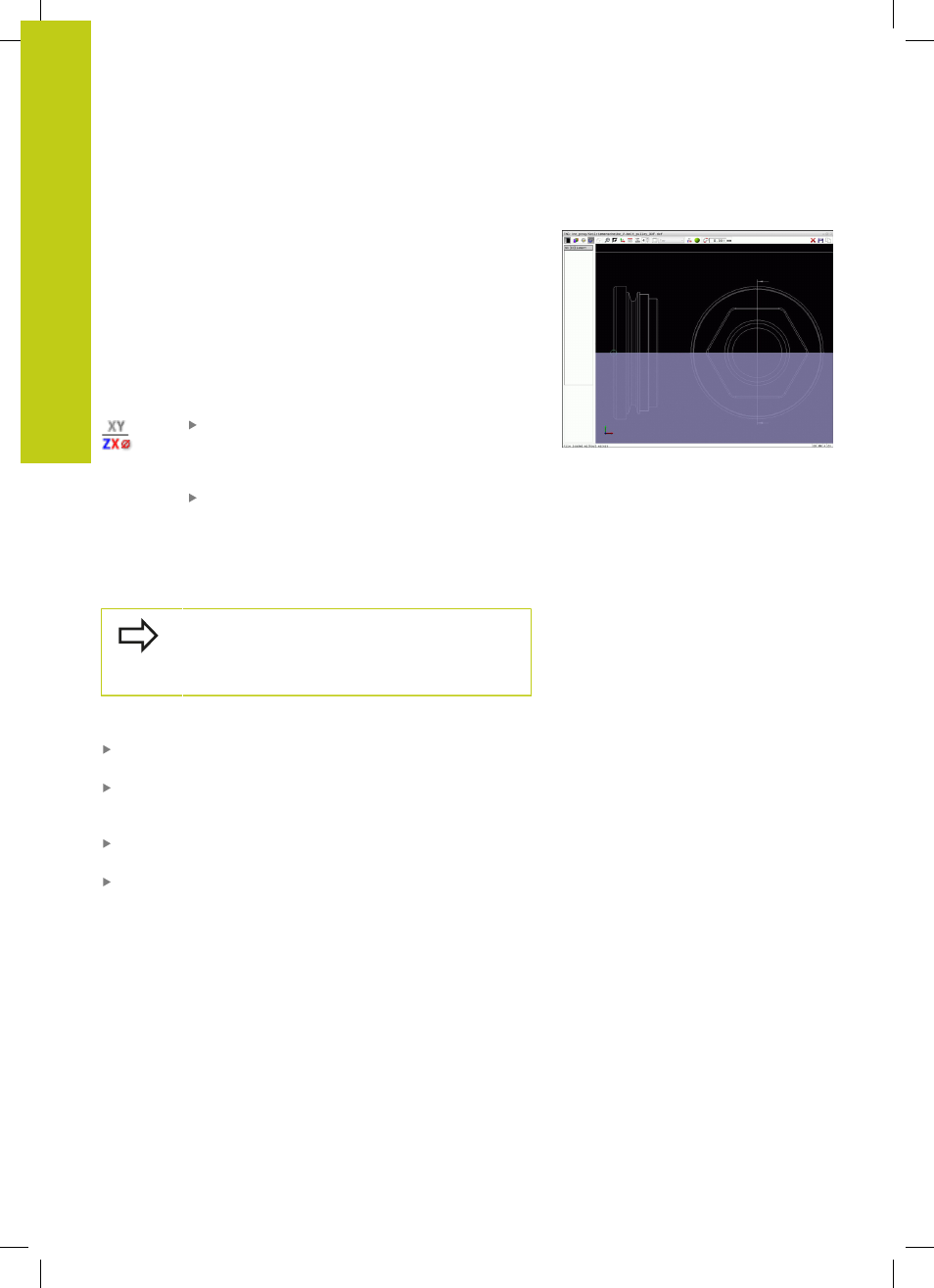

Seleccionar el contorno para un torneado
Con el convertidor DXF con opción #50 se pueden seleccionar
también contornos para un mecanizado de torneado. Si la opción
#50 no está activada, el icono están en gris. Antes de seleccionar
un contorno de torneado, es imprescindible ajustar el punto
de referencia en el eje de giro. En el caso de seleccionar un
contorno de torneado, se guarda el contorno con coordenadas
Z y X. Asimismo, todos los valores de las coordenadas X en
contornos de torneado se indican como valores de diámetro,
es decir, las dimensiones del dibujo para el eje de X se doblan.
Todos los elementos de contorno debajo del eje de giro no son
seleccionables y están con fondo gris.
Seleccionar el modo para elegir un contorno
de torneado: El TNC muestra únicamente los
elementos que todavía son seleccionable por
encima del centro de giro
Seleccionar, con la tecla izquierda del ratón,
los elementos de contorno deseados: El TNC
representa en color azul los elementos de
contorno seleccionados y muestra los elementos
seleccionados con un símbolo (círculo o recta) en
la ventana de visualización de listas
Los iconos descritos anteriormente tienen las
mismas funciones en el torneado y en el fresado.
Los iconos que no están disponibles para el torneado
están en gris.
La representación del gráfico de torneado también se puede
modificar con el ratón. Se dispone de las siguientes funciones:
Para desplazar el modelo representado: mantener pulsada la
tecla central del ratón o la rueda del ratón y mover el ratón.
Para ampliar una zona determinada: Seleccionar la zona con
la tecla izquierda del ratón pulsada. Tras haber soltado la tecla
izquierda del ratón, el TNC amplía la vista.
Para ampliar o reducir rápidamente una zona cualquiera: girar la
rueda del ratón hacia delante o hacia atrás.
Para regresar a la vista estándar: Doble clic con la tecla derecha
del ratón.
