Poner punto de referencia con palpador 3D 15.10
15
TNC 640 | Modo de empleo Programación DIN/ISO | 4/2015
547

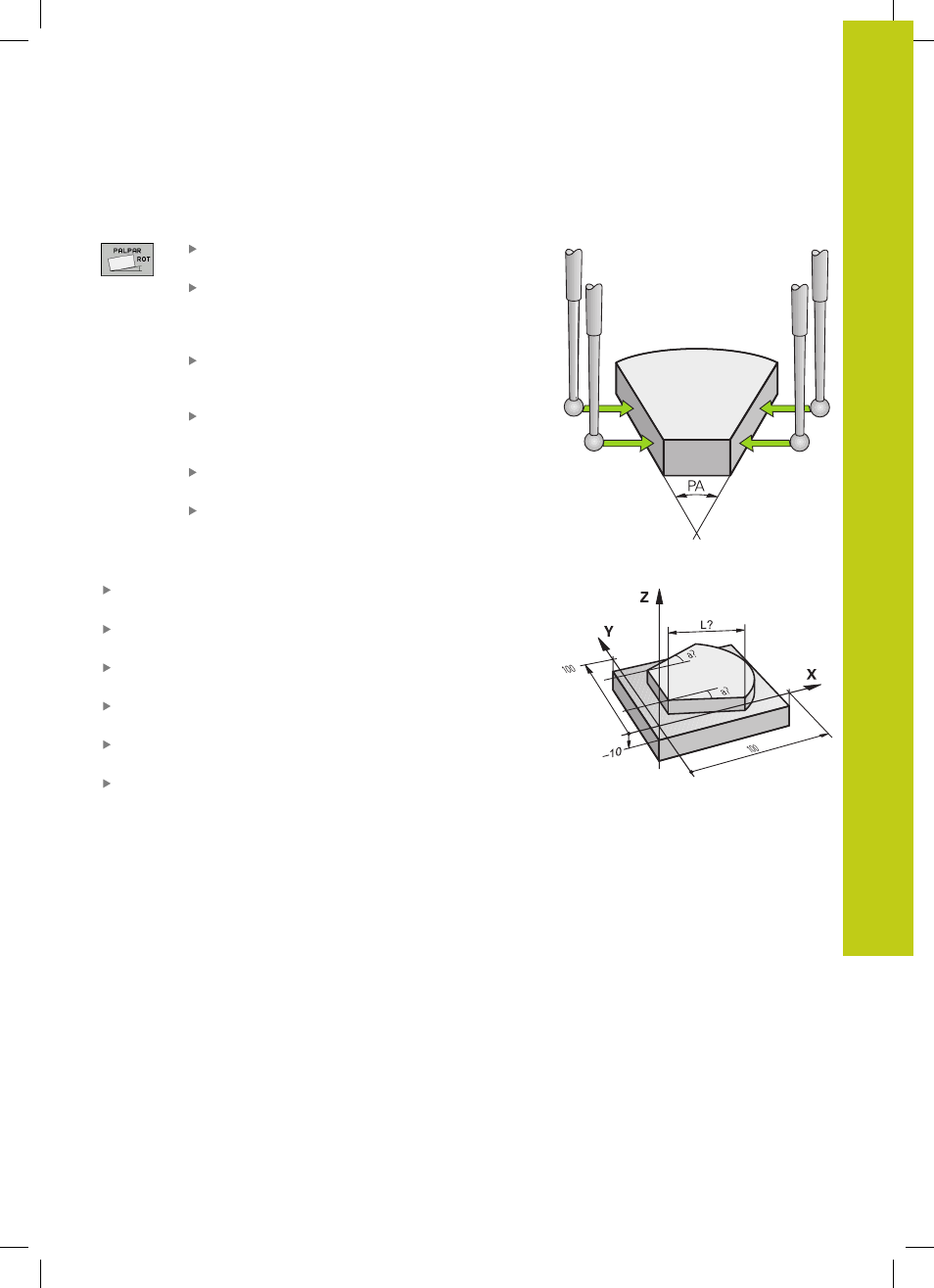

Determinar el ángulo entre el eje de referencia angular y una
arista de la pieza
Seleccionar la función de palpación: Pulsar la
Softkey
PALPAR ROT
Ángulo de giro: anotar el ángulo de giro
visualizado, en el caso de que se quiera volver
a repetir después el giro básico realizado
anteriormente.
Ejecutar el giro básico con el lado a comparar ver
"Compensar la posición oblicua de la pieza con
palpador 3D ", página 534
Con la Softkey
PALPAR ROT visualizar como
ángulo de giro, el ángulo entre el eje de referencia
angular y la arista de la pieza.
Eliminar ajuste básico o restablecer el ajuste
básico original
Fijar el punto de referencia al valor anotado
Determinar el ángulo entre dos aristas de la pieza
Seleccionar la función de palpación: Pulsar la Softkey
PALPAR
ROT
Ángulo de giro: anotar el ángulo de giro visualizado, en el caso
de que se quiera volver a reproducir posteriormente
Realizar el giro básico para el primer lado ver "Compensar la
posición oblicua de la pieza con palpador 3D ", página 534
Asimismo se palpa el segundo lado igual que en un giro básico,
¡no fijar el ángulo de giro a 0!
Con la softkey
PALPAR ROT visualizar el ángulo PA entre las
aristas de la pieza como ángulo de giro
Eliminar el giro básico o volver a reproducir el giro básico
original: Fijar el ángulo de giro al valor anotado
