Programación: Mecanizado multieje
12.2 La función PLANE: Girar el plano de mecanizado (opción #8)
12
438
TNC 640 | Modo de empleo Programación DIN/ISO | 4/2015
Ejemplo para una máquina con mesa giratoria C y mesa
basculante A Función programada:
PLANE SPATIAL SPA+0 SPB
+45 SPC+0
Interr. final de carrera Posición de partida SEQ Resultado posición del eje
Ninguno A+0, C+0 no progr. A+45, C+90
Ninguno A+0, C+0 + A+45, C+90
Ninguno A+0, C+0 – A–45, C–90
Ninguno A+0, C-105 no progr. A–45, C–90
Ninguno A+0, C-105 + A+45, C+90
Ninguno A+0, C-105 – A–45, C–90
–90 < A < +10 A+0, C+0 no progr. A–45, C–90
–90 < A < +10 A+0, C+0 + Mensaje de error
Ninguno A+0, C-135 + A+45, C+90

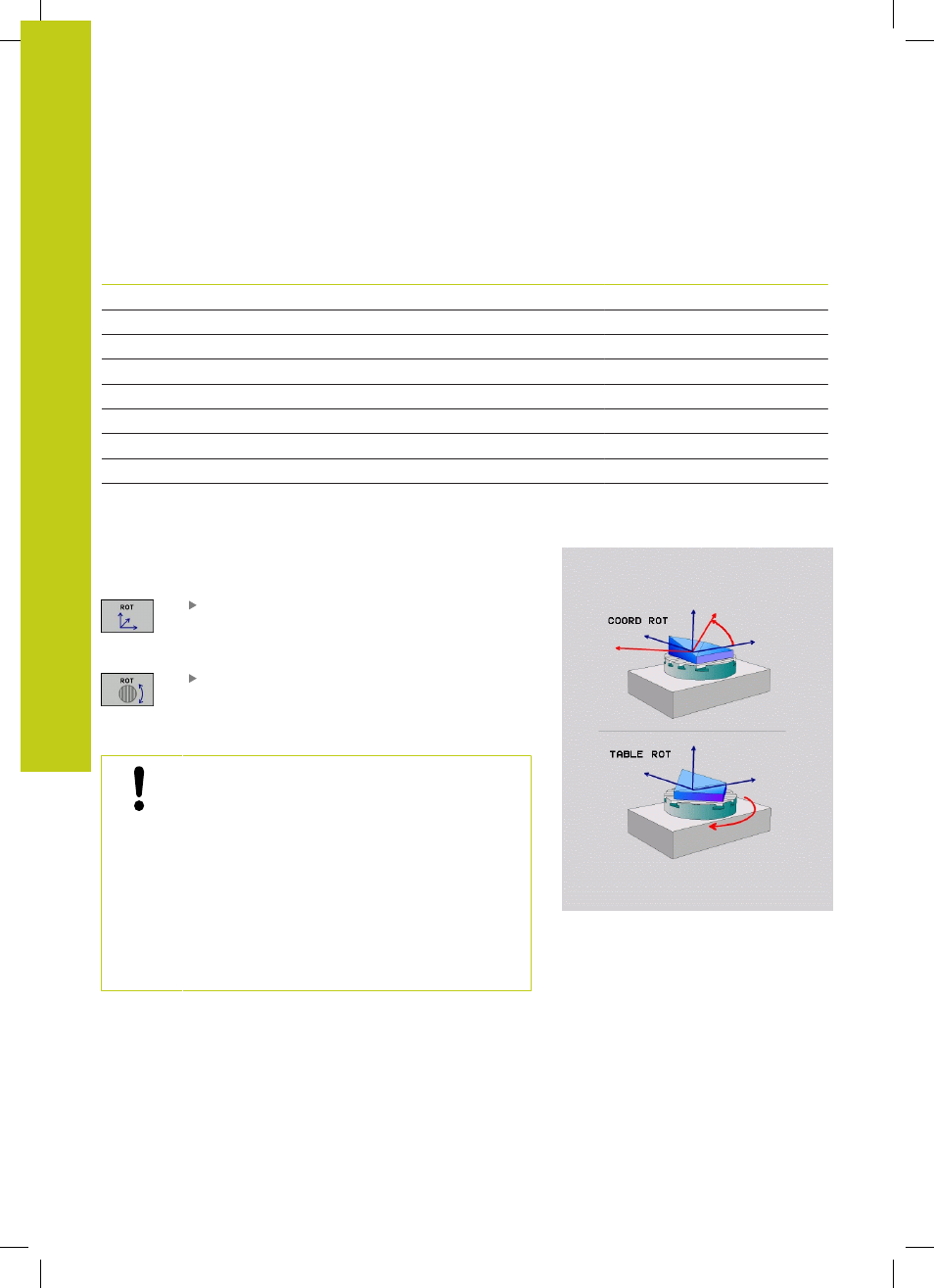

Selección del modo de transformación (Entrada opcional)
Para ángulos de inclinación que giran el sistema de coordenadas
únicamente alrededor del eje de la herramienta se dispone de una
función con la que se puede fijar el tipo de transformación:
COORD ROT determina, que la función PLANE
solo debe rotar el sistema de coordenadas en el
ángulo de inclinación definido. La compensación
se realiza por cálculo
TABLE ROT determina, que la función PLANE
debe posicionar los ejes rotativos en el ángulo de
inclinación definido. La compensación se realiza
mediante un giro de la pieza
Al utilizar la función
PLANE AXIAL, las funciones
COORD ROT y TABLE ROT no tienen ninguna función.
COORD ROT está activo únicamente si la inclinación
se realiza exclusivamente alrededor del eje de la
herramienta, p. ej.,
SPC+45 en eje de la herramienta
Z. Tan pronto como se precise un segundo eje
basculante para la realización, automáticamente
TABLE ROT está activa.
Si se utiliza la función
TABLE ROT en combinación
con un giro básico y un ángulo de inclinación 0, el
TNC inclina la mesa según el ángulo definido en el
giro básico.
