Programación: Programar contornos
6.5 Movimientos de trayectoria – Coordenadas polares
6
236
TNC 640 | Modo de empleo Programación DIN/ISO | 4/2015

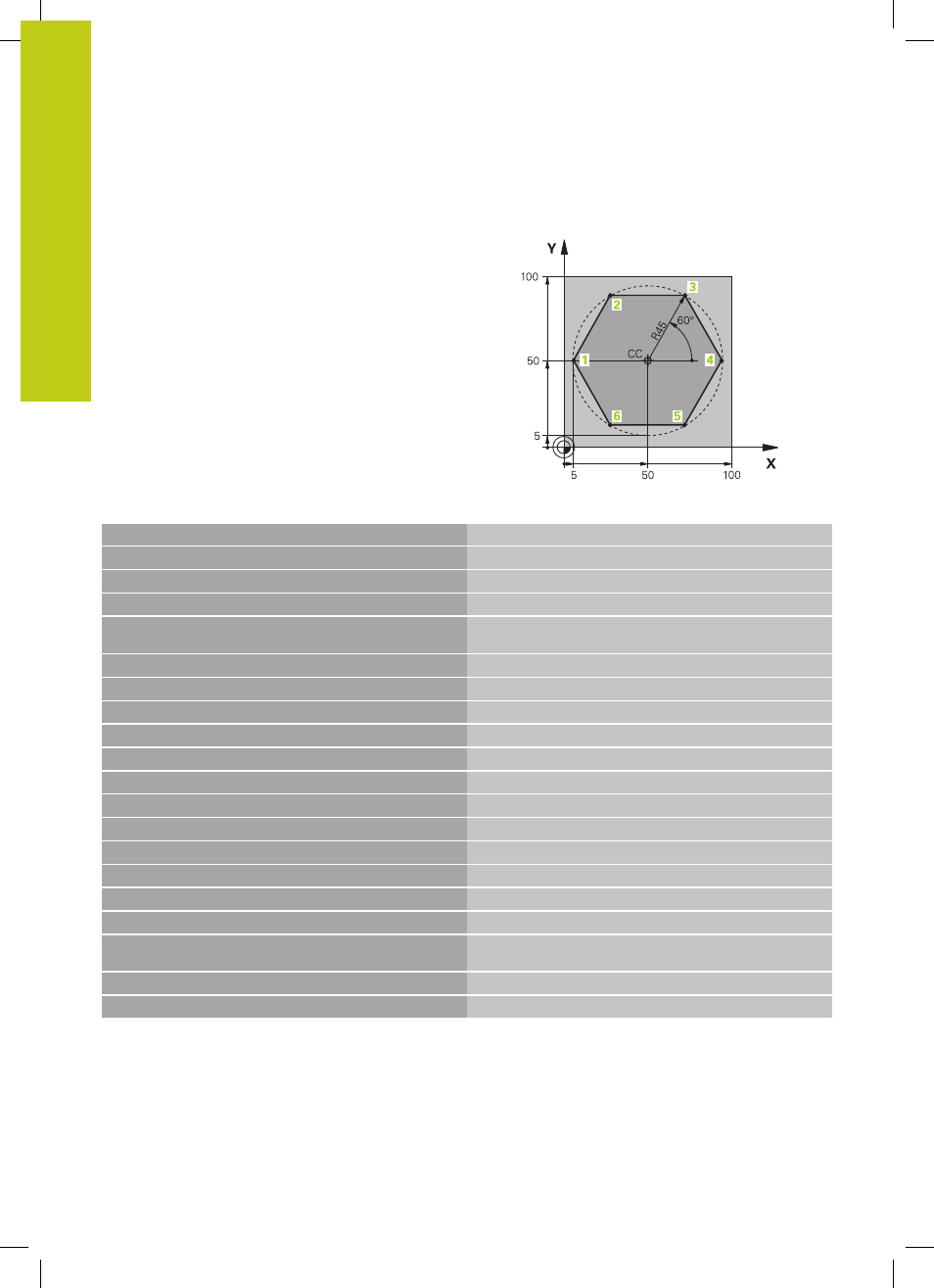

Ejemplo: Movimiento lineal en polares
%LINEARPO G71 *
N10 G30 G17 X+0 Y+0 Z-20 *
Definición de la pieza en bruto
N20 G31 G90 X+100 Y+100 Z+0 *
N30 T1 G17 S4000 *
Llamada a una herramienta
N40 G00 G40 G90 Z+250 * Definición del punto de referencia para las coordenadas
polares
N50 I+50 J+50 * Retirar la herramienta
N60 G10 R+60 H+180 * Posicionamiento previo de la herramienta
N70 G01 Z-5 F1000 M3 * Desplazamiento a la profundidad de mecanizado
N80 G11 G41 R+45 H+180 F250 * Llegada al punto 1 del contorno
N90 G26 R5 *
Llegada al punto 1 del contorno
N100 H+120 *
Llegada al punto 2
N110 H+60 * Llegada al punto 3
N120 H+0 * Llegada al punto 4
N130 H-60 * Llegada al punto 5
N140 H-120 * Llegada al punto 6
N150 H+180 *
Llegada al punto 1
N160 G27 R5 F500 *
Salida tangencial
N170 G40 R+60 H+180 F1000 *
Retirar la hta. del plano de mecanizado, cancelar la
corrección de radio
N180 G00 Z+250 M2 * Retirar la hta. en el eje de la misma, final del programa
N99999999 %LINEARPO G71 *
