Ejemplo: círculo completo en cartesianas – HEIDENHAIN TNC 640 (34059x-05) ISO programming Manual del usuario
Página 230
Programación: Programar contornos
6.4
Movimientos de trayectoria - coordenadas cartesianas
6
230
TNC 640 | Modo de empleo Programación DIN/ISO | 4/2015

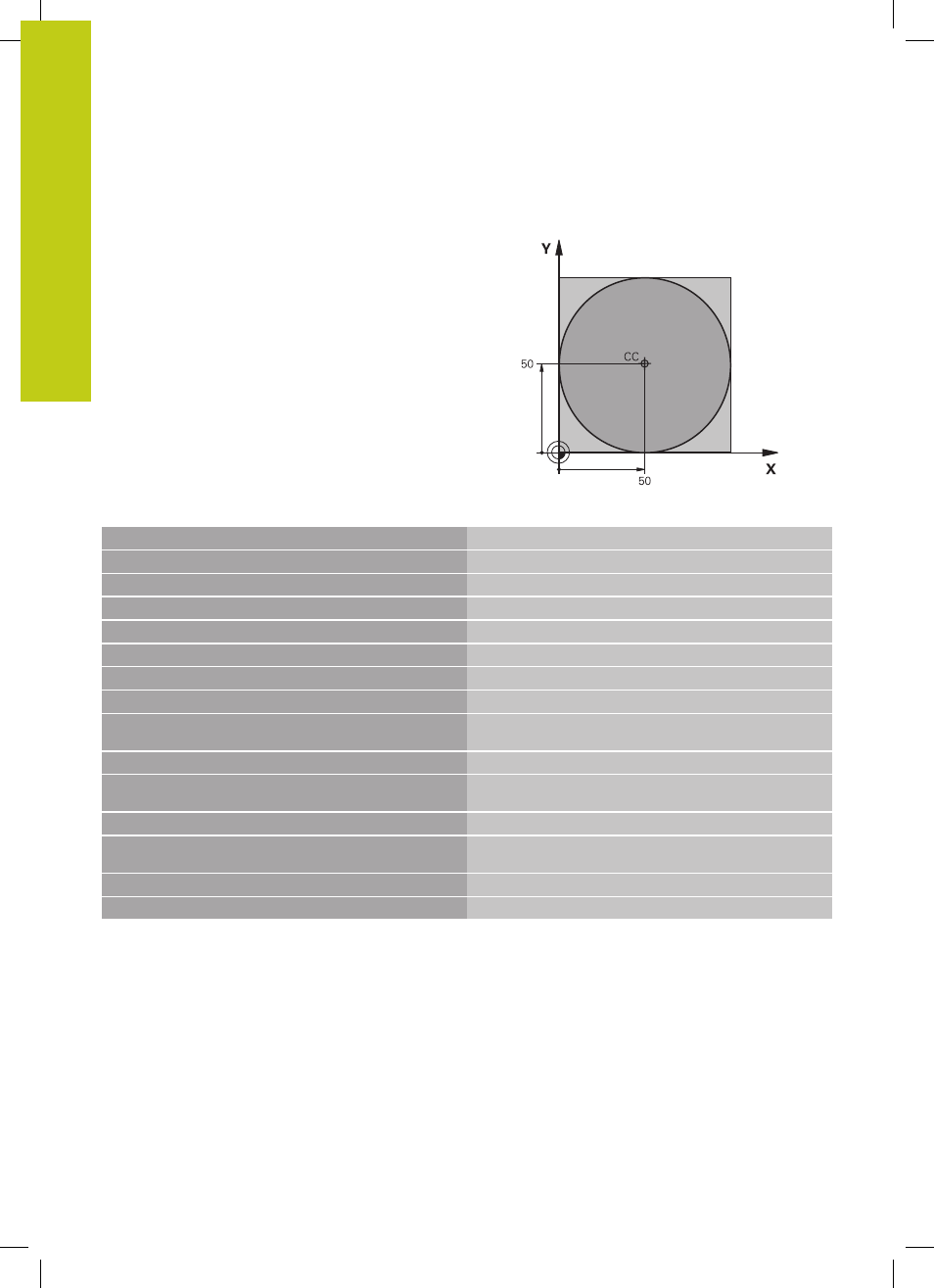

Ejemplo: Círculo completo en cartesianas
%C-CC G71 *
N10 G30 G17 X+0 Y+0 Z-20 *
Definición de la pieza en bruto
N20 G31 G90 X+100 Y+100 Z+0 *
N30 T1 G17 S3150 *
Llamada a una herramienta
N40 G00 G40 G90 Z+250 *
Retirar la herramienta
N50 I+50 J+50 *
Definición del centro del círculo
N60 X-40 Y+50 *
Posicionamiento previo de la herramienta
N70 G01 Z-5 F1000 M3 *
Desplazamiento a la profundidad de mecanizado
N80 G41 X+0 Y+50 F300 *
Aproximación al punto inicial del círculo, corrección de radio
G41
N90 G26 R5 F150 *
Aproximación tangencial
N100 G02 X+0 *
Llegada al punto final del círculo (= punto de partida del
círculo)
N110 G27 R5 F500 *
Salida tangencial
N120 G01 G40 X-40 Y-50 F1000 *
Retirar la hta. del plano de mecanizado, cancelar la
corrección de radio
N130 G00 Z+250 M2 *
Retirar la hta. en el eje de la misma, final del programa
N99999999 %C-CC G71 *
