Programación: Funciones especiales
11.2 Monitorización Dinámica de Colisiones (opción #40)
11
380
TNC 640 | Modo de empleo Programación DIN/ISO | 4/2015

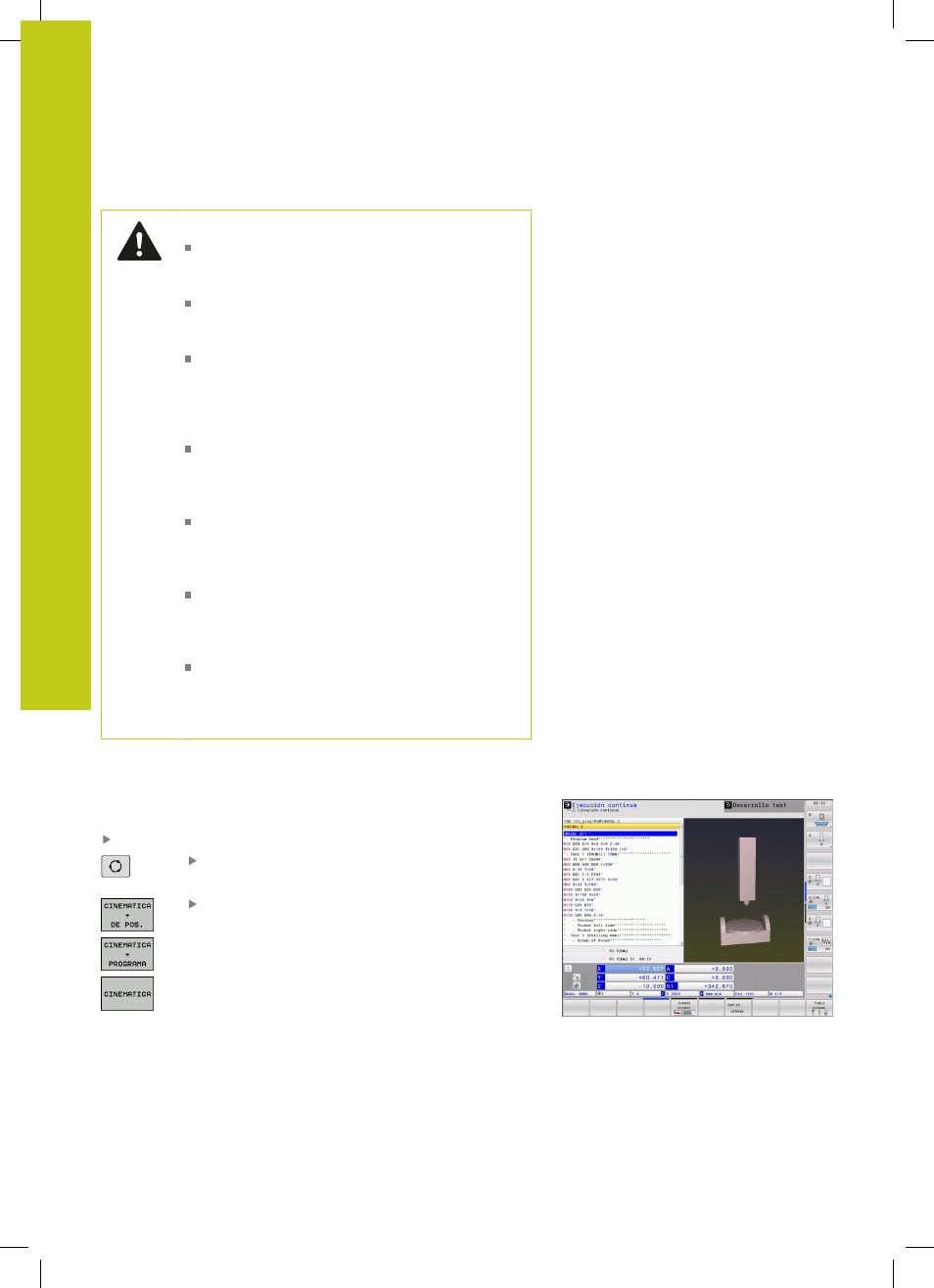

Restricciones de validez general:
DCM ayuda a reducir el peligro de colisión. Sin
embargo, el TNC no puede tener en cuenta todas
las posibilidades en funcionamiento.
Las colisiones entre componentes de la máquina
y la pieza así como entre la herramienta y la pieza
no son detectadas por el TNC.
DCM solo puede proteger frente a colisión
aquellos componentes de la máquina que
el fabricante de la máquina haya definido
correctamente en cuanto a dimensiones,
alineamiento y posición.
El TNC únicamente puede vigilar herramientas
para las que en la tabla de herramientas se han
definido
radios de herramienta positivos y
longitudes de herramienta positivas .
Al iniciar un ciclo de palpador, el TNC deja de
vigilar la longitud de la punta de palpación y el
diámetro de la esfera de palpación, para que
también puedan palpar cuerpos de colisión.
En determinadas herramientas, p. ej., en
cabezales portacuchillas, el radio causante de la
colisión puede ser superior al valor definido en la
tabla de herramientas.
El TNC tiene en cuenta las sobremedidas de la
herramienta
DL y DR de la tabla de herramientas.
Las sobremedidas de la herramienta de la frase
TOOL CALL no se tienen en cuenta.
Representación gráfica de los cuerpos de colisión
Activar la representación gráfica de los cuerpos de colisión del
modo siguiente:
Seleccionar cualquier modo de funcionamiento
Pulsar la tecla de conmutación de pantalla
Seleccionar la subdivisión de pantalla deseada
En caso de necesidad se puede adaptar la representación de los
objetos de colisión con la ayuda de Softkeys.
