Programación: Programar contornos
6.2 Principios básicos de las funciones de trayectoria
6
204
TNC 640 | Modo de empleo Programación DIN/ISO | 4/2015
6.2 Principios básicos de las funciones
de trayectoria
Programación del movimiento de la herramienta
para un mecanizado
Cuando se elabora un programa de mecanizado, se programan
sucesivamente las funciones de trayectoria para los distintos
elementos del contorno de la pieza. Para ello se introducen
las coordenadas de los puntos finales de los elementos
del contorno
indicadas en el plano. Con la indicación de las
coordenadas, los datos de la herramienta y la corrección de radio,
el TNC calcula el recorrido real de la herramienta.
El TNC desplaza simultáneamente todos los ejes de la máquina
programados en la frase del programa según un tipo de trayectoria.

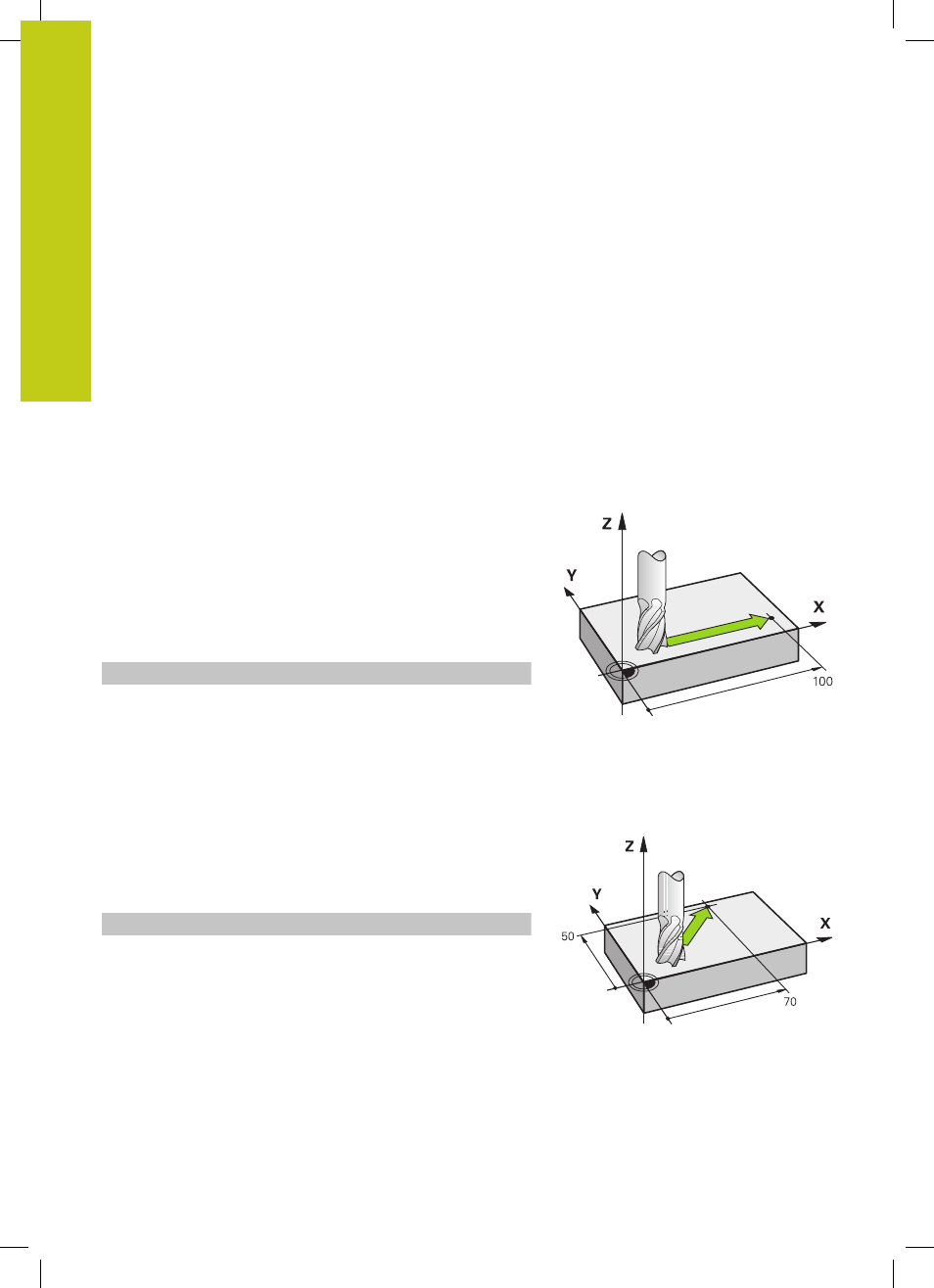

Movimientos paralelos a los ejes de la máquina
La frase del programa contiene la indicación de las coordenadas:
el TNC desplaza la herramienta paralela a los ejes de la máquina
programados.
Según el tipo de máquina, en la ejecución se desplaza o bien
la herramienta o la mesa de la máquina con la pieza fijada.
La programación de trayectorias se realiza como si fuese la
herramienta la que se desplaza.
Ejemplo:
N50 G00 X+100 *
N50 Número de bloque
G00 Función de trayectoria "Recta en marcha rápida"
X+100 Coordenadas del punto final
La herramienta mantiene las coordenadas Y y Z y se desplaza a la
posición X=100. Véase figura.
Movimientos en los planos principales
La frase del programa contiene las indicaciones de las
coordenadas: el TNC desplaza la herramienta en el plano
programado.
Ejemplo
N50 G00 X+70 Y+50 *
La herramienta mantiene la coordenada Z y se desplaza en el plano
XY a la posición X=70, Y=50. Véase figura
