Programación: Herramientas
5.3 Corrección de la herramienta
5
196
TNC 640 | Modo de empleo Programación DIN/ISO | 4/2015
5.3 Corrección de la herramienta
Introducción
El TNC corrige la trayectoria de la herramienta según el valor de
corrección para la longitud de la herramienta en el eje del cabezal y
según el radio de la herramienta en el plano de mecanizado.
Si se elabora el programa de mecanizado directamente en el TNC,
la corrección del radio de la herramienta solo actúa en el plano de
mecanizado.
Para ello el TNC tiene en cuenta hasta un total de cinco ejes
incluidos los ejes giratorios.

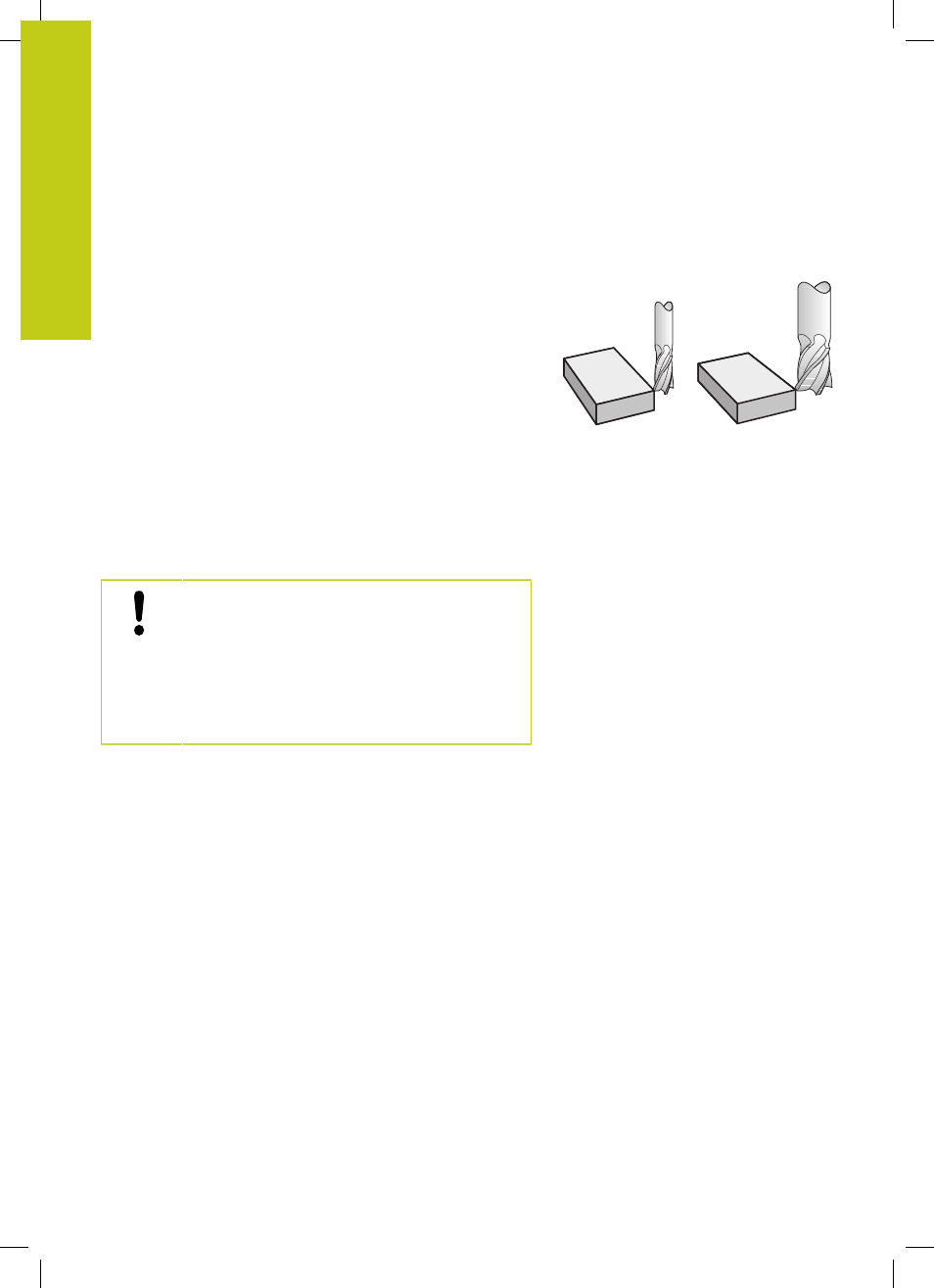

Corrección de la longitud de la herramienta
La corrección de la longitud de la herramienta actúa en cuanto
se llama una herramienta. Se elimina nada más llamar a una
herramienta con longitud L=0 (por ejemplo,
T 0
¡Atención: Peligro de colisión!
Si se elimina una corrección de longitud con valor
positivo con
T 0, disminuye la distancia entre la
herramienta y la pieza.
Después del acceso a una herramienta
T, se
modifica la trayectoria programada de la herramienta
en el eje del cabezal según la diferencia de
longitudes entre la herramienta anterior y la nueva.
En la corrección de la longitud se tienen en cuenta los valores delta
tanto de la frase
T, como de la tabla de herramientas.
Valor de corrección =
L + DL
frase T
+
DL
TAB
con
L:
Longitud de la herramienta
L de frase G99 o tabla de
herramienta
DL
Frase T
: Sobremedida
DL para la longitud de de una frase T
DL
TAB
: Sobremedida
DL para la longitud de la tabla de
herramientas
