Programación: Mecanizado multieje
12.2 La función PLANE: Girar el plano de mecanizado (opción #8)
12
422
TNC 640 | Modo de empleo Programación DIN/ISO | 4/2015

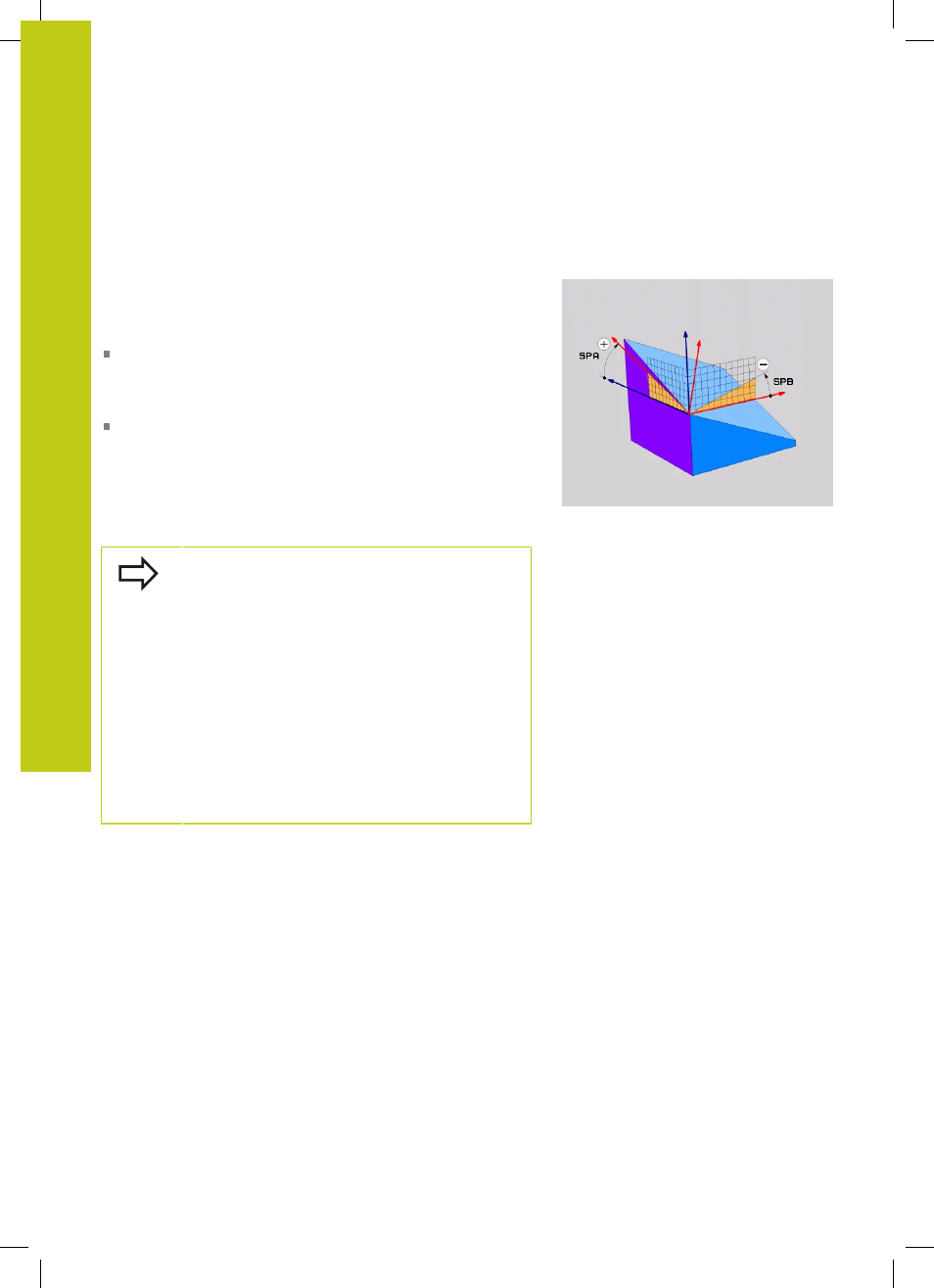

Definir el plano de mecanizado mediante ángulo
espacial: PLANE SPATIAL
Aplicación
Los ángulos espaciales definen un plano de mecanizado de hasta
tres giros alrededor de un sistema de coordenadas, de modo que a
este respecto existen dos vistas que siempre conducen al mismo
resultado.
Giros alrededor del sistema de coordenadas fijo de la
máquina:
La serie de giros se efectúa en primer lugar alrededor
del eje C de la máquina, a continuación alrededor del eje B de la
máquina y a continuación alrededor del eje A de la máquina
Giros alrededor del sistema de coordenadas inclinado: La
serie de giros se efectúa en primer lugar alrededor del eje C
de la máquina, a continuación alrededor del eje B girado de
la máquina y a continuación alrededor del eje A girado de la
máquina. Dicho enfoque generalmente se comprende más
fácilmente, puesto que los giros del sistema de coordenadas se
realizan con un eje de rotación fijado.
Antes de la programación deberá tenerse en
cuenta
Deben definirse siempre los tres ángulos espaciales
SPA, SPB y SPC, aunque alguno de ellos tenga valor 0.
El modo de funcionamiento es como el del ciclo
G80,
siempre que los valores introducidos en el ciclo
G80
en la máquina se hayan puesto en introducción de
ángulo espacial.
PLANE SPATIAL no está permitido si el ciclo 8
ESPEJO está activo.
Descripción de parámetros para el comportamiento
del posicionamiento: ver "Determinar el
comportamiento de posicionamiento de la función
PLANE", página 434.
