Movimientos de trayectoria – Programación de contorno libre FK
6.6
6
TNC 640 | Modo de empleo Programación DIN/ISO | 4/2015
249

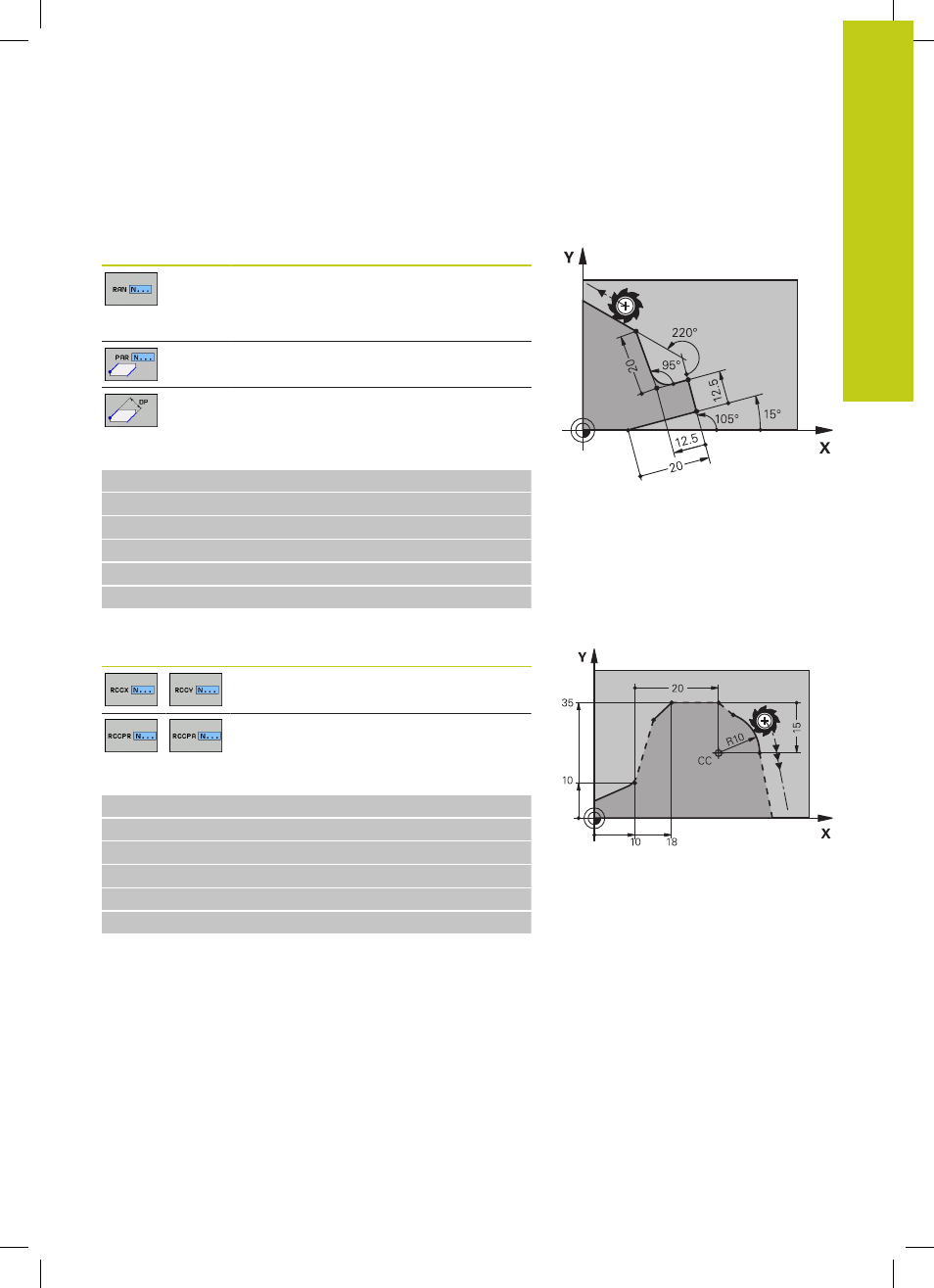

Referencia relativa a la frase N: Dirección y distancia de la
trayectoria de contorno
Softkey
Datos conocidos
El ángulo entre la recta y otro elemento
del contorno, o bien entre la tangente de
entrada del arco del círculo y otro elemento
del contorno
Recta paralela a otro elemento del contorno
Distancia de las rectas a la trayectoria del
contorno paralelo
Ejemplo de frases NC
N10 FL LEN 20 AN+15
N20 FL AN+105 LEN 12.5
N30 FL PAR 10 DP 12.5
N40 FSELECT 2
N50 FL LEN 20 IAN+95
N60 FL IAN+220 RAN 20
Referencia relativa a la frase N: Centro del círculo CC
Softkey
Datos conocidos
Coordenadas cartesianas del punto central
del círculo referidas a la frase N
Coordenadas polares del punto central del
círculo referidas a la frase N
Ejemplo de frases NC
N10 FL X+10 Y+10 G41
N20 FL ...
N30 FL X+18 Y+35
N40 FL ...
N50 FL ...
N60 FC DR- R10 CCA+0 ICCX+20 ICCY-15 RCCX10 RCCY30
