Contador de datos de corte 4.5
4
TNC 640 | Modo de empleo Programación DIN/ISO | 4/2015
145

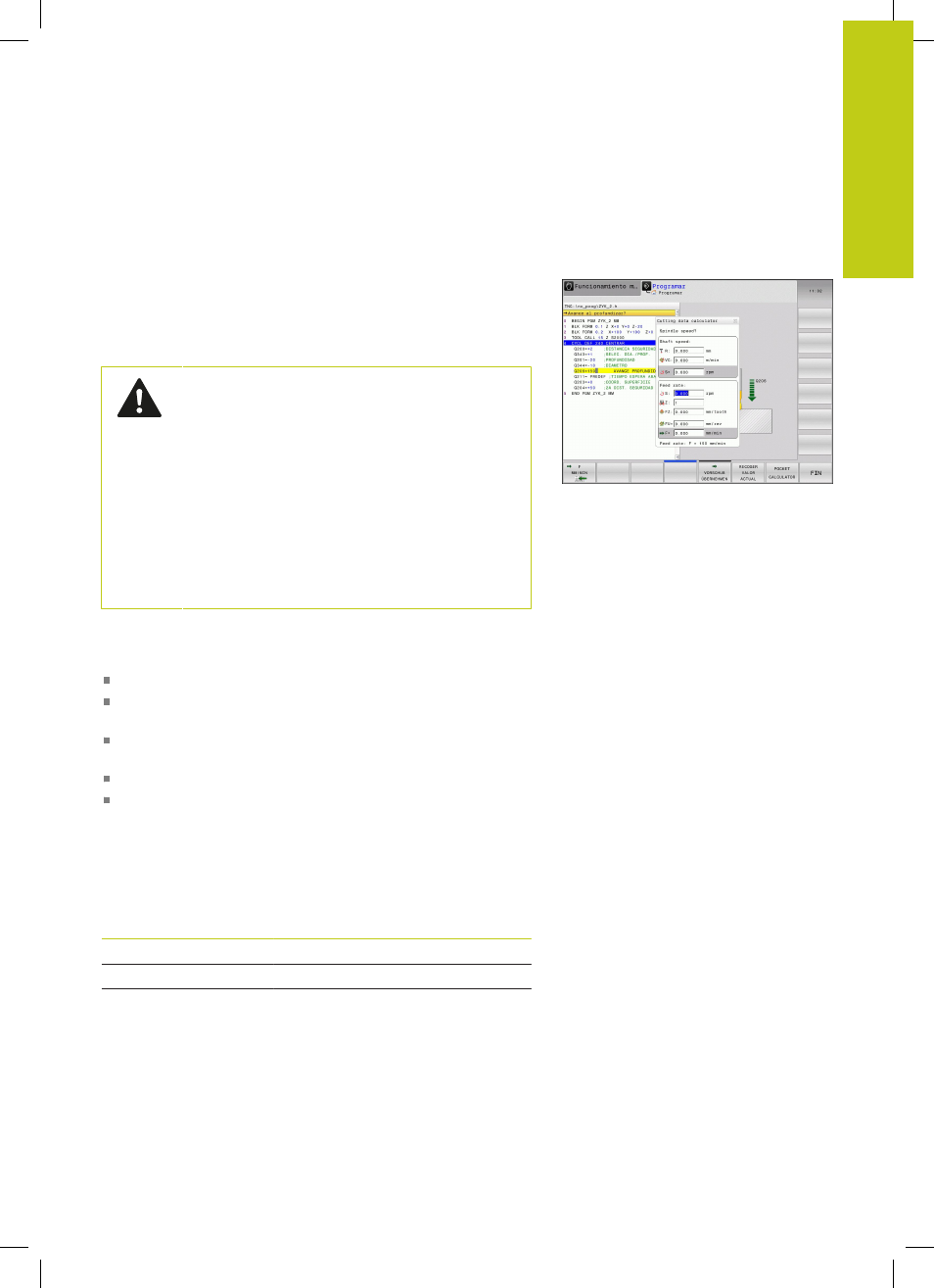

4.5 Contador de datos de corte
Aplicación
Gracias al nuevo contador de datos de corte, se puede calcular
la velocidad de giro del cabezal y el avance en un proceso de
mecanizado. Entonces, en el programa NC los valores calculados
se pueden incorporar a un diálogo de avance o velocidad de giro
abierto.
Con el ordenador de datos de corte, no es posible
efectuar ningún cálculo de datos de corte en
funcionamiento de torneado, ya que los datos de
avance y de velocidad de giro son distintos en
funcionamiento de torneado y en el de fresado. En el
torneado, los avances se definen mayoritariamente
en milímetros por vuelta (mm/vuelta) (
M136), pero
el ordenador de datos de corte calcula siempre los
avances en milímetros por minuto (mm/minuto).
Asimismo, el radio en el ordenador de datos de
corte se refiere a la herramienta. No obstante, en
el torneado, se requiere el diámetro de la pieza de
trabajo.
A fin de abrir el ordenador de datos de corte, pulsar la Softkey
ORDENADOR DE DATOS DE CORTE. El TNC le mostrará la Softkey
si:
se abre la calculadora (tecla
CALC)
se abre la casilla de diálogo de la entrada de la velocidad de giro
en la Frase T
se abre la casilla de diálogo para la introducción del avance en
frases de desplazamiento o ciclos.
se introduce el avance en modo manual (Softkey F)
se introduce un valor de la velocidad de giro en modo manual
(Softkey S)
En función de si se calcula una velocidad de giro o un avance, se
visualiza el contador de datos de corte con distintos campos de
entrada:
Ventana para el cálculo de la velocidad de giro:
Indicativo Significado
R: Radio de la herramienta (mm)
VC: Velocidad de corte [m/min]
S= Resultado para la velocidad de giro
del cabezal (r.p.m.)
