Programación: Ayudas a la programación
4.6 Gráfico de programación
4
148
TNC 640 | Modo de empleo Programación DIN/ISO | 4/2015

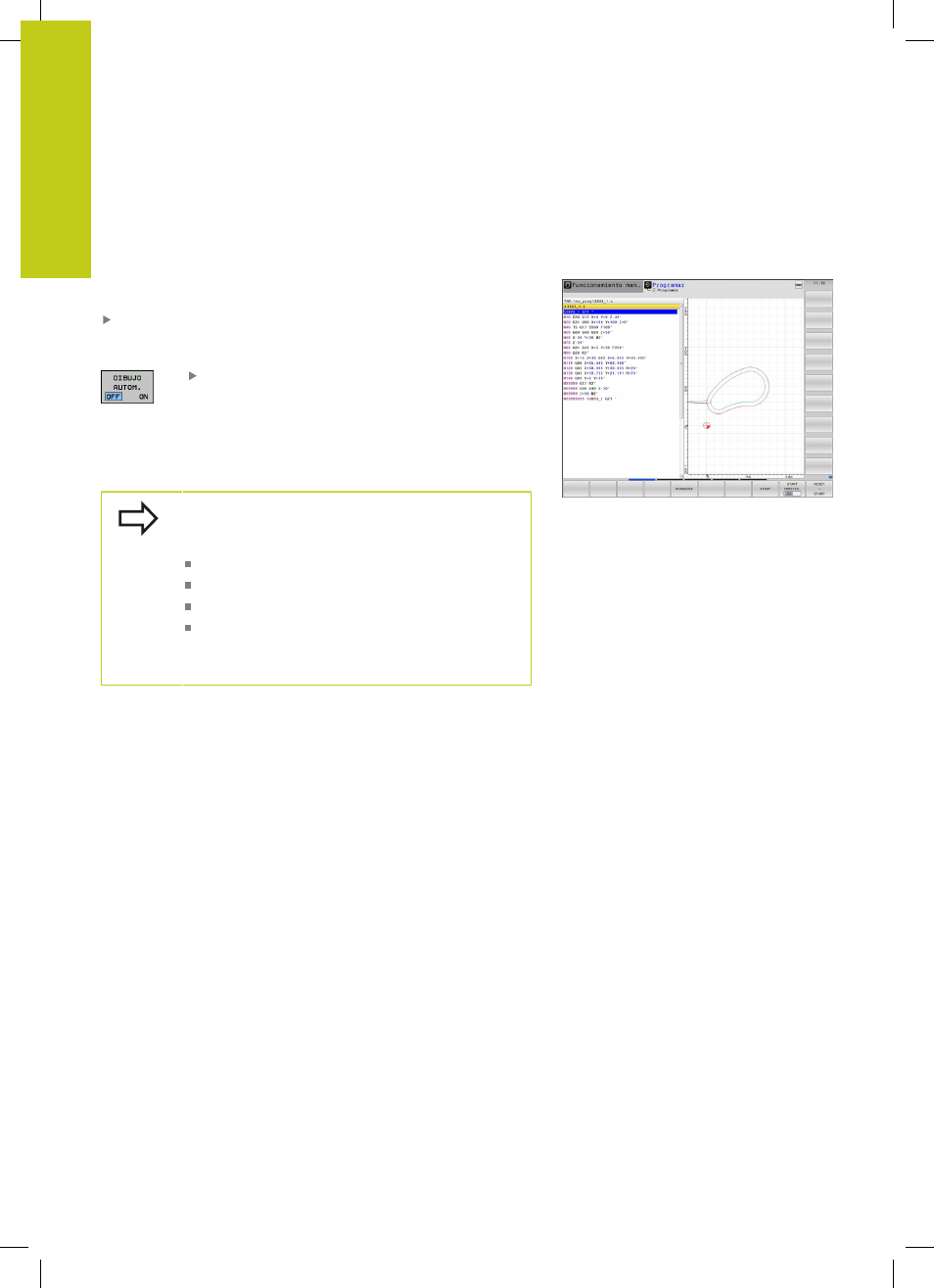

4.6 Gráfico de programación
Desarrollo con y sin gráfico de programación
Mientras se elabora un programa, el TNC puede visualizar el
contorno programado con un gráfico de trazos 2D.
Para la subdivisión de la pantalla, cambiar el programa
a la izquierda y el gráfico a la derecha: Pulsar la tecla de
conmutación de pantalla y la Softkey
GRAFICO + PROGRAMA
Fijar la Softkey DIBUJO AUTOM. a ON. Mientras
se introducen las líneas del programa, el TNC
visualiza cada trayectoria programada en la
ventana del gráfico a la derecha
Si el TNC no debe realizar el desarrollo con gráfico, poner la Softkey
DIBUJO AUTOM. en DESC..
Si TRAZADO AUTOM. se pone en CONECTADO, al
crear el gráfico de trazos en 2D el control numérico
no tiene en cuenta:
Repeticiones parciales de un pgm
Instrucciones de salto
Funciones M, p. ej., M2 o M30
Llamadas de ciclo
Emplear el trazado automático exclusivamente
durante la programación del contorno
