Programación: Programar contornos
6.6 Movimientos de trayectoria – Programación de contorno libre FK
6
248
TNC 640 | Modo de empleo Programación DIN/ISO | 4/2015
Referencias relativas
Las referencias relativas son indicaciones que se refieren a otra
trayectoria del contorno. Las Softkeys y las palabras del pgm para
referencias

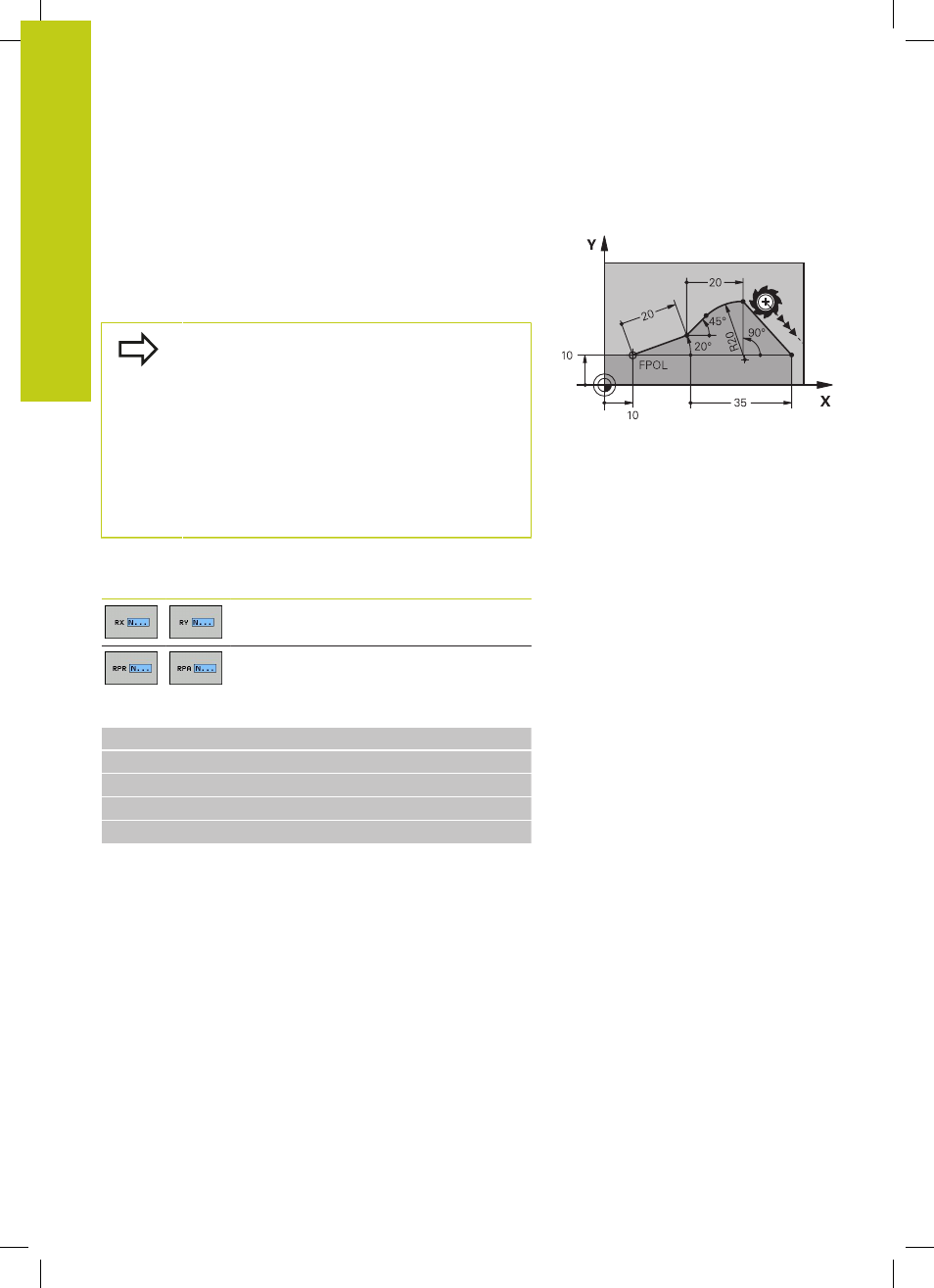

R elativas empiezan con una "R" . La figura de la derecha
muestra las indicaciones de cotas que se deben programar como
referencias relativas.
Las coordenadas con una referencia relativa se
programan siempre en incremental. Adicionalmente
se indica el nº de frase de la trayectoria del contorno
al que se desea hacer referencia.
La trayectoria del contorno, cuyo nº de frase se
indica, no puede estar a más de 64 frases de
posicionamiento delante de la frase en la cual se
programa la referencia.
Cuando se borra una frase a la cual se ha hecho
referencia, el TNC emite un aviso de error. Deberá
modificarse el programa antes de borrar dicha frase.
Referencia relativa a una frase N: Coordenadas del punto final
Softkeys Datos conocidos
Coordenadas cartesianas referidas a una
frase N
Coordenadas polares referidas a una frase
N
Ejemplo de frases NC
N10 FPOL X+10 Y+10
N20 FL PR+20 PA+20
N30 FL AN+45
N40 FCT IX+20 DR- R20 CCA+90 RX 20
N50 FL IPR+35 PA+0 RPR 20
