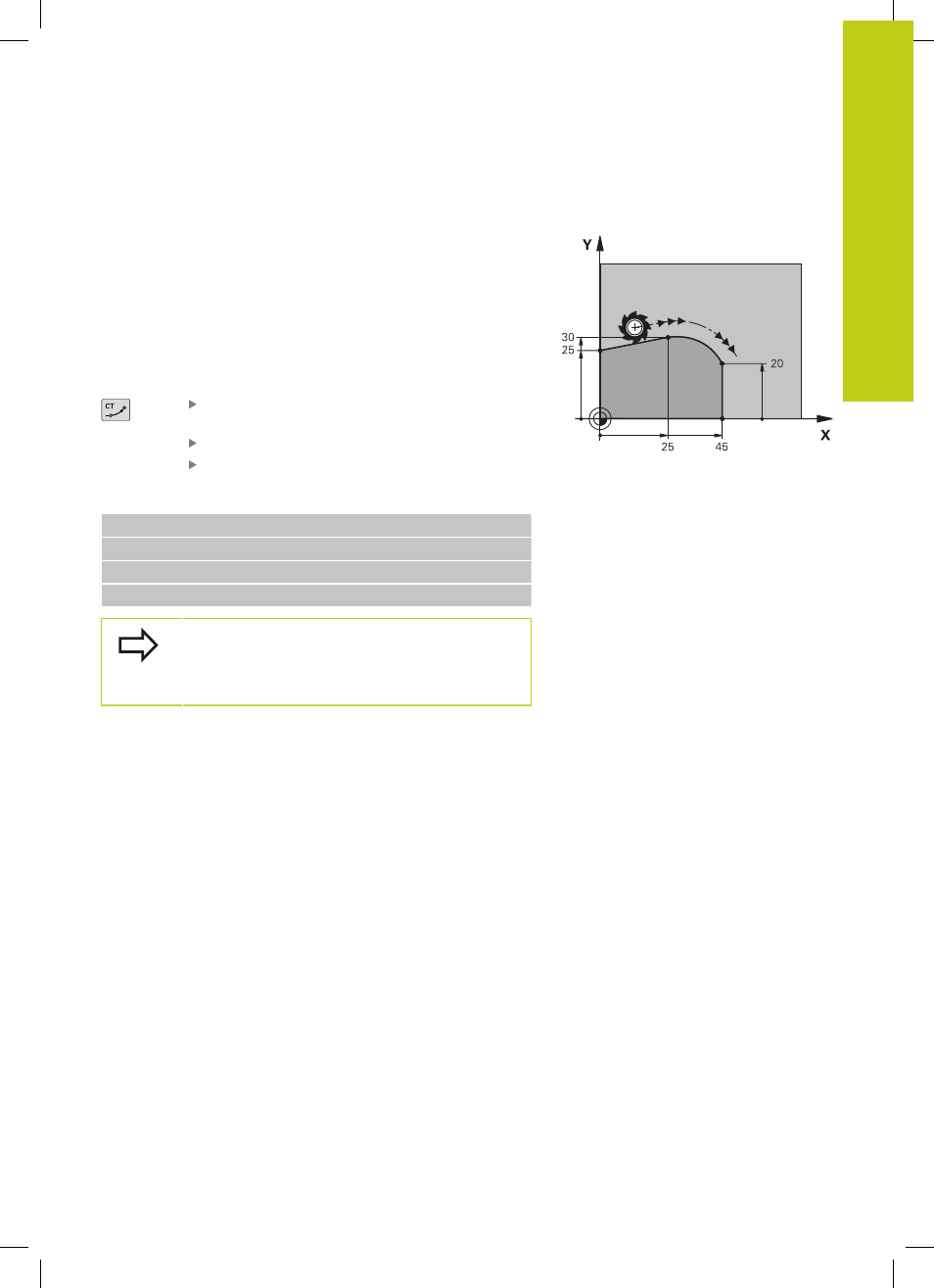

Trayectoria circular G06 con conexión tangencial
La herramienta se desplaza según un arco de círculo tangente a la
trayectoria del contorno anteriormente programada.
La transición es "tangencial", cuando en el punto de intersección
de los elementos del contorno no se produce ningún punto de
inflexión o esquina, con lo cual la transición entre los tramos del
contorno es constante.
El tramo del contorno al que se une tangencialmente el arco de
círculo, se programa directamente antes de la frase
G06. Para ello
se precisan como mínimo dos frases de posicionamiento
Coordenadas del punto final del arco de círculo, en
caso necesario:
Avance F
Función auxiliar M
Ejemplo de frases NC
N70 G01 G41 X+0 Y+25 F300 M3 *
N80 X+25 Y+30 *
N90 G06 X+45 Y+20 *
G01 Y+0 *
¡La frase
G06 y la trayectoria del contorno
anteriormente programada deben contener las dos
coordenadas del plano, en el cual se realiza el arco
de círculo!
