Funcionamiento manual y ajuste
15.10 Poner punto de referencia con palpador 3D
15
540
TNC 640 | Modo de empleo Programación DIN/ISO | 4/2015

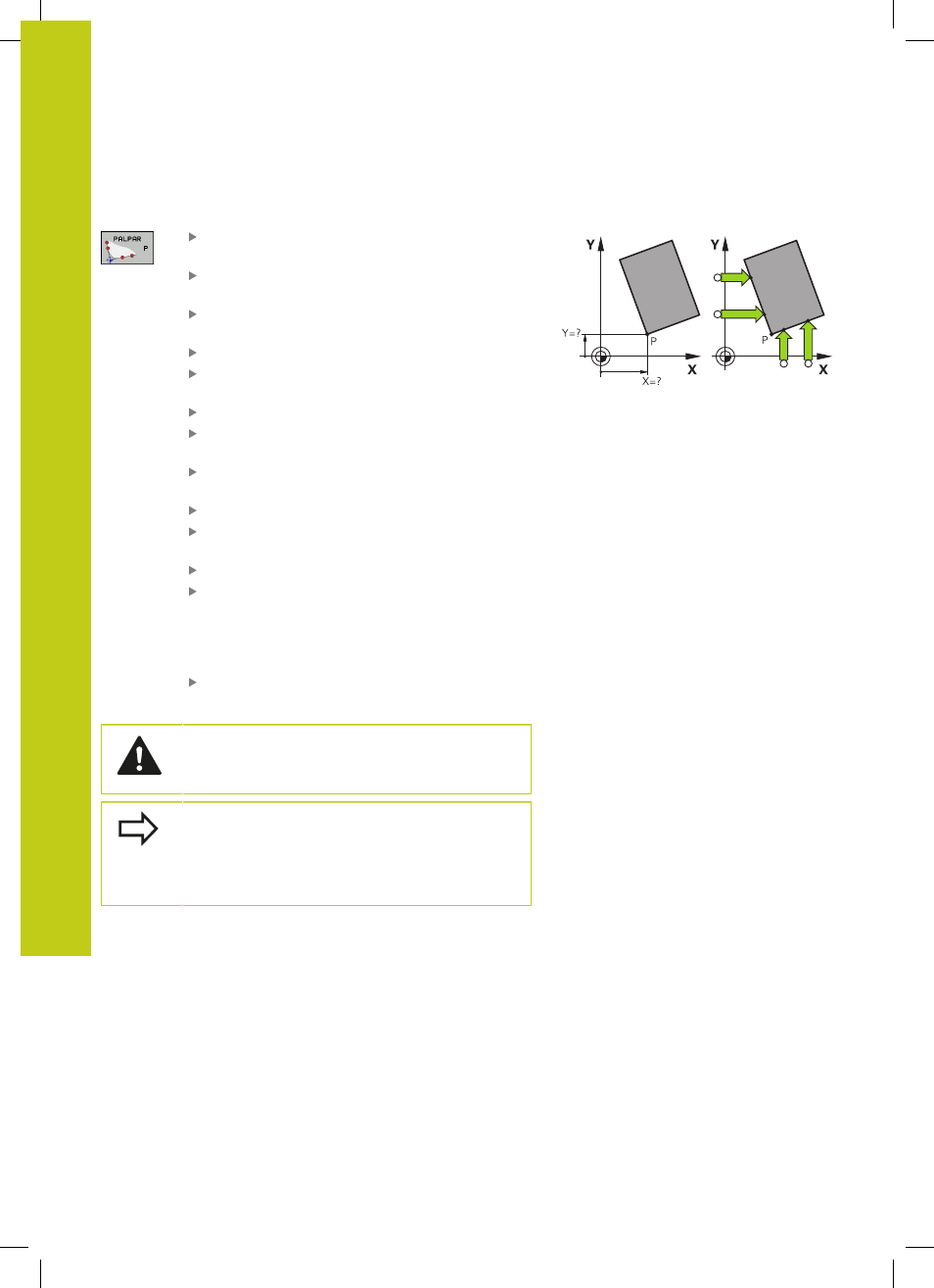

Esquina como punto de referencia
Seleccionar la función de palpación: Pulsar la
Softkey
PALPAR P
Posicionar el palpador cerca del 2º punto de
palpación sobre la misma arista
Seleccionar la dirección de palpación: Seleccionar
mediante Softkey
Palpar: Pulsar la tecla START externa
Posicionar el palpador cerca del 2º punto de
palpación sobre la misma arista
Palpar: Pulsar la tecla START externa
Posicionar el palpador cerca del 2º punto de
palpación sobre la misma arista
Seleccionar la dirección de palpación: Seleccionar
mediante Softkey
Palpar: Pulsar la tecla START externa
Posicionar el palpador cerca del 2º punto de
palpación sobre la misma arista
Palpar: Pulsar la tecla START externa
Punto de referencia: introducir las dos
coordenadas del punto de ref. en la ventana del
menú y aceptar con la Softkey
FIJAR PTO. REF.,
o ver "Escribir en la tabla de presets los valores de
medición de los ciclos de palpación", página 526)
Finalizar la función de palpación: Pulsar la Softkey
FIN
HEIDENHAIN solo garantiza la función de los ciclos
de palpación si se utilizan sistemas de palpación de
HEIDENHAIN.
Asimismo se puede determinar el punto de
intersección entre dos rectas mediante taladros o
islas y fijar () como punto de referencia. Sin embargo,
por cada recta se puede palpar únicamente con dos
funciones de palpación iguales (p. ej. dos taladros).
El ciclo de palpación "Esquina como punto de referencia" determina
el ángulo y el punto de intersección entre dos rectas. Además de
fijar el punto de referencia, con el ciclo también se puede activar un
giro básico. Para ello, el TNC ofrece dos softkeys, con las que se
puede decidir cual recta se quiere emplear para ello. Con la Softkey
ROT 1 se puede activar el ángulo de la primera recta como giro
básico, con la Softkey
ROT 2 el ángulo de la segunda recta.
Si en el ciclo desea activar el giro básico, deberá realizarlo siempre
antes de fijar el punto de referencia. Después de fijar un punto
de referencia, y de escribir en una tabla de puntos cero o tabla de
presets, las Softkeys
ROT 1 y ROT 2 dejarán de visualizarse.
