Corrección de la herramienta 5.3
5
TNC 640 | Modo de empleo Programación DIN/ISO | 4/2015
197

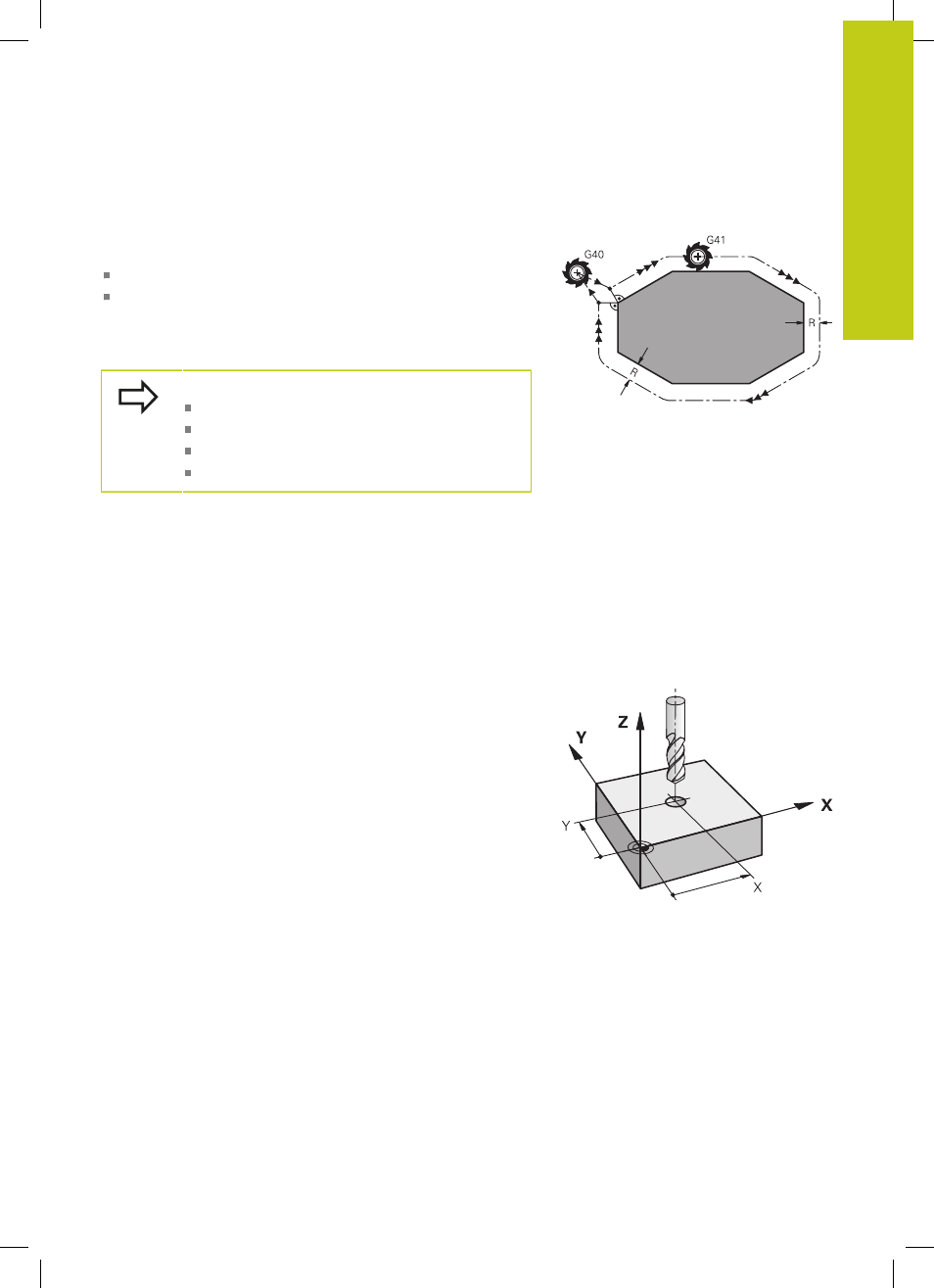

Corrección del radio de la herramienta
La frase del programa para el movimiento de la herramienta
contiene:
G41 o G42 para una corrección del radio
G40, cuando no se quiere realizar ninguna corrección de radio
La corrección de radio actúa en cuanto se accede a una
herramienta y se desplaza en el plano de mecanizado con una frase
linealcon
G41o G42.
El TNC elimina la corrección de radio cuando:
se programa una frase lineal con
G40
se sale del contorno con la función DEP
se programa un PGM CALL
se selecciona un nuevo programa con
PGM MGT
En la corrección del radio, el TNC tiene en cuenta los valores delta
tanto de la frase
T, como de la tabla de herramientas:
Valor de corrección = R + DR
frase T
+ DR
TAB
con
R:
Radio de la herramienta
R desde la frase G99 o desde
la tabla de herramientas
DR
Frase T
: Sobremedida
DR para el radio de una frase T
DR
TAB
: Sobremedida
DR para el radio desde la tabla de htas.
Movimientos de trayectoria sin corrección de radio: G40
El punto central de la herramienta se desplaza en el plano de
mecanizado sobre la trayectoria programada, o bien sobre las
coordenadas programadas.
Empleo: Taladros, posicionamientos previos.
