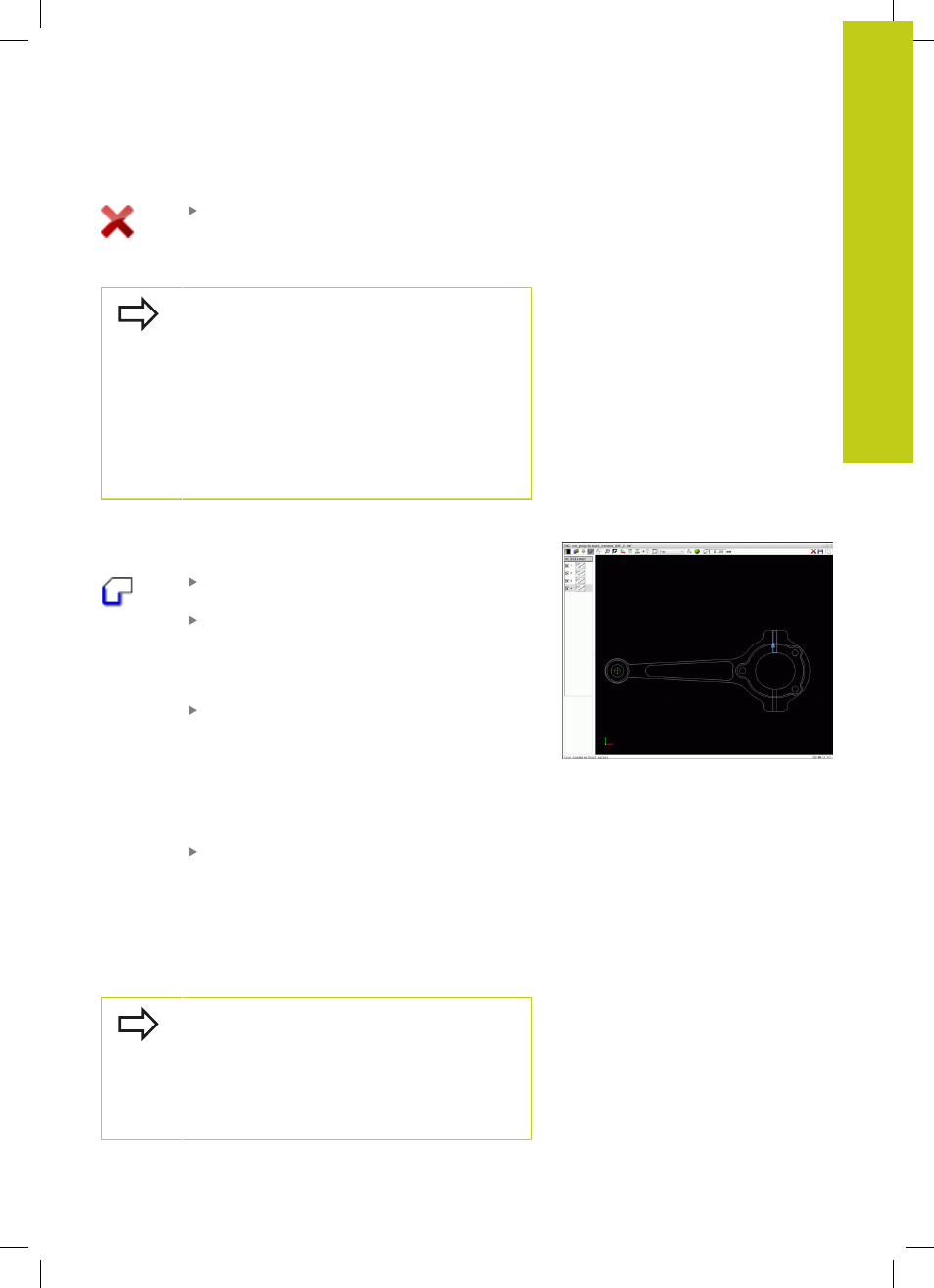

Convertidor DXF (opción #42) 7.3
7
TNC 640 | Modo de empleo Programación DIN/ISO | 4/2015
263
Si quiere continuar seleccionando contornos:
pulsar el icono de deseleccionar elementos
seleccionados y seleccionar el próximo contorno
del modo anteriormente descrito
El TNC emite dos definiciones de la pieza en
bruto (
BLK FORM) en el programa de contorno. La
primera definición contiene las dimensiones del
fichero DXF completo, la segunda y, con ello - la
siguiente definición activa - incluye los elementos
seleccionados del contorno, de manera que surja un
tamaño de la pieza en bruto optimizado.
El TNC solo memoriza los elementos que realmente
están seleccionados (elementos marcados en
azul), es decir, con una marca en la ventana de
visualización de listas.
Dividir, alargar, acortar los elementos de contorno
Para modificar elementos de contorno, proceder del modo
siguiente:
La ventana de gráfico está activa para la selección
del contorno
Seleccionar punto de inicio: Seleccionar un
elemento o el punto de intersección entre dos
elementos (con tecla Shift), entonces aparece un
asterisco rojo que sirve entonces como punto de
inicio
Seleccionar el siguiente elemento de contorno:
Con el ratón situarse sobre el elemento deseado.
El TNC muestra la dirección de rotación en
línea a trazos. Si se selecciona el elemento, el
TNC representa en color azul el elemento de
contorno seleccionado. Si los elementos no
pueden vincularse, el TNC muestra en color gris el
elemento seleccionado
Cuando otros elementos de contorno sean
seleccionables en la dirección de la rotación
elegida, entonces el TNC identifica estos
elementos en color verde. En las ramificaciones
se selecciona el elemento que posee la distancia
angular más pequeña. Pulsando sobre el último
elemento en color verde, se aceptan todos los
elementos en el programa de contorno.
Con el primer elemento de contorno se selecciona la
dirección de rotación del contorno.
Si el elemento de contorno a alargar/acortar es una
recta, entonces el TNC alarga/acorta el elemento de
contorno linealmente. Si el elemento de contorno
a alargar/acortar es un círculo, entonces el TNC lo
alarga/acorta circularmente.
