Programación: Programar contornos
6.5 Movimientos de trayectoria – Coordenadas polares
6
232
TNC 640 | Modo de empleo Programación DIN/ISO | 4/2015

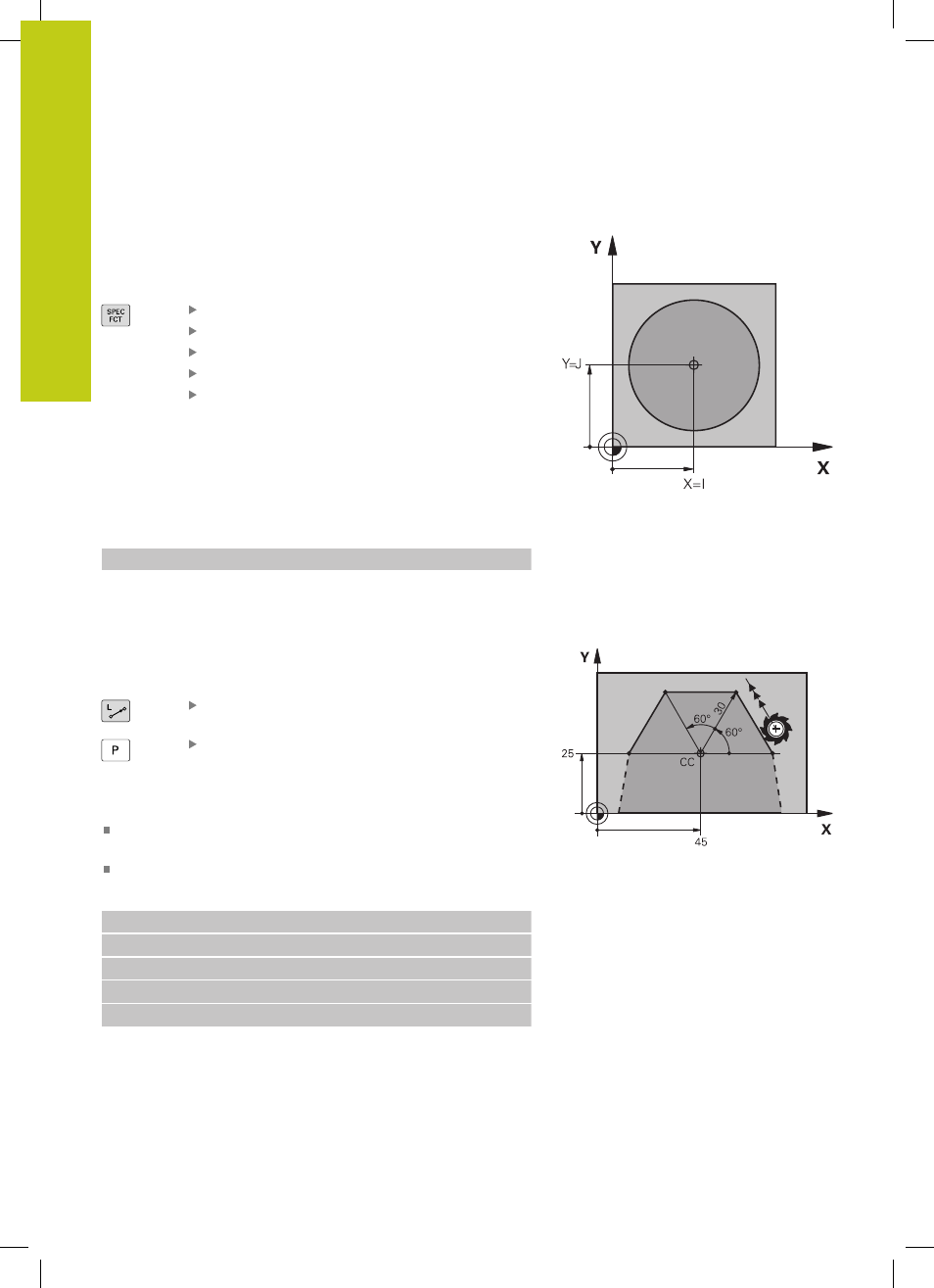

Origen de coordenadas polares: polo I, J
El polo (I, J) se puede determinar en cualquier posición del
programa de mecanizado, antes de indicar las posiciones en
coordenadas polares. Para determinar el polo se procede igual que
para la programación del punto central del círculo.
Programación del polo: Pulsar la tecla SPEC FCT.
Seleccionar la Softkey PROGRAMA FUNCIONES
Seleccionar la Softkey DIN/ISO
Seleccionar la Softkey I o J
Coordenadas: introducir las coordenadas
cartesianas para el polo o para aceptar la última
posición programada: introducir
G29. Determinar
el polo antes de programar las coordenadas
polares. El polo se programa sólo en coordenadas
cartesianas. El polo permanece activado hasta que
se determina un nuevo polo.
Ejemplo de frases NC
N120 I+45 J+45 *
Recta en marcha rápida G10 o recta con avance F
G11
La herramienta se desplaza según una recta desde su posición
actual al punto final de la misma. El punto de partida es el punto
final de la frase anterior.
Radio en coordenadas polaresR: introducir
distancia del punto final de la recta al polo CC
Ángulo de coordenadas polares H: Posición
angular del punto final de la recta entre -360° y
+360°
El signo de
H se determina mediante el eje de referencia angular:
Angulo del eje de referencia angular a R en sentido antihorario:
H>0
Angulo del eje de referencia angular a
R en sentido horario: H<0
Ejemplo de frases NC
N120 I+45 J+45 *
N130 G11 G42 R+30 H+0 F300 M3 *
N140 H+60 *
N150 G91 H+60 *
N160 G90 H+180 *
