Programar: Aceptación de datos de ficheros CAD
7.3 Convertidor DXF (opción #42)
7
258
TNC 640 | Modo de empleo Programación DIN/ISO | 4/2015

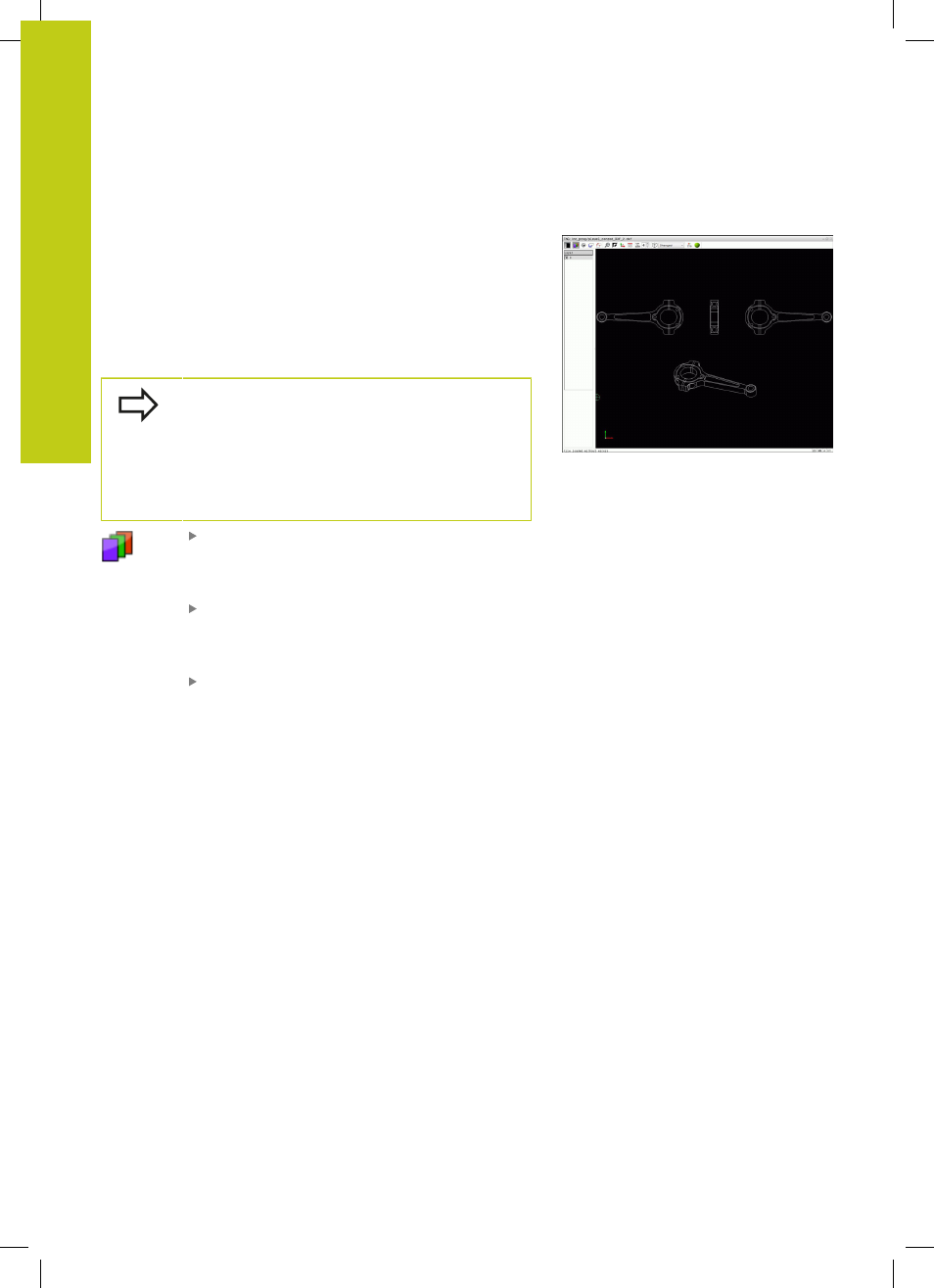

Ajustar plano (layer)
Por regla general, los ficheros DXF contienen varias capas (planos).
Con ayuda de la técnica layer (capas), el proyectista puede agrupar
elementos totalmente dispares como, p. ej., el propio contorno
de la pieza, acotaciones, líneas auxiliares y de construcción,
sombreados y textos.
A fin de tener sólo la información imprescindible en pantalla
durante la selección de contorno, puede omitir todos los layer
superfluos que contenga el fichero DXF.
El fichero DXF a utilizar debe contener, como
mínimo, un layer. Los elementos que no están
asociados a ninguna capa, el TNC los desplaza
automáticamente a la capa "anónimo".
También se puede seleccionar un contorno, si el
proyectista ha memorizado las líneas en distintas
capas (layer).
Seleccionar el modo para ajustar las capas: El TNC
muestra en la ventana de visualización de listas
todas las capas que están contenidas en el fichero
DXF activo
Ocultar capa: Con la tecla izquierda del ratón,
seleccionar la capa deseada y ocultarla mediante
clic en la casilla de verificación. Alternativamente,
utilizar la barra espaciadora
Mostrar capa: Con la tecla izquierda del ratón,
seleccionar la capa deseada y mostrarla mediante
clic en la casilla de verificación. Alternativamente,
utilizar la barra espaciadora
