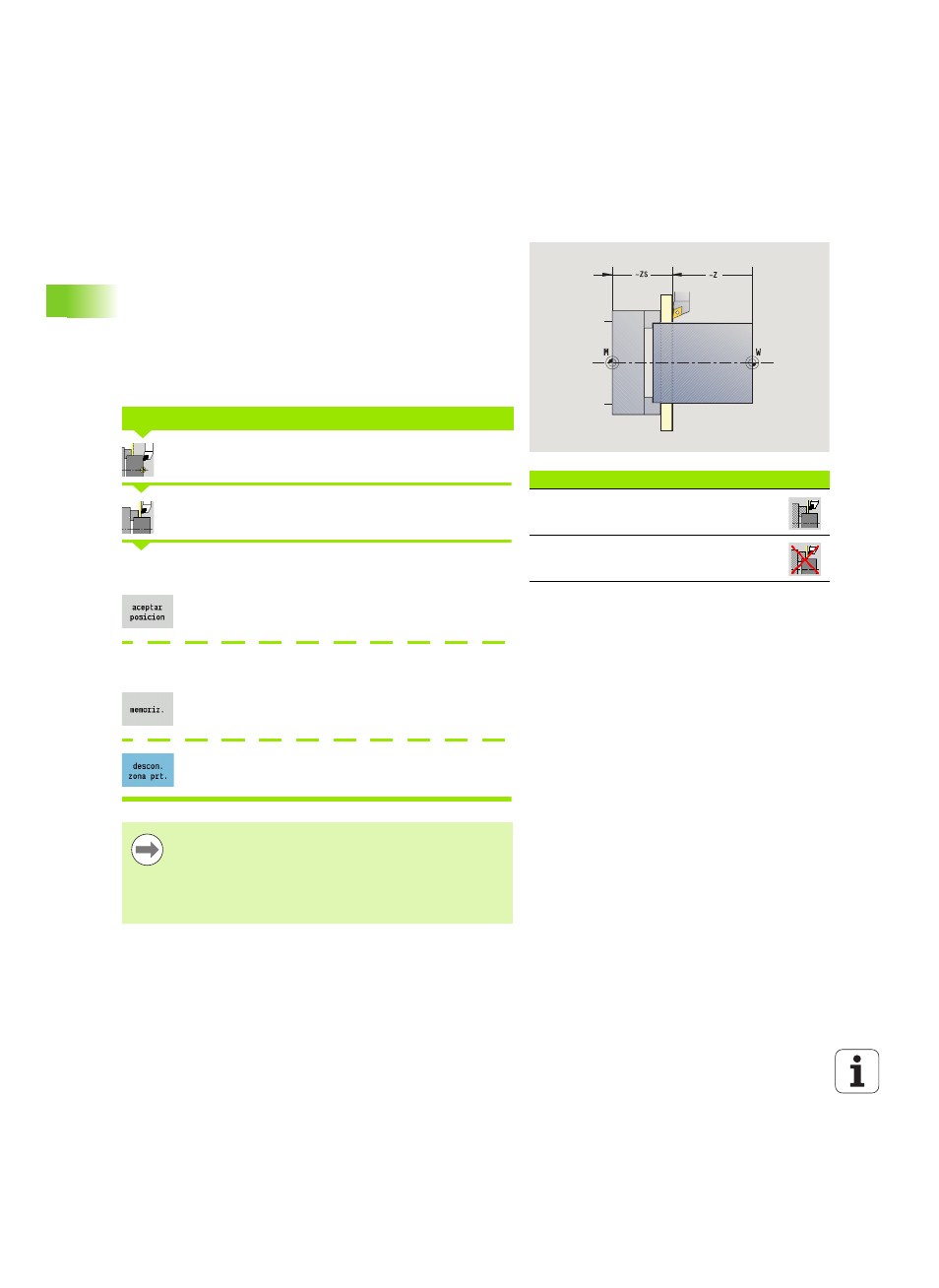

92 Modo de funcionamiento Máquina
3.5 Ajust
e
de la máquina
Definir la zona de protección
Cuando está activada la supervisión de zonas de protección, el
MANUALplus comprueba en cada desplazamiento si se ha infringido
la zona de protección en dirección –Z. Si es éste el caso, el
movimiento se para y se notifica un error.
El diálogo de preparación "Fijar zona de protección" muestra la
distancia entre el punto cero de la máquina y la zona de protección en
–ZS.
El estado de la supervisión de zonas de protección se muestra en la
pantalla de la máquina si el fabricante de la máquina lo configuró de
esta manera (véase tabla).
Seleccionar Ajustes
Seleccionar Definir zona de protección
Realizar el desplazamiento a la "zona de protección" con las teclas de
avance lento o bien con el volante
Aceptar esta posición como zona de protección con la
softkey Aceptar posición
Introducir la posición de la zona de protección referida al punto cero de
la pieza (campo: "Coordenada –Z del punto de medición")
Aceptar con la softkey Guardar como zona de
protección la posición introducida
Desactivar la supervisión de la zona de protección
Estado de zonas de protección
Supervisión de zonas de protección
Activada
Supervisión de zonas de protección No
activada
DEFINIR ZONA DE PROTECCIÓN/DESACTIVAR LA SUPERVISIÓN
 Cuando está abierta la ventana de introducción de datos
Definir zona de protección
, la supervisión de las zonas
de protección está inactiva.
 En la programación DIN se puede desactivar la
supervisión de las zonas de protección con G60 Q1 y se
puede reactivar con G60.
