HEIDENHAIN MANUALplus 620

253

4.5 Ciclos de pr

ofundización

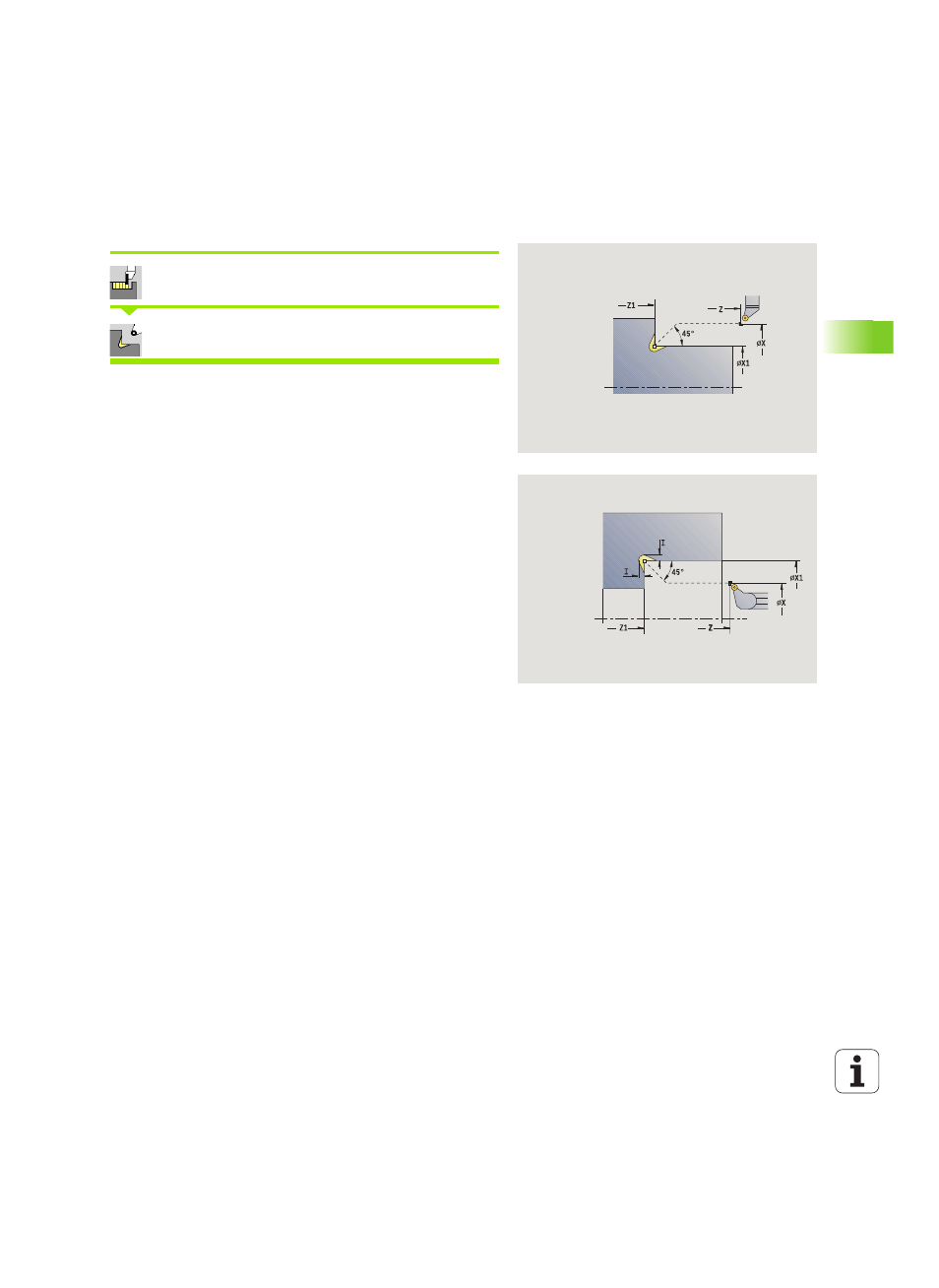

Entalladura Forma K

Seleccionar Ciclos de profundización

Seleccionar Entalladura K

La forma de contorno generada depende de la herramienta que se
utilice ya que sólo se realiza un corte lineal con un ángulo de 45º.

Tipo de mecanizado para acceso a la base de datos tecnológicos:
Acabado

Ejecución del ciclo

1

se desplaza con avance rápido a 45° a la "Distancia de seguridad"
antes del Punto de esquina del contorno X1, Z1

2

penetra una distancia igual a la Profundidad de entalladura I

3

retira la herramienta por idéntico camino hasta el punto de partida

4

se desplaza conforme al ajuste G14 al punto de cambio de
herramienta

Parámetros de ciclo
X, Z

Punto de partida

X1, Z1

Punto de esquina de contorno

I

Profundidad de entalladura

G47

Distancia de seguridad (véase pág. 126)

G14

Punto de cambio de herramienta (véase pág. 126)

T

Número de puesto de revólver

ID

Número ID de herramienta

S

Nº de revoluciones/velocidad de corte

F

Avance por revolución

MT

M después de T: función M que se ejecuta después de la
llamada a herramienta T.

MFS

M al comienzo: función M que se ejecuta al comienzo del
paso de mecanizado.

MFE

M al final: función M que se ejecuta al final del paso de
mecanizado.

WP

Indicación de con que cabezal de la pieza se desarrolla el
ciclo (dependiente de la máquina)

Accionamiento principal

Contracabezal para el mecanizado de la cara posterior
