HEIDENHAIN MANUALplus 620 395
5.8 Element
o
s de cont
or
no de t
o
rn
eado

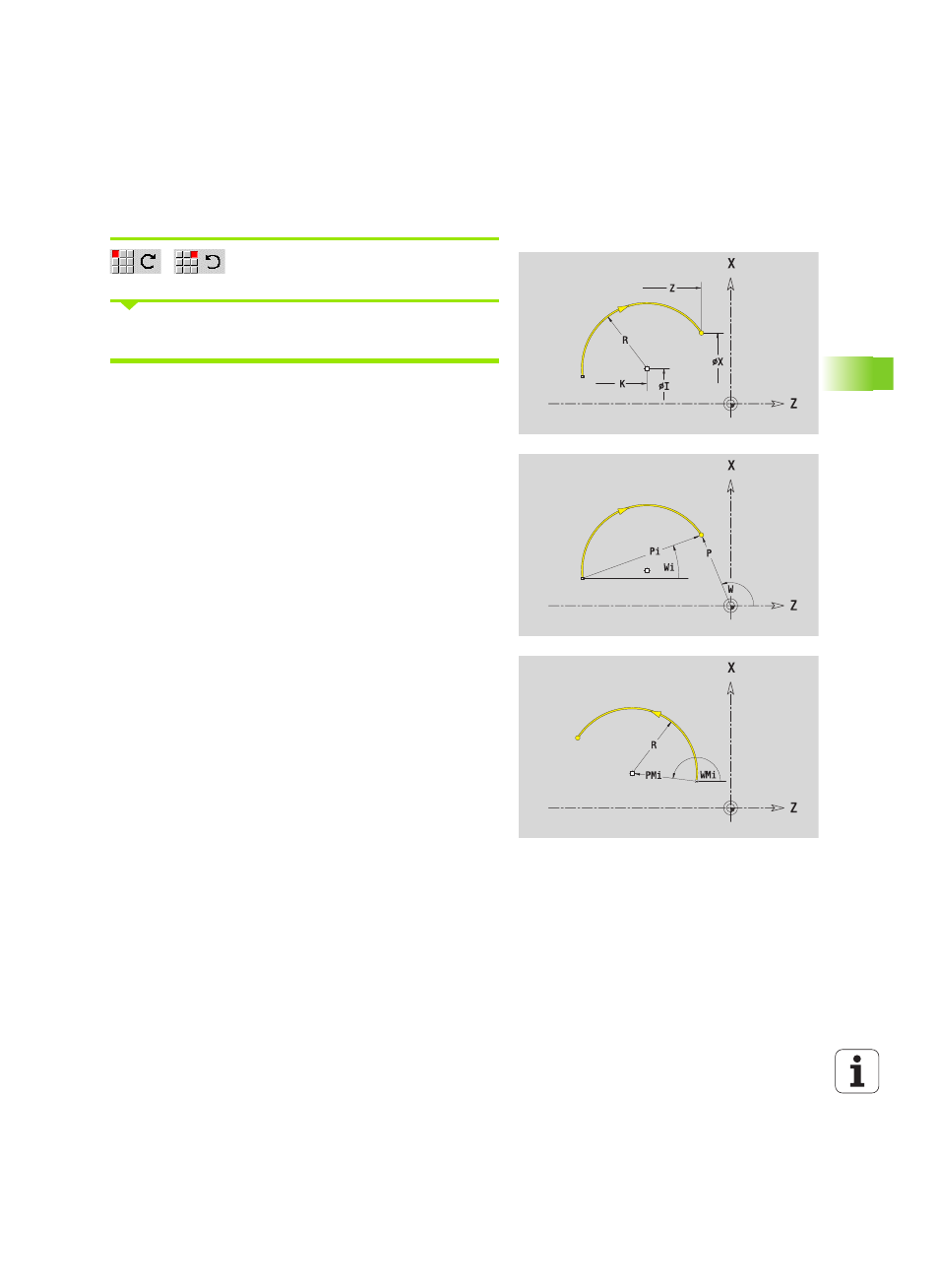

Arco de círculo
Seleccionar sentido de giro del arco de
círculo
Acotar el arco de círculo y definir la transición hacia el siguiente
elemento de contorno.
En smart.Turn, ICP genera un G2 ó G3.
Parámetros
X, Z
Punto final (final del arco del círculo)
Xi, Zi Punto final incremental (distancia punto inicial - punto final)
W Punto final polar (ángulo)
Wi Punto final, incremental - ángulo (referido al punto inicial)
P Punto final polar (cota de radio)
Pi Punto final polar incremental (distancia punto inicial - punto
final)
I, K Centro del arco de círculo
Ii, Ki Centro del arco de círculo incremental (distancia del punto
inicial - centro en dirección X, Z)
PM Centro arco de círculo polar (cota de radio)
PMi Centro del arco de círculo polar, incremental (distancia
punto inicial - centro)
WM Centro arco de círculo polar - ángulo
WMi Centro del arco de círculo polar, incremental - ángulo
(referido al punto inicial)
R Radio
ANs Ángulo de tangente en el punto inicial
ANe Ángulo de tangente en el punto final
ANp Ángulo con el elemento precedente
ANn Ángulo con el elemento siguiente
U, F, D, FP: véanse los atributos de mecanizado Página 371
