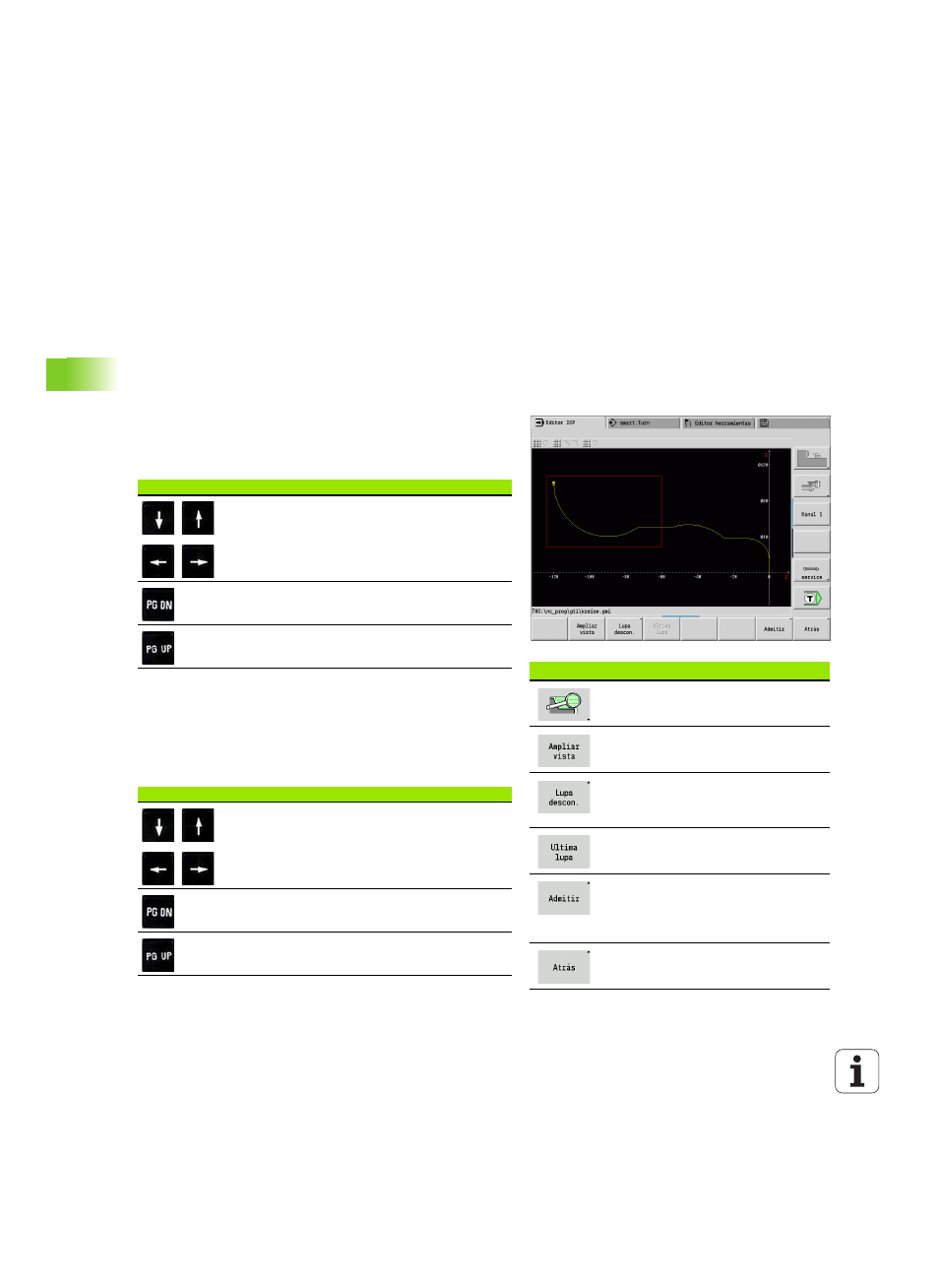

390 Programación ICP
5.6 La lupa del edit
or ICP
5.6 La lupa del editor ICP
La función de lupa permite modificar el fragmento de pantalla visible.
Para ello pueden utilizarse softkeys y las teclas de cursor así como
la tecla PgDn y PgUp. La lupa puede activarse en todas las ventanas
ICP.
El MANUALplus selecciona automáticamente el fragmento de pantalla
en función del contorno programado. Con la lupa puede seleccionarse
otro fragmento de pantalla.
Modificar fragmento de pantalla
Modificación del fragmento de pantalla con teclas
 El fragmento de pantalla visible puede modificarse sin abrir el menú
de lupa, con las teclas de cursor así como la tecla PgDn y PgUp.
Modificación del fragmento de pantalla con el menú de lupa
 Si se ha seleccionado el menú de lupa, se visualiza un rectángulo
rojo en la ventana de contorno. Este rectángulo rojo muestra la zona
de zoom que se toma al pulsar la softkey Aceptar o la tecla Enter. El
tamaño y la posición de este rectángulo puede modificarse con las
siguientes teclas:
Softkeys en la función de lupa
Activar lupa
Amplía directamente el fragmento de
imagen visible (Zoom –).
Cambia de nuevo al fragmento de
pantalla estándar y cierra el menú de
lupa.
Vuelve al último fragmento de pantalla
seleccionado.
Acepta como nuevo fragmento de
pantalla la sección marcada por el
rectángulo rojo y cierra el menú de
lupa.
Cierra el menú de lupa sin modificar el
fragmento de pantalla.
Teclas para modificar el fragmento de pantalla
Las teclas de cursor desplazan la pieza en la
dirección de la flecha.
Reduce el tamaño de la pieza representada
(Zoom -).
Aumenta el tamaño de la pieza representada
(Zoom +)
Teclas para modificar el rectángulo rojo
Las teclas de cursor desplazan el rectángulo en la
dirección de la flecha
Reduce el tamaño del rectángulo mostrado
(Zoom +).
Aumenta el tamaño del rectángulo representado
(Zoom -).
