398 Programación ICP
5.8 Element
o
s de cont
or
no de t
o
rn
eado

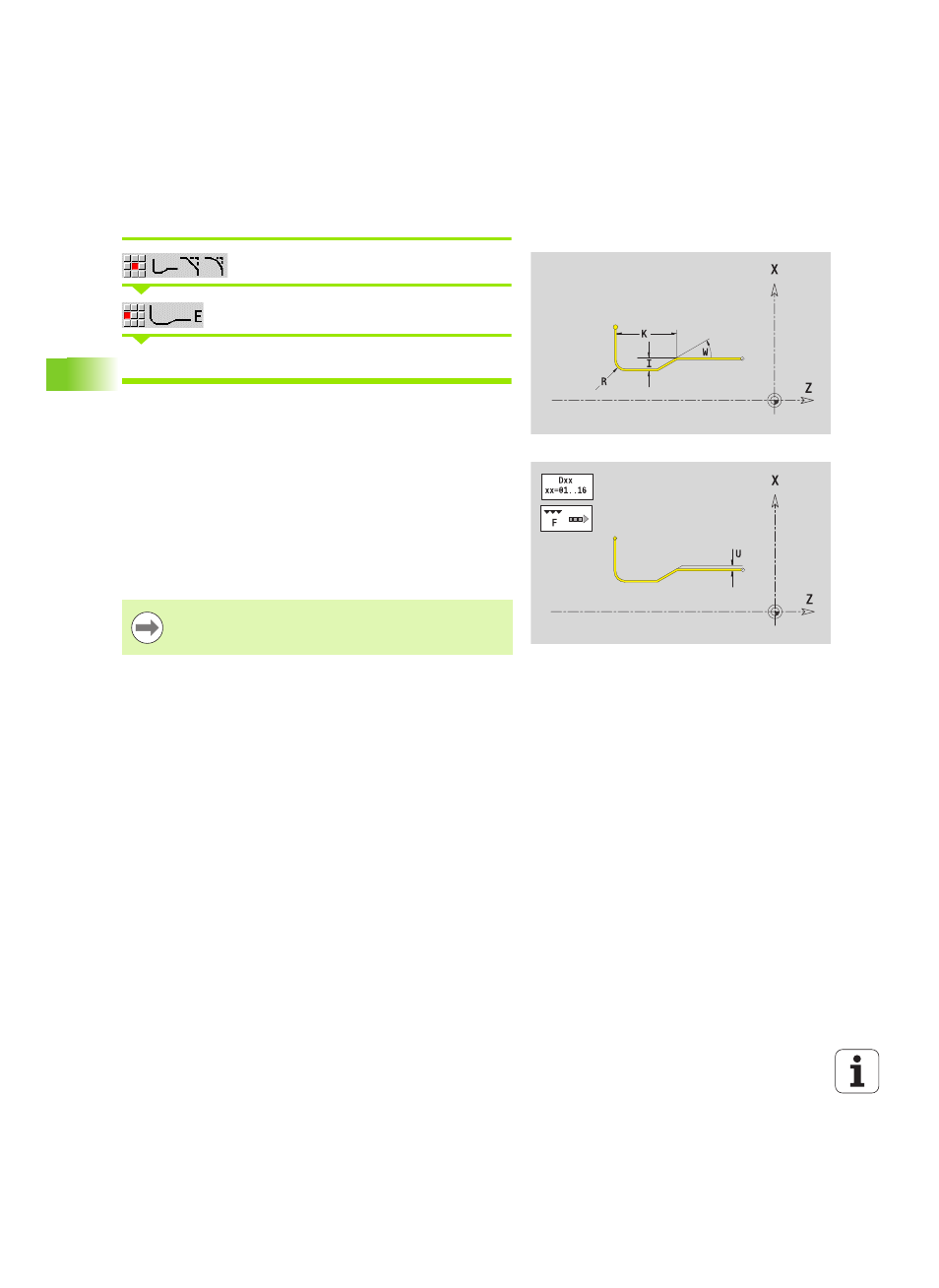

Entalladura DIN 509 E
Seleccionar elementos de forma
Seleccionar Tallado libre DIN 509 E
Introducir parámetros de entalladura
En smart.Turn, ICP genera un G25.
El MANUALplus determina según el diámetro de la tabla normalizada
los parámetros que no se introducen (véase “DIN 509 E – Parámetros
de entalladura” en pág. 593).
Parámetros
I
Profundidad de entalladura (cota de radio) (por defecto:
tabla normalizada)
K Longitud de entalladura (por defecto: tabla normalizada)
R Radio de entalladura (por defecto: tabla normalizada)
W Ángulo de entalladura (por defecto: tabla normalizada)
U, F, D, FP: véanse los atributos de mecanizado Página 371
Las entalladuras pueden programarse únicamente entre
dos elementos lineales. Uno de ambos elementos lineales
debe ser paralelo al eje X.
