HEIDENHAIN MANUALplus 620 465
5.15 Cont
or
nos en plano YZ

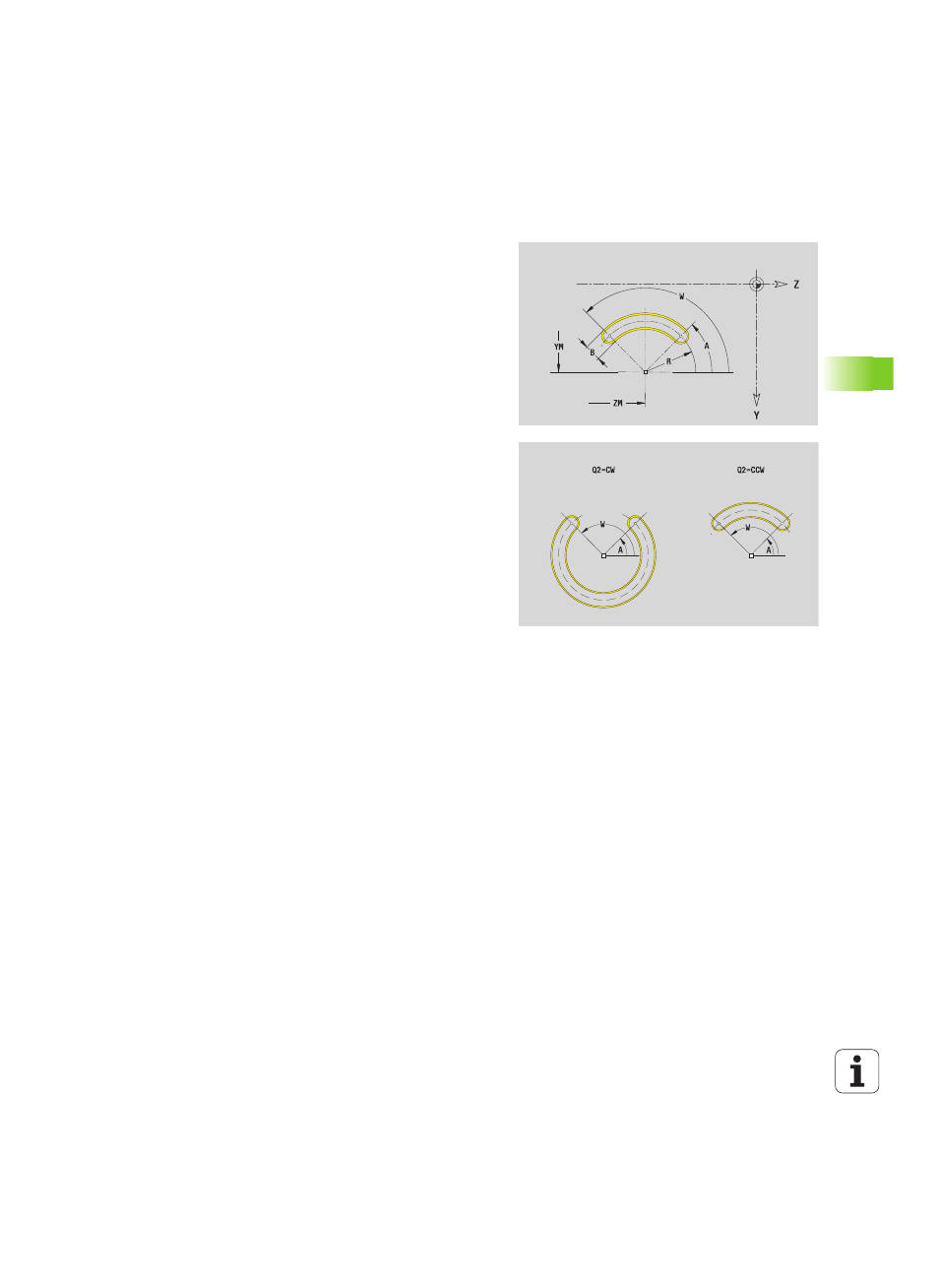

Ranura circular en plano YZ
El diámetro de referencia XR se puede determinar con la función
"seleccionar plano de referencia" (véase pág. 416).
ICP genera:
 la identificación de apartado MANTEL_Y con los parámetros
diámetro de referencia y ángulo de cabezal. En contornos
intrincados no hay identificación de apartado.
 un G308 con los parámetros nombre de contorno y profundidad de
fresado.
 un G382 o G383 con los parámetros de la figura.
 un G309.
Datos de referencia del plano YZ
ID
Nombre contorno
PT Profundidad de fresado
C Ángulo de husillo
XR Diámetro de referencia
Parámetro figura
YM, ZM
Centro de figura
A Ángulo inicial (Referencia eje X)
W Ángulo final (Referencia eje X)
R Radio de curvatura (referencia: trayectoria del centro de
la ranura)
Q2 Sentido
 CW (en sentido horario)
 CCW (en sentido antihorario)
B Anchura
