3.3 D
a
to
s de máquina
Visualización de los datos de la máquina

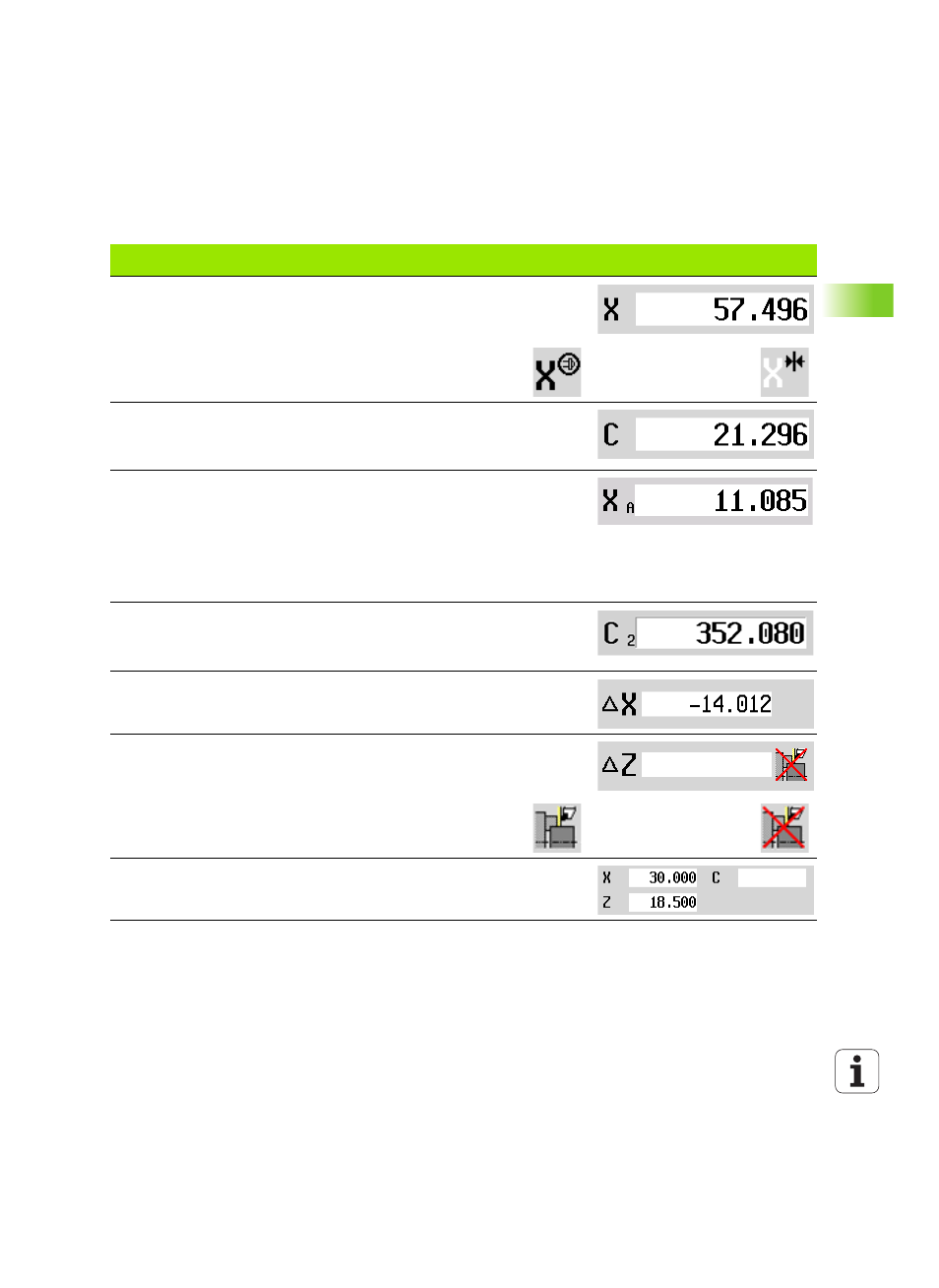

Elementos de la visualización de datos
de la máquina
Visualización de la posición X, Y, Z, W: Distancia de la punta de la herramienta -
cero pieza
 Letra de eje: negro = eje validado; blanco = sin validación de eje
Volante activo Sujeción activa
Visualización de posición C: Posición del eje C
 Campo vacío: El eje C está inactivo
 Letra de eje: negro = eje validado; blanco = sin validación de eje
Ajustes de la indicación de la posición: Ajustable mediante el parámetro de
usuario MP_axesDisplayModec. El ajuste se indica mediante una letra junto a la
ventana de posición.
 A: Valor real (Ajuste: REFIST)
 N: Valor nominal (Ajuste: REFSOLL)
 L: Error de arrastre (Ajuste: SCHPF)c
 D: Recorrido restante (Ajuste: RESTW)cc©
Indicación del número de carro y número de eje C: Una cifra junto a la ventana
de posición del eje indica el número de eje C o de carro asociado. La cifra se
visualiza únicamente si un eje se ha configurado más de una vez, por ejemplo
segundo eje C como contracabezal.
Visualización del recorrido restante X, Y, Z, W: Diferencia entre la posición actual
y la posición final del comando de recorrido actual.
Visualización del recorrido restante y estado de las zonas de protección:
Visualización del recorrido restante y visualización del estado de la supervisión de
las zonas de protección.
Supervisión de zonas de
protección activada Supervisión de zonas de
protección no activada
Visualización de posición cuatro ejes: Visualización de los valores de posición de
hasta cuatro ejes. Los ejes visualizados dependen de la configuración de la máquina
