HEIDENHAIN MANUALplus 620 381
5.4 Cr
ear cont
or
nos ICP

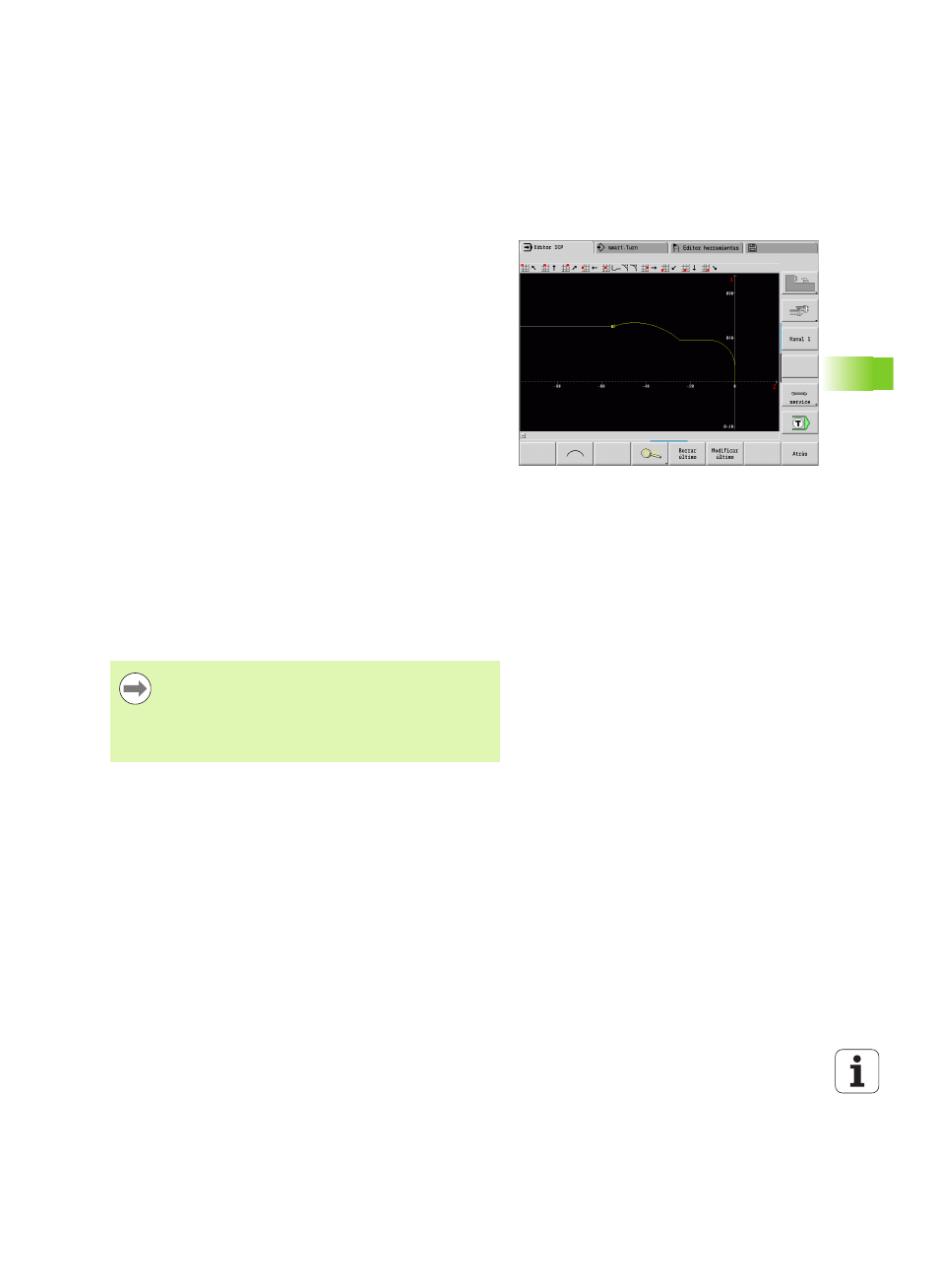

Representación del contorno
Después de introducir un elemento de contorno, el MANUALplus
comprueba si se trata de un elemento resuelto o no resuelto.
 Un elemento de contorno está determinado de manera inequívoca
y completa, dibujándose inmediatamente.
 Un elemento de contorno no resuelto no está determinado por
completo El editor ICP:
 por debajo de la ventana de gráficos posiciona un símbolo que
refleja el tipo de elemento y el sentido de las líneas o el sentido
de giro
 presenta un elemento lineal no resuelto cuando se conocen el
punto de arranque y el sentido.
 presenta un elemento circular no resuelto: como círculo completo
cuando se conocen el centro y el radio.
El MANUALplus convierte un elemento de contorno no resuelto tan
pronto como pueda calcularlo. A continuación, se borra el símbolo.
Se representa un elemento erróneo del contorno cuando es posible.
Además se emite un aviso de error.
Elementos de contorno no resueltos Si en la introducción de los
restantes contornos se produce un error al no haber información
suficiente, es posible seleccionar y completar los elementos no
resueltos.
Si existen elementos de contorno "no resueltos", los elementos
"resueltos" no pueden modificarse. Sin embargo, en el último
elemento de contorno antes de la sección de contorno no resuelta,
puede activarse o borrarse la "transición tangencial".
 Si el elemento a modificar es un elemento no resuelto,
el símbolo asociado se identifica como "seleccionado".
 No se pueden modificar el tipo de elemento ni el sentido
de giro de un arco de círculo. En este caso, se debe
borrar el elemento de contorno y añadirlo a
continuación.
