HEIDENHAIN MANUALplus 620 361
4.9 Modelos de taladr
os y de fr
esados

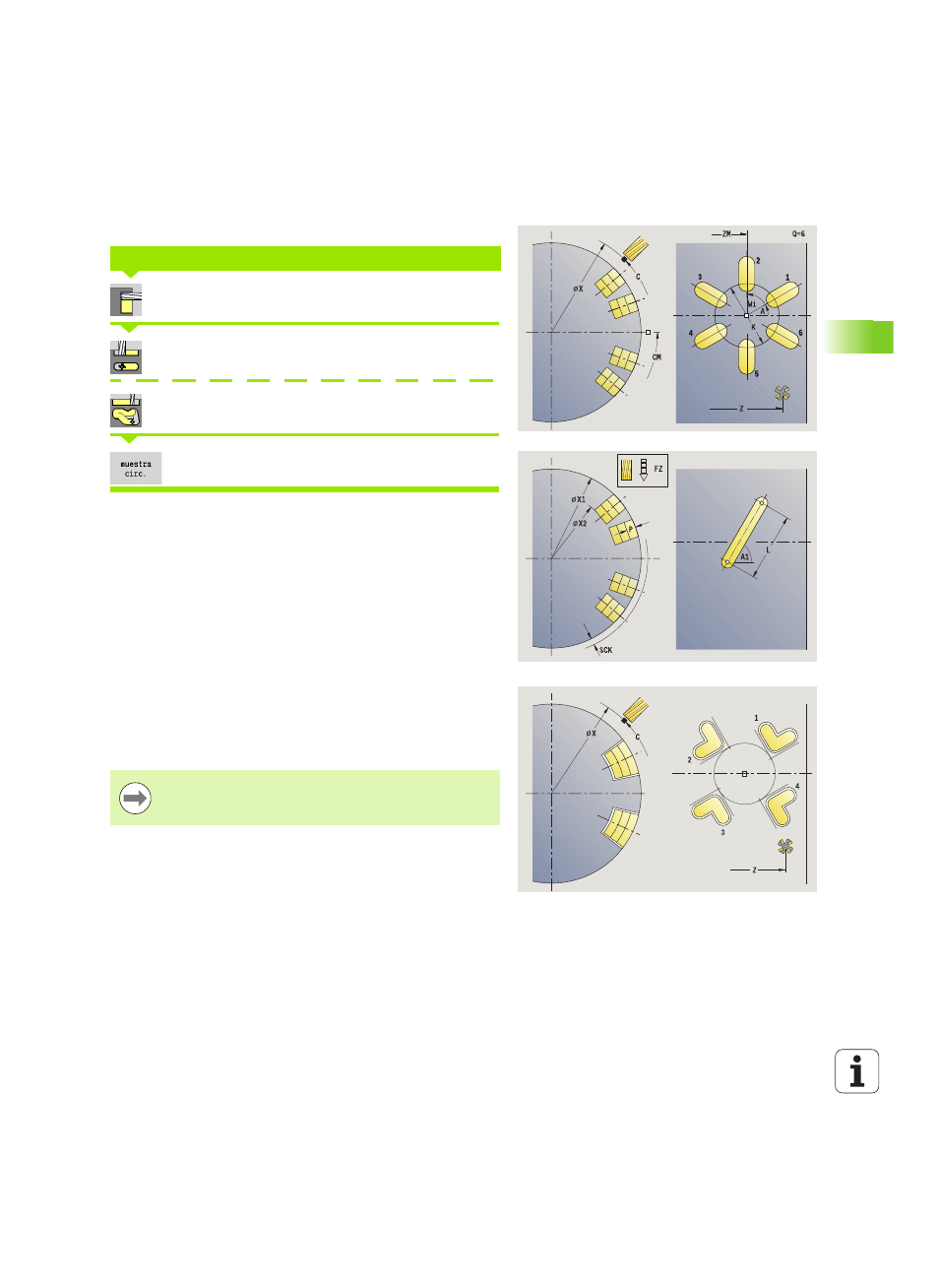

Modelo de fresado circular radial
Seleccionar Fresado
Seleccionar Ranura radial
Seleccionar Contorno ICP radial
Activar la softkey Patrón radial
La función Patrón circular se activa en los ciclos de fresado para
crear patrones de fresados equidistantes sobre un círculo o arco de
círculo en la superficie lateral.
Adicionalmente se piden los parámetros para crear el fresado (véase
descripción de ciclos).
PATRÓN CIRCULAR DE FRESADO RADIAL
Parámetros de ciclo
X, Z
Startpunkt
C Angulo del cabezal (posición del eje C) (por defecto:
Angulo actual del cabezal)
Q Número de ranuras
ZM, CM Centro patrón, posición, ángulo
K Musterdurchmesser
A
Angulo del 1er ranura (por defecto: 0°)
Wi Incremento angular (distancia del modelo) (por defecto:
fresados dispuestos de forma regular sobre un círculo)
El punto inicial de un contorno ICP que se debe posicionar
como patrón debe encontrarse en el eje XK positivo.
