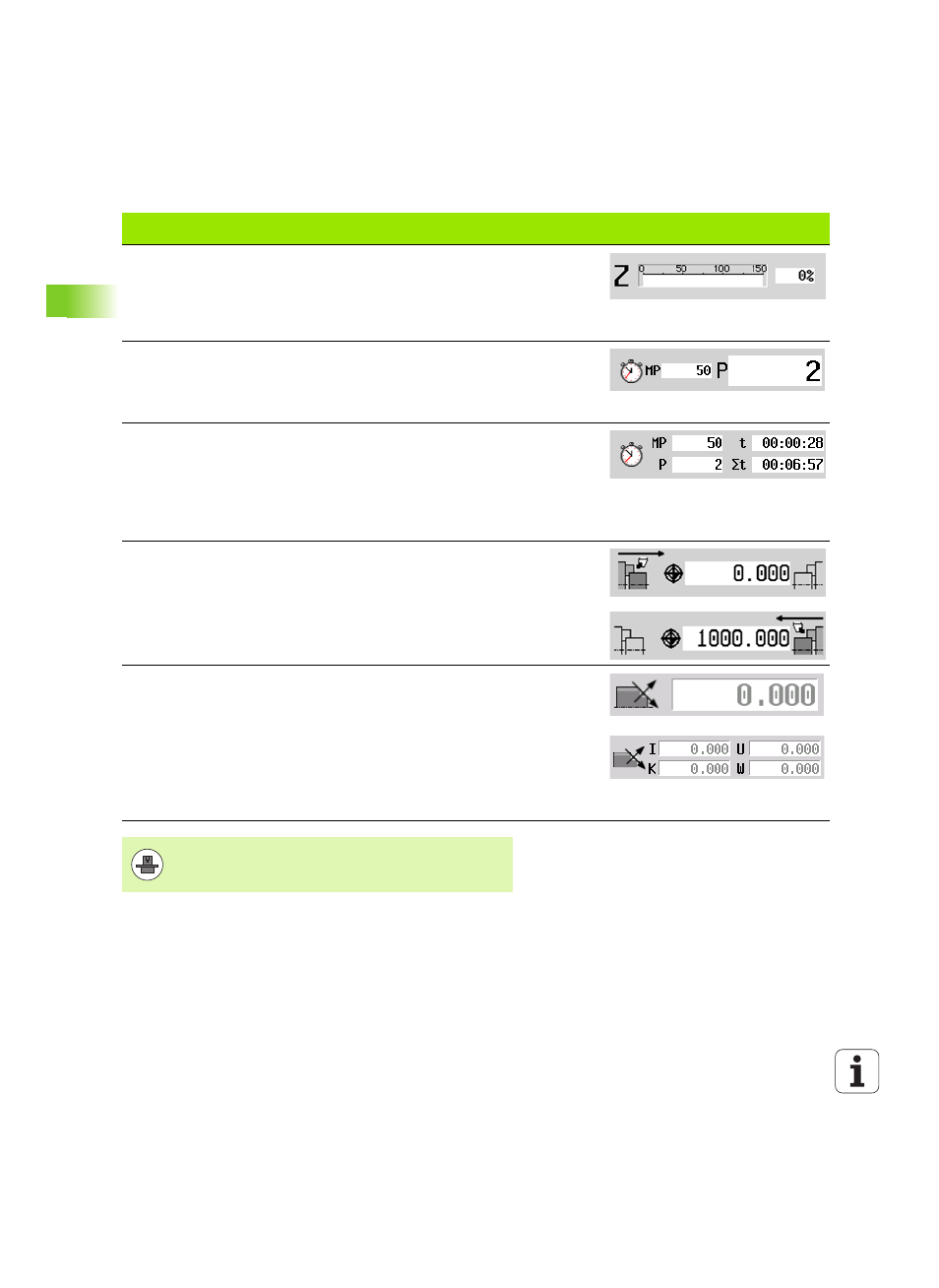

82 Modo de funcionamiento Máquina
3.3 D
a
to
s de máquina
Carga de los accionamientos: Carga del accionamiento respecto al par de giro
nominal
 Accionamientos digitales de ejes y de cabezales
 Accionamientos análogos de ejes y de cabezales, si preparado por el fabricante
de la máquina
Indicación del número de piezas: El número de piezas se suma tras cada M30,
M99 o impulso de contaje M18 programado.
 MP: Especificación del número de piezas
 P: Número de piezas fabricadas
Indicación del número de piezas y del tiempo por pieza: El número de piezas se
suma tras cada M30, M99 o impulso de contaje M18 programado.
 MP: Especificación del número de piezas
 P: Número de piezas fabricadas
 t: Duración del programa actual
 Suma t: Tiempo total
Indicación mecanizado cara posterior: En la indicación RSM (RSM: Rear Side
Machining) se representan informaciones para el mecanizado de la cara posterior.
 Estado de RSM
 Decalaje del punto cero activo del eje de RSM configurado
Visualización del eje B: En función de los ajustes de los parámetros de la máquina,
se visualiza distinta información acerca del estado del plano inclinado.
 Valor angular programado del eje B
 Visualización de los valores actuales I, K, U y W
 I: Referencia de plano en X
 K: Referencia de plano en Z
 U: Desplazamiento en X
 W: Desplazamiento en Z
Elementos de la visualización de datos
de la máquina
La visualización de los datos de la máquina la puede
configurar el fabricante de la máquina. Por este motivo, su
visualización puede variar respecto a la aquí representada.
