540 Modo de funcionamiento Organización
8.2 P
a
rámetr
os
 BBG (elementos de limitación del taladro): elementos del contorno,
que cortan UBD1/UBD2
Pretaladrado céntrico - sobremedida
 UBD1/UBD2 no tienen ningún significado, cuando se
estipula el mecanizado principal "pretaladrado céntrico"
con el submecanizado "taladrado de acabado" (véase el
Modo de Empleo smart.Turn y la programación DIN).
 Condición: UBD1 > UBD2
 UBD2 debe permitir a continuación un mecanizado
interior con barra de mandrilar.
Sobremedidas

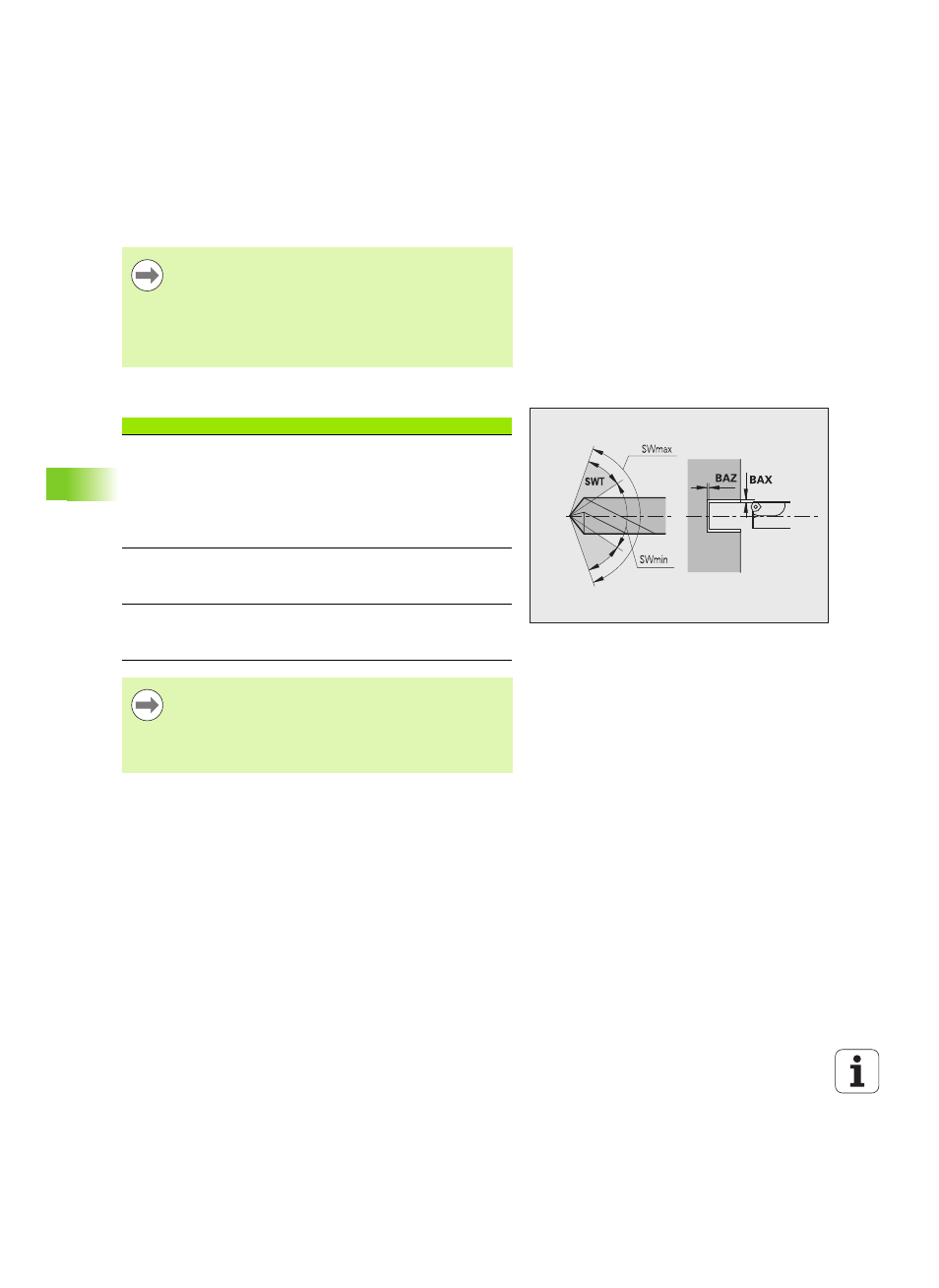

Tolerancia del ángulo de punta [SWT]
Cuando el elemento de limitación de taladrado es una
inclinación, TURN PLUS busca preferentemente un taladro en
espiral con el ángulo de la punta adecuado. Si no existe un
taladro en espiral adecuado, se realiza el pretaladrado con un
taladro de placa reversible. SWT: define la desviación admisible
del ángulo de la punta
Sobremedida del taladro - diámetro [BAX]
Sobremedida del mecanizado sobre diámetro de taladrado
(dirección X - medida del radio).
Sobremedida del taladro - profundidad [BAZ]
Sobremedida del mecanizado sobre profundidad de taladrado
(dirección Z ).
BAZ no se cumple, cuando
 a continuación no es posible un acabado interno debido
a un diámetro pequeño.
 en taladros de agujeros ciegos en el nivel de acabado es
"dimin < 2* UBD2".
