HEIDENHAIN MANUALplus 620 469
5.15 Cont
or
nos en plano YZ

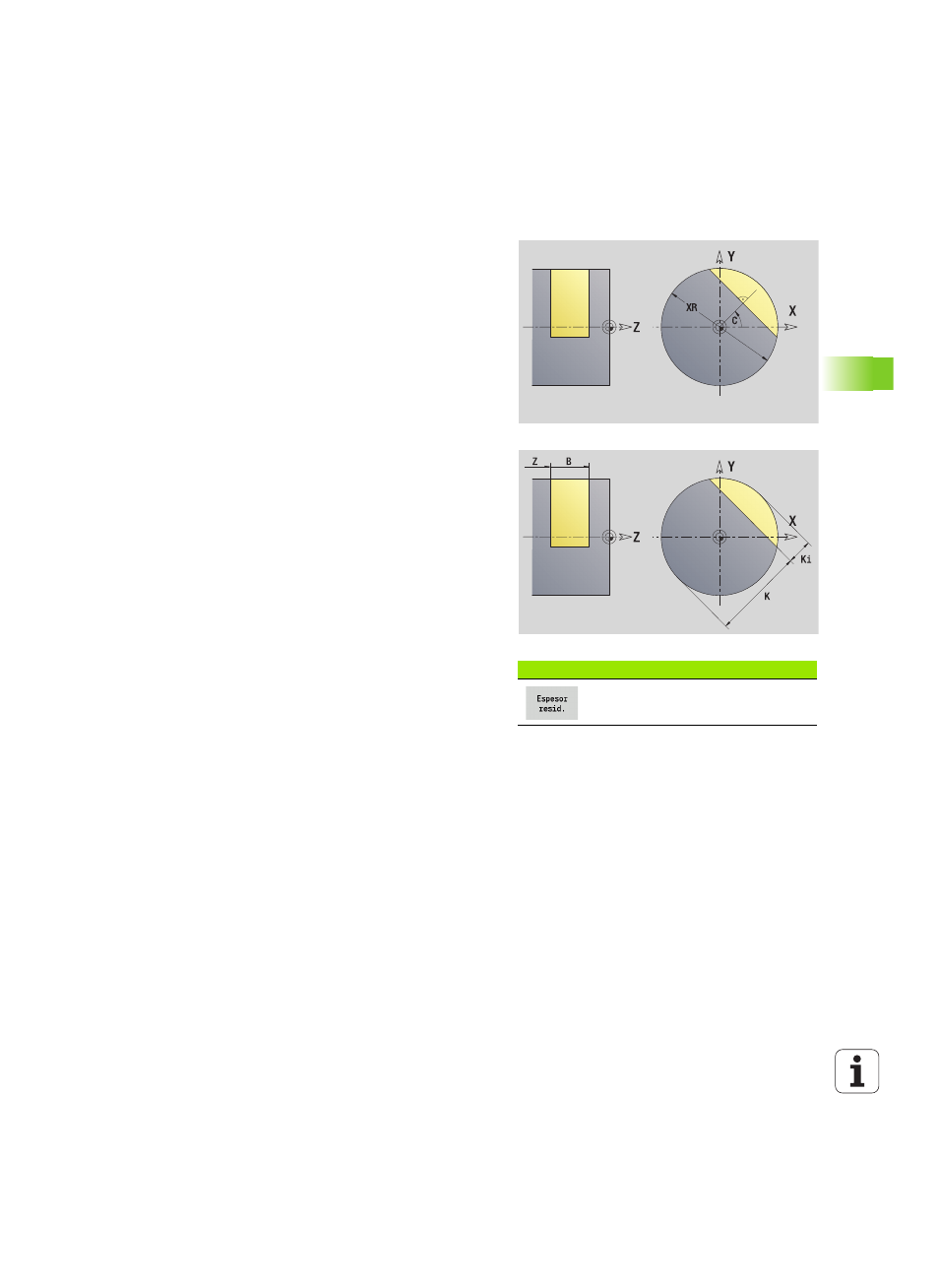

Superficie individual en plano YZ
La función define una superficie en el plano YZ.
La conmutación entre profundidad (Ki) y espesor residual (K) se realiza
con softkey (véase tabla a la derecha).
El diámetro de referencia XR se puede determinar con la función
"seleccionar plano de referencia" (véase pág. 416).
ICP genera:
 la identificación de apartado MANTEL_Y con los parámetros
diámetro de referencia y ángulo de cabezal. En contornos
intrincados no hay identificación de apartado.
 un G308 con el parámetro nombre de contorno
 un G386 con los parámetros de la superficie individual.
 un G309. Softkey
Conmuta el campo a la entrada del
espesor residual K.
Datos de referencia de la superficie indiv.
ID
Nombre contorno
C Ángulo de cabezal (ángulo de posición del plomo de
superficie)
XR Diámetro de referencia
Parámetros de la superficie indiv.
Z
Arista de referencia
Ki Profundidad
K Espesor sobrante
B Anchura (referencia: cota de referencia ZR)
 B<0: superficie en dirección negativa Z
 B>0: superficie en dirección positiva Z
