HEIDENHAIN MANUALplus 620 397
5.8 Element
o
s de cont
or
no de t
o
rn
eado

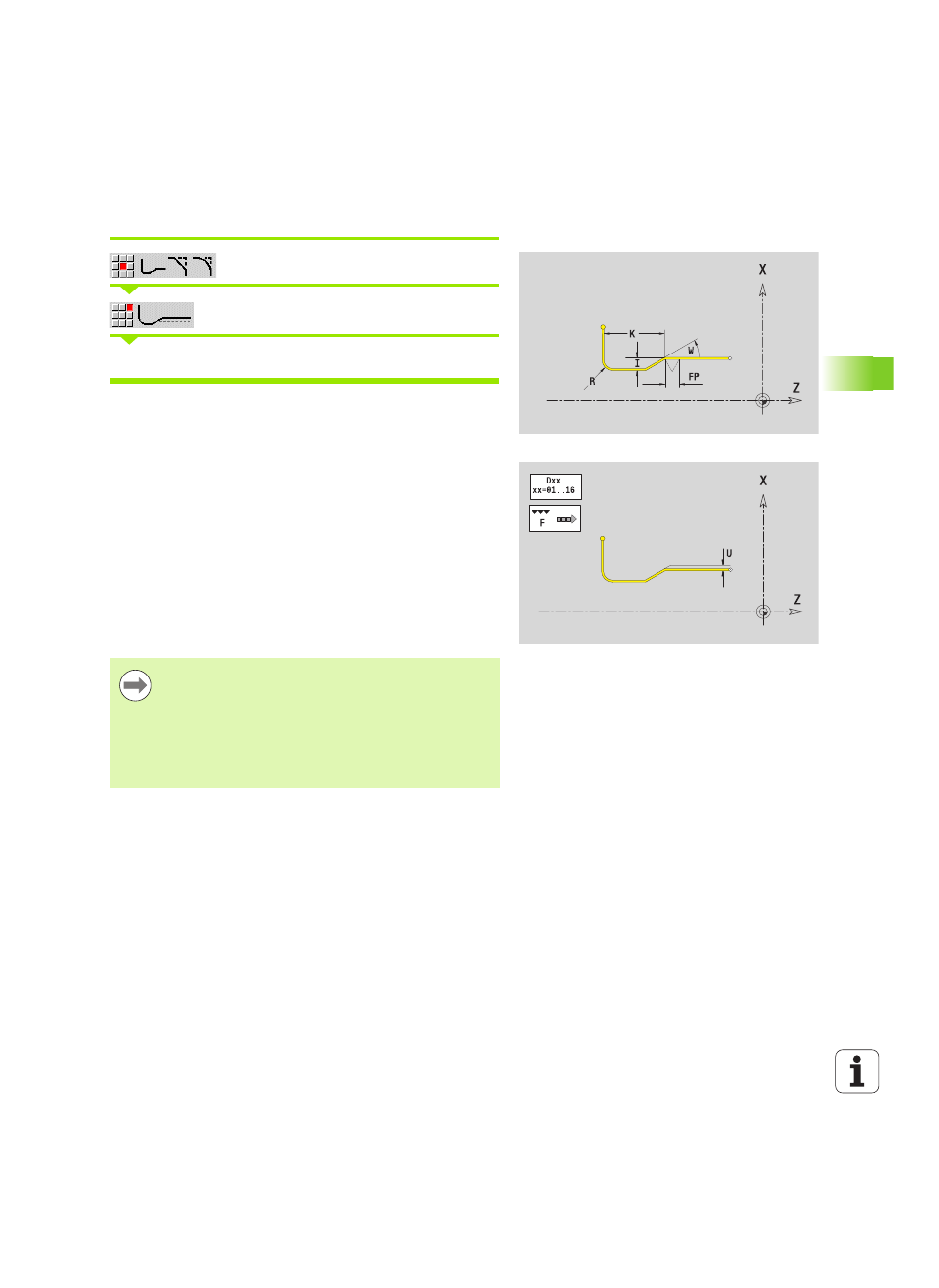

Tallado libre de rosca DIN 76
Seleccionar elementos de forma
Seleccionar el tallado DIN 76
Introducir parámetros de entalladura
En smart.Turn, ICP genera un G25.
El MANUALplus calcula los parámetros no indicados a partir de la tabla
normalizada (véase “DIN 76 – Parámetros de entalladura” en
pág. 591):
 el "Paso de rosca FP" a partir del diámetro.
 los parámetros I, K, W y R a partir del "Paso de rosca FP".
Parámetros
FP
Paso de rosca (por defecto: tabla normalizada)
I Profundidad de entalladura (cota de radio) (por defecto:
tabla normalizada)
K Longitud de entalladura (por defecto: tabla normalizada)
R Radio de entalladura (por defecto: tabla normalizada)
W Ángulo de entalladura (por defecto: tabla normalizada)
U, F, D, FP: véanse los atributos de mecanizado Página 371
 En las roscas interiores, debería predefinirse el Paso de
rosca FP
, ya que el diámetro del elemento longitudinal
no es el diámetro de la rosca. Si se emplea el cálculo del
paso de rosca realizado por el MANUALplus, caben
esperar escasas variaciones.
 Las entalladuras pueden programarse únicamente entre
dos elementos lineales. Uno de ambos elementos
lineales debe ser paralelo al eje X.
