5.8 Element
o
s de cont
or
no de t
o
rn
eado

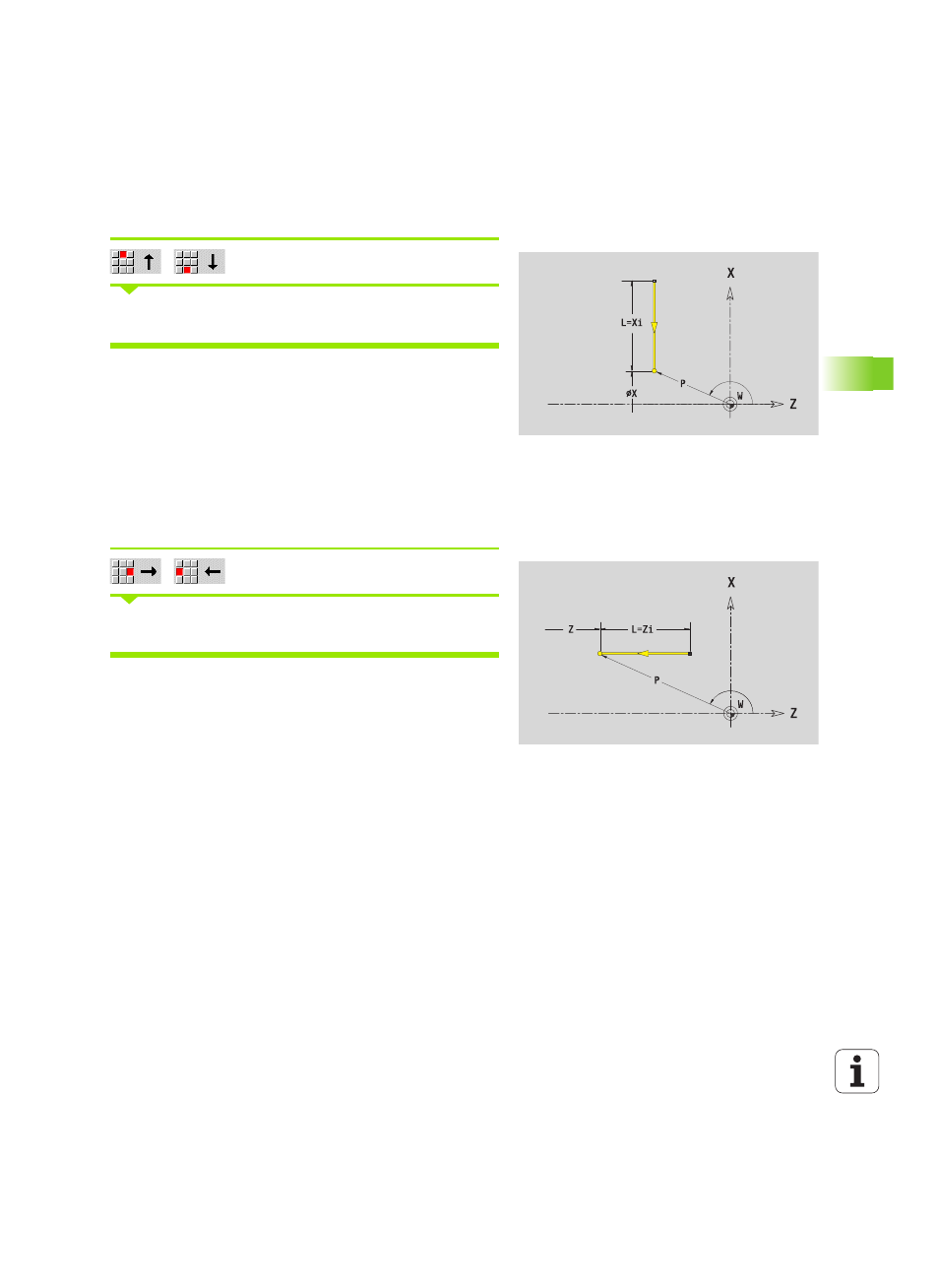

Líneas verticales
Seleccionar la dirección de la línea
Acotar la línea y definir la transición hacia el siguiente elemento de
contorno.
En smart.Turn, ICP genera un G1.
Lineas horizontales
Seleccionar la dirección de la línea
Acotar la línea y definir la transición hacia el siguiente elemento de
contorno.
En smart.Turn, ICP genera un G1.
Parámetros
X
Punto final
Xi Punto final incremental (distancia punto inicial - punto final)
W Punto final polar (ángulo)
P Punto final polar (cota de radio)
L Long. de línea
U, F, D, FP, IC, KC, HC: véase los atributos de mecanizado Página 371
Parámetros
Z
Punto final
Zi Punto final incremental (distancia punto inicial - punto final)
W Punto final polar (ángulo)
P Punto final polar (cota de radio)
L Long. de línea
U, F, D, FP, IC, KC, HC: véase los atributos de mecanizado Página 371
