468 Programación ICP
5.15 Cont
or
nos en plano YZ

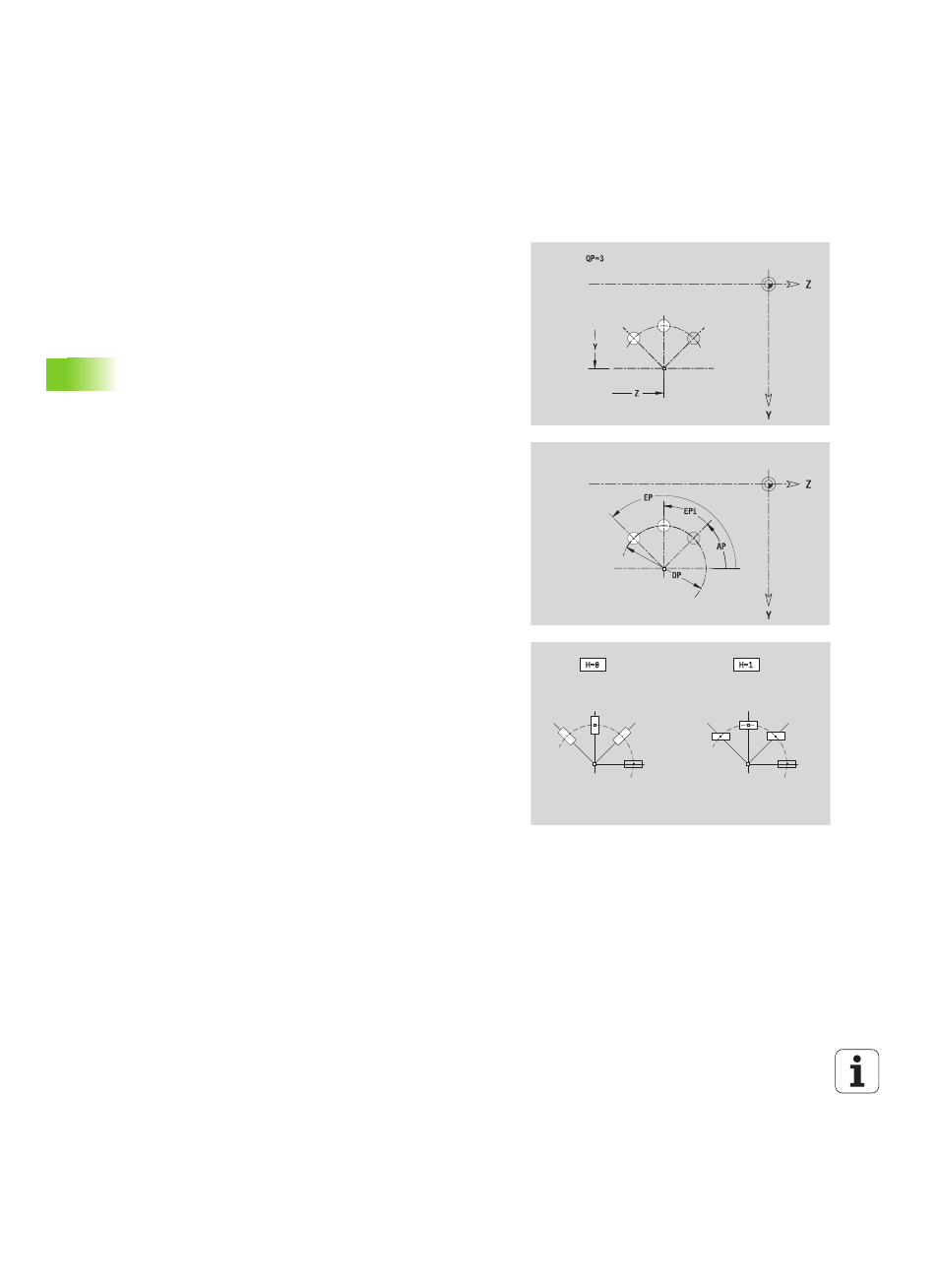

Patrón circular en el plano YZ
El diámetro de referencia XR se puede determinar con la función
"seleccionar plano de referencia" (véase pág. 416).
ICP genera:
 la identificación de apartado MANTEL_Y con los parámetros
diámetro de referencia y ángulo de cabezal. En contornos
intrincados no hay identificación de apartado.
 un G308 con los parámetros nombre de contorno y profundidad de
fresado / taladro (–1*BT).
 un G482 con los parámetros del patrón.
 la función G y parámetros de figura / taladro.
 un G309.
Datos de referencia del plano YZ
ID
Nombre contorno
PT Profundidad de fresado
C Ángulo de husillo
XR Diámetro de referencia
Parámetros patrón
Y, Z
Centro del patrón
QP Número de puntos de patrón
DR Sentido de giro (por defecto: 0)
 DR=0, sin EP: reparto por el círculo completo
 DR=0, con EP: Reparto por un arco de círculo más
grande
 DR=0, con EPi: el signo de EPi determina el sentido
(EPi<0: en sentido horario)
 DR=1: con EP: en sentido horario
 DR=1, con EPi: en sentido horario (el signo de EPi no
es relevante)
 DR=2: con EP: en sentido antihorario
 DR=2, con EPi: en sentido antihorario (el signo de EPi
no es relevante)
DP Diámetro de patrón
AP Ángulo inicial (por defecto: 0°)
EP Ángulo final (sin indicación: los elementos del patrón se
distribuyen a 360°)
EPi Ángulo entre dos figuras
H Posic. elemento
 0: Orientación normal, las figuras se giran en torno del
al centro del círculo (rotación)
 1: Orientación original, la posición de la figura referida
al sistema de coordenadas permanece invariable
(traslación)
Parámetro de figura / taladro seleccionado
