144 Programación de ciclos
4.4 Ciclos de ar
ra
nque de vir
u
ta (multipasada)
4.4 Ciclos de arranque de viruta
(multipasada)
Dirección de arranque de viruta (mecanizado) y de alimentación
en ciclos de arranque de viruta (multipasada)
El MANUALplus calcula la dirección de arranque de viruta y de
alimentación a partir de los parámetros del ciclo.
 Modo Normal: son decisivos los parámetros "Punto de partida X, Z"
(modo manual: "posición actual de la herramienta") y el "Inicio del
contorno X1/final del contorno Z2"
 Modo Ampliado: son decisivos los parámetros "Punto inicial del
contorno X1, Z1" y "Punto final del contorno X2, Z2"
 Ciclos ICP: son decisivos los parámetros "Punto de partida X, Z"
(modo manual: "posición actual de la herramienta") y el "Punto de
partida del contorno ICP"

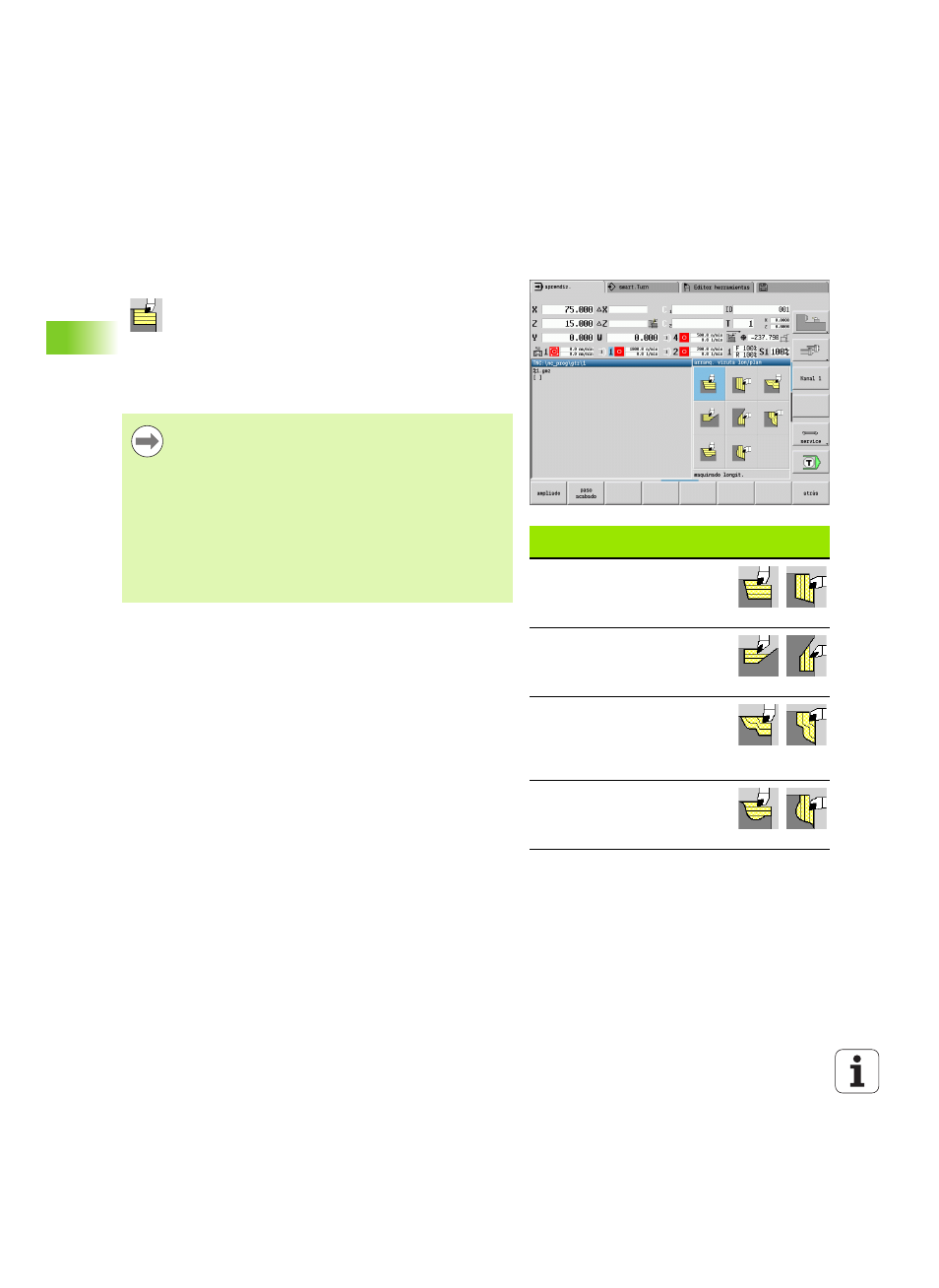

Ciclos de arranque de viruta
(multipasada)
Símbolo
Arranque de viruta longitudinal/
transversal
Ciclos de desbaste y acabado para
contornos sencillos
Profundización longitudinal/
transversal
Ciclos de desbaste y acabado para
contornos de penetración sencillos
Paralelo a contorno ICP
longitudinal/transversal
Ciclos de desbaste y acabado para
cualesquiera contornos (líneas de
corte paralelas a la pieza acabada)
Arranque de viruta ICP
longitudinal/transversal
Ciclos de desbaste y acabado para
contornos cualesquiera
Los ciclos de arranque de viruta (multipasada) realizan el
desbaste y el acabado de contornos sencillos en el modo
Normal y de contornos complejos en el modo
Ampliado.
Los ciclos de arranque de viruta ICP mecanizan contornos
descritos con ICP, véase “Contornos ICP” en pág. 370.
 Subdivisión del corte: El MANUALplus calcula una
alimentación de pasada, que es <=Profundidad de
alimentación P
. Se evita un "corte con roces".
 Sobremedidas: se tienen presentes en el "modo
Ampliado"
 Corrección del radio de filo de cuchilla: se ejecuta
 Distancia de seguridad tras un corte:
 Modo Normal: 1 mm
 Modo ampliado: configurado por separado para
mecanizados interiores y exteriores (véase “Lista de
los User-Parameter” en pág. 533).
