HEIDENHAIN MANUALplus 620 319
4.8 Ciclos de fr
esado
Ejecución del ciclo
1 conecta el eje C y lo posiciona con avance rápido en Ángulo de
cabezal C
(sólo en el modo Aprendizaje)
2 calcula la subdivisión del corte (alimentaciones de plano de
fresado, alimentaciones de profundidad de fresado)
Fresado de contorno:
3 realiza la aproximación en función del Radio de entrada R y se
alimenta la herramienta para el primer plano de fresado
4 fresa un plano
5 alimenta la herramienta para el siguiente plano de fresado
6 repite 5 ..6, hasta alcanzar la profundidad de fresado
Notas sobre parámetros/funciones:
 Fresado de contornos o cajeras: se define con factor
de solapamiento U
 Dirección de fresado: está determinada por el Sentido
de desarrollo del fresado H
y por el sentido de giro
de la fresa Ver “Sentido de desarrollo del fresado en el
fresado de contornos” en pág. 337.
 Compensación de radio de fresa: se ejecuta (excepto
en el fresado de contorno con JK=0).
 Aproximación y alejamiento: en contornos cerrados,
el punto inicial del primer elemento (en rectángulos es el
elemento más largo) es la posición de aproximación y
alejamiento. Con Radio de entrada R se determina si la
aproximación se realiza directamente o según un arco.
Notas sobre parámetros/funciones:

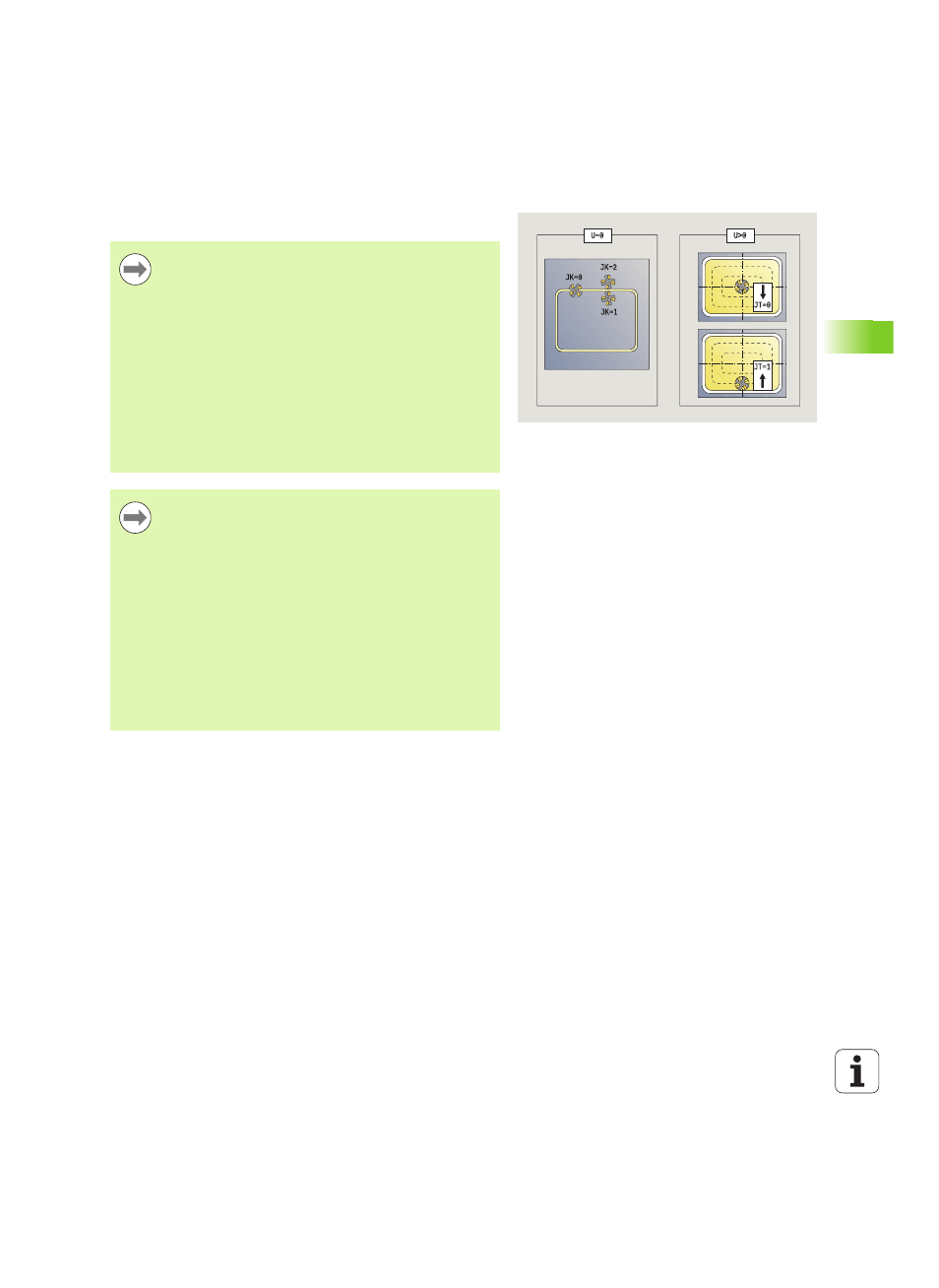

 Fresado de contorno JK define si la fresa debe trabajar
sobre el contorno (centro de la fresa sobre el contorno)
o por el lado interior/exterior del contorno. En el caso de
contornos abiertos se trabaja en la dirección de
creación del contorno. JK define si el recorrido se realiza
por la izquierda o por la derecha del contorno.
 Fresado de cajera – Desbaste (O=0): Defina con JT si
se desea mecanizar la cajera de dentro hacia fuera o
viceversa.
 Fresado de cajera - acabado (O=1): En primer lugar se
fresa el borde de la cajera y, a continuación, el fondo de
la misma. Con JT se define si se desea realizar el
acabado del fondo de la cajera desde dentro hacia fuera
o viceversa.
