5.13 Contornos de superficie lateral
en smart.Turn
ICP pone a disposición en smart.Turn los siguientes contornos para el
mecanizado con el eje C:
 contornos complejos que se definen con elementos de contorno
individuales
 Figuras
 Taladros
 Patrón de figuras y taladros

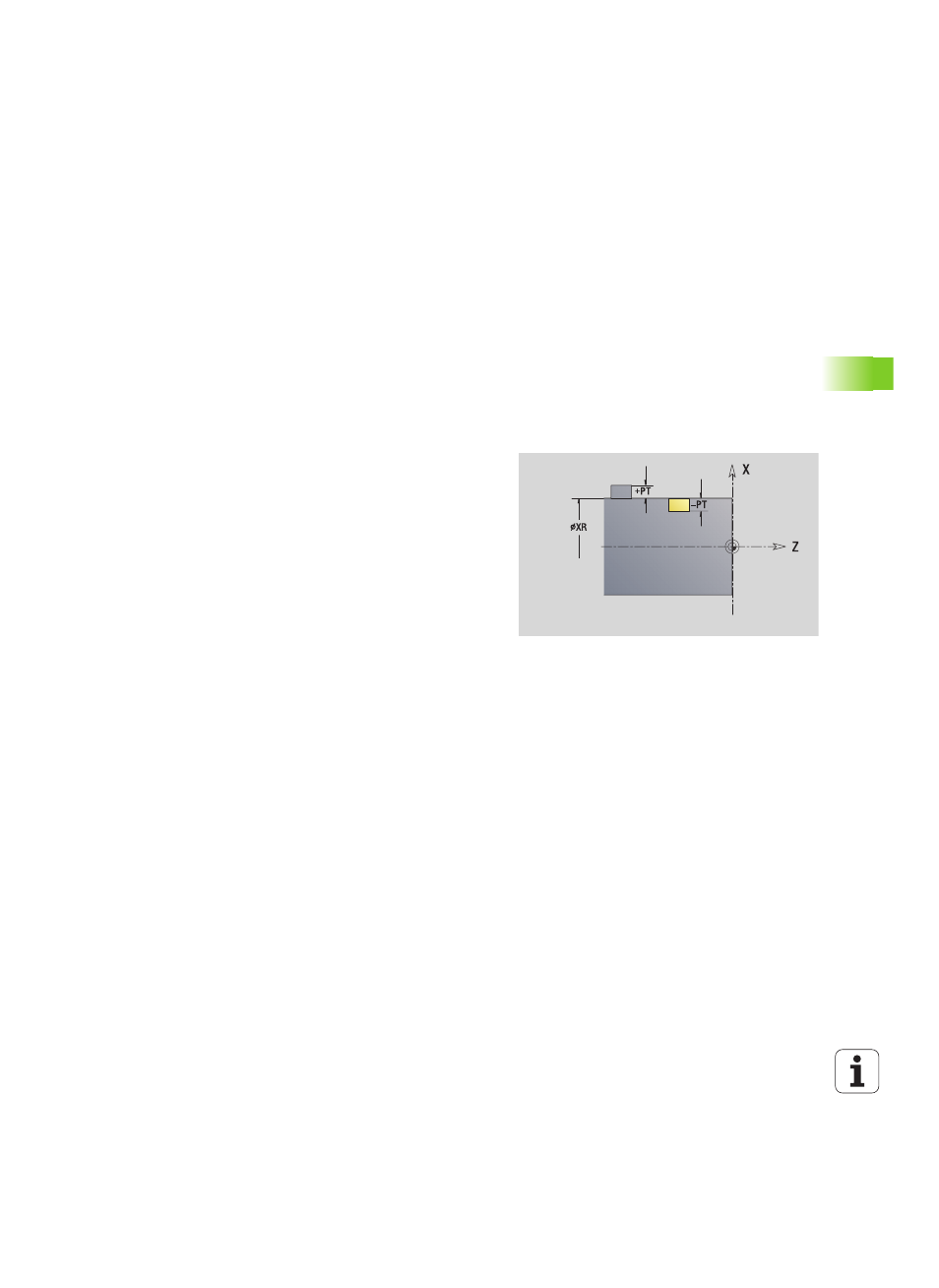

Datos de referencia de superficie lateral
Después de los datos de referencia sigue la definición de contorno con
elementos individuales de contorno: Véase “Elementos de contorno
en superficie lateral” en pág. 409.
El diámetro de referencia XR se puede determinar con la función
"seleccionar plano de referencia" (véase pág. 416). El diámetro de
referencia se emplea para convertir ángulos en trayectos.
ICP genera:
 la identificación de apartado MANTEL con el parámetro diámetro de
referencia. En contornos intrincados, ICP sólo genera una
identificación de apartado.
 un G308 con los parámetros nombre de contorno y profundidad de
fresado.
 un G309 al final de la descripción del contorno o después de la
figura.
Parámetros de los mecanizados por fresado
ID
Nombre contorno
PT Profundidad de fresado
XR Diámetro de referencia
