Taladro en plano XY

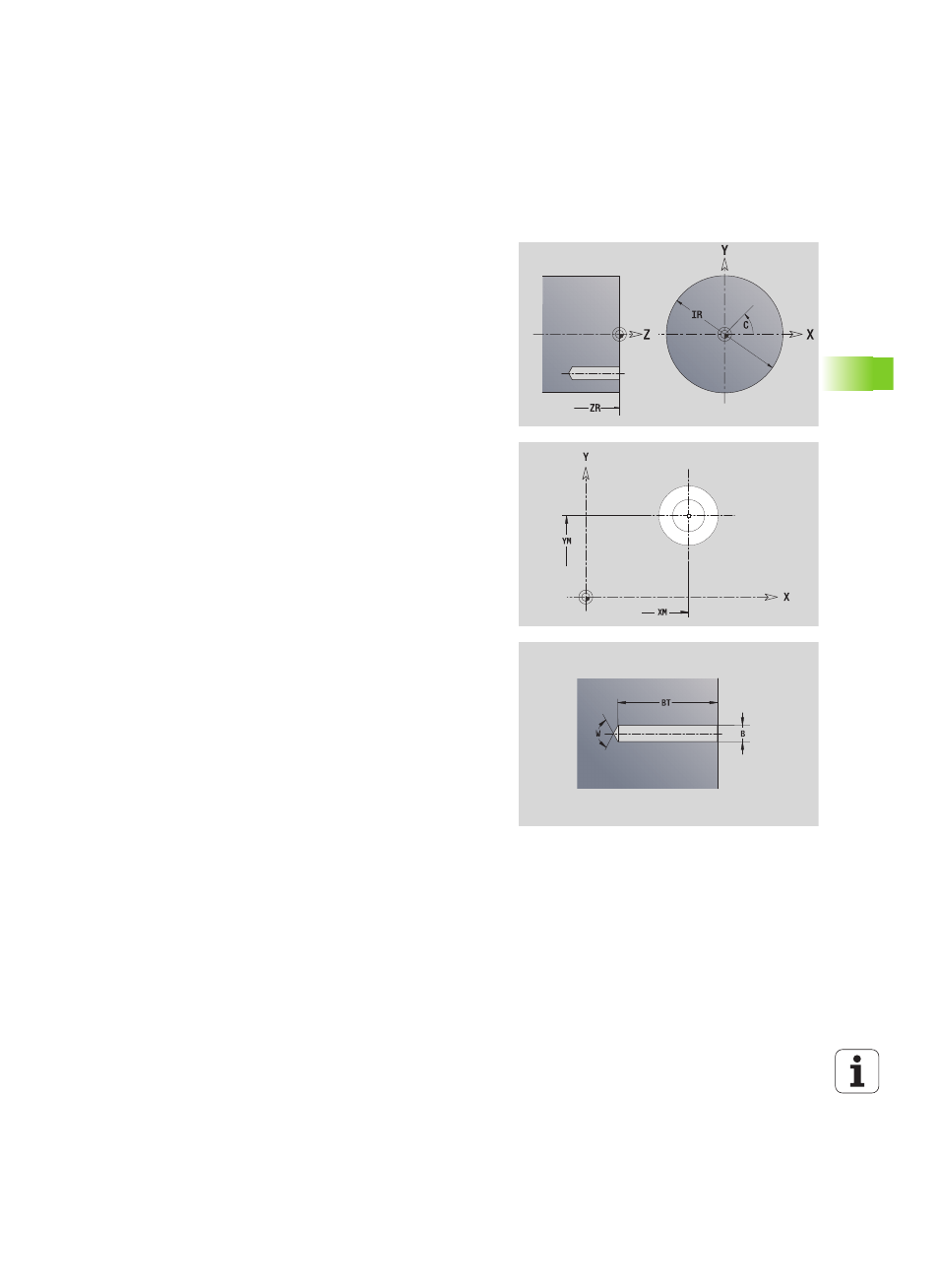

El taladro define un taladro individual que puede contener los
siguientes elementos:
 Centrado
 Taladro del núcleo
 Avellanado
 Rosca
La cota de referencia ZR y el diámetro de limitación IR se puede
determinar con la función "seleccionar plano de referencia" (véase
pág. 416).
ICP genera:
 la identificación de apartado STIRN con el parámetro cota de
referencia, ángulo de cabezal y diámetro de limitación. En contornos
intrincados no hay identificación de apartado.
 un G308 con los parámetros nombre de contorno y profundidad de
taladro (–1*BT).
 un G370 con los parámetros del taladro.
 un G309.
Datos de referencia del taladro
ID
Nombre contorno
C Ángulo de husillo
IR Diámetro de limitación
ZR Medida de referencia
Parámetro del taladro
XM, YM
Punto central del taladro
Centrado
O
Diámetro
Taladro
B
Diámetro
BT Profundidad
W Ángulo
Avellanado
R
Diámetro
U Profundidad
E Ángulo de avellanado
Rosca
GD
Diámetro
GT Profundidad
K Sección terminal
F Paso de rosca
GA Tipo de rosca (a derechas/a izquierdas)
 0: roscado a derecha
 1: Roscado a izqui.
