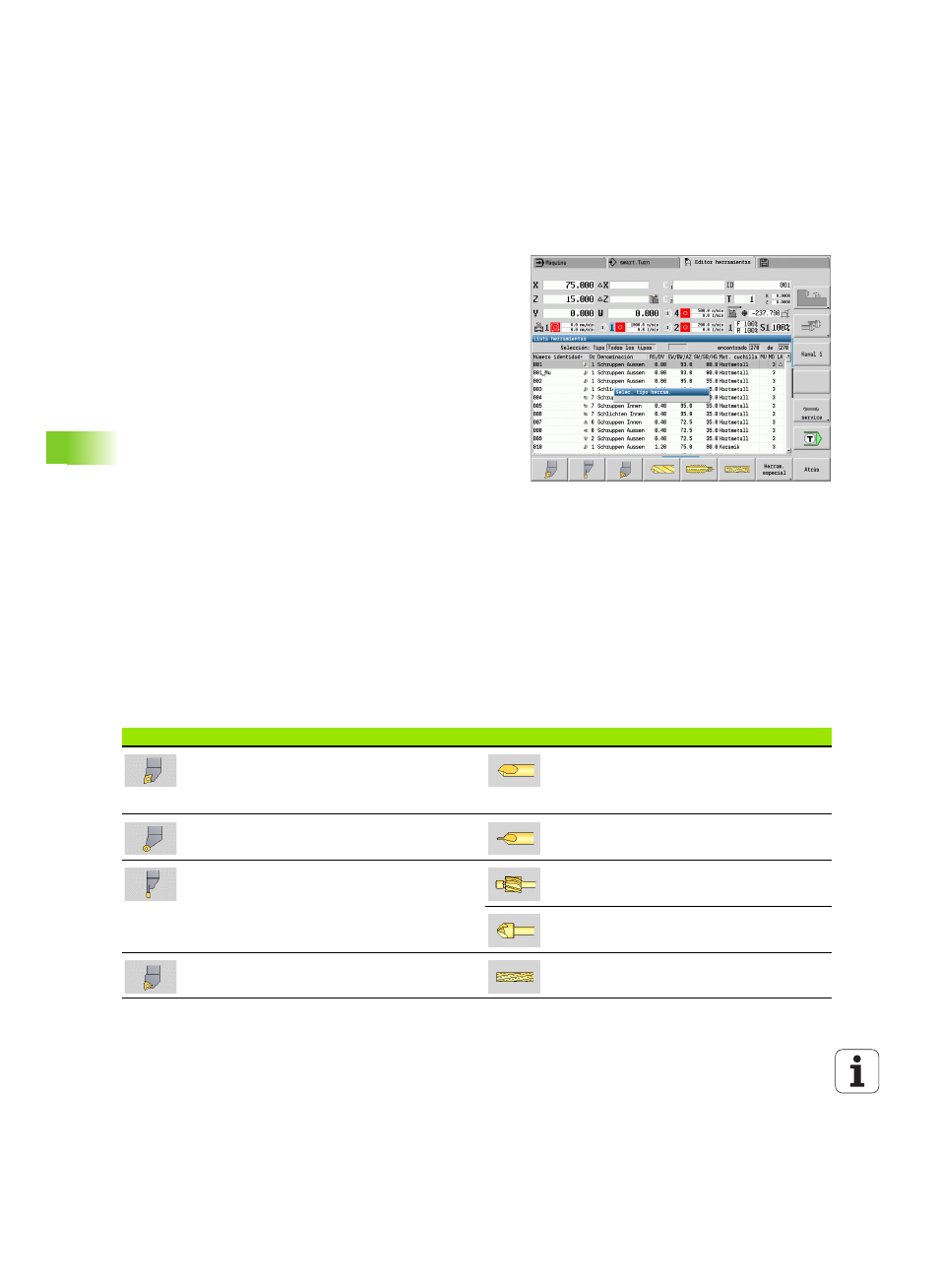

492 Base de datos de herramientas y de tecnología
7.
1 Base de dat
o
s de her
ramientas
7.1 Base de datos de herramientas
Normalmente las coordenadas de los contornos se programan tal
como están acotadas en el plano de la pieza. Para que el MANUALplus
pueda calcular la trayectoria del carro, realizar la compensación del
radio del filo de la cuchilla y determinar la subdivisión del corte, deben
indicarse las medidas de longitud, el radio del filo, el ángulo del filo de
la cuchilla, etc.
El MANUALplus memoriza hasta 250 registros de datos de
herramientas (opcionalmente 999), estando identificado cada registro
por un número (nombre). Una descripción adicional de la herramienta
facilita la relocalización de los datos de la misma.
En el modo Máquina están disponibles funciones para calcular las
medidas de longitud de las herramientas (véase “Medir de
herramientas” en pág. 97).
Las correcciones de desgaste se realizan por separado. De esta forma
se pueden introducir en cualquier momento, incluso durante la
ejecución del programa, valores de corrección.
Puede asignar a las herramientas un material de corte con el cual es
posible acceder a la base de datos tecnológicos (avance, velocidad de
corte). De esta forma se facilita el trabajo, ya que sólo se tienen que
calcular e introducir una vez los valores de corte.
Tipos de herramientas
Las herramientas de acabado, de taladrado y de profundización tienen
formas muy diferentes. En consecuencia, los puntos de referencia
para calcular las medidas de longitud y otros datos de las herramientas
también son diferentes.
La tabla siguiente proporciona un resumen de los tipos de
herramientas.
Tipos de herramientas Tipos de herramientas
Herramientas de torneado estándar (Página 509)
 Herramientas de desbaste
 Herramientas de acabado
 Broca de centrar NC (Página 513)
 Herramientas fungiformes (Página 509)  Centrador (Página 514)
Herramientas punzantes (Página 510)
 Herramientas de profundización
 Herramientas de tronzar
 Herramientas de ranurado en superficie lateral
 Avellanador (Página 515)
 Avellanadores cónicos (Página 516)
 Herramientas de roscado (Página 511)  Herramientas de fresado estándar (Página 518)
