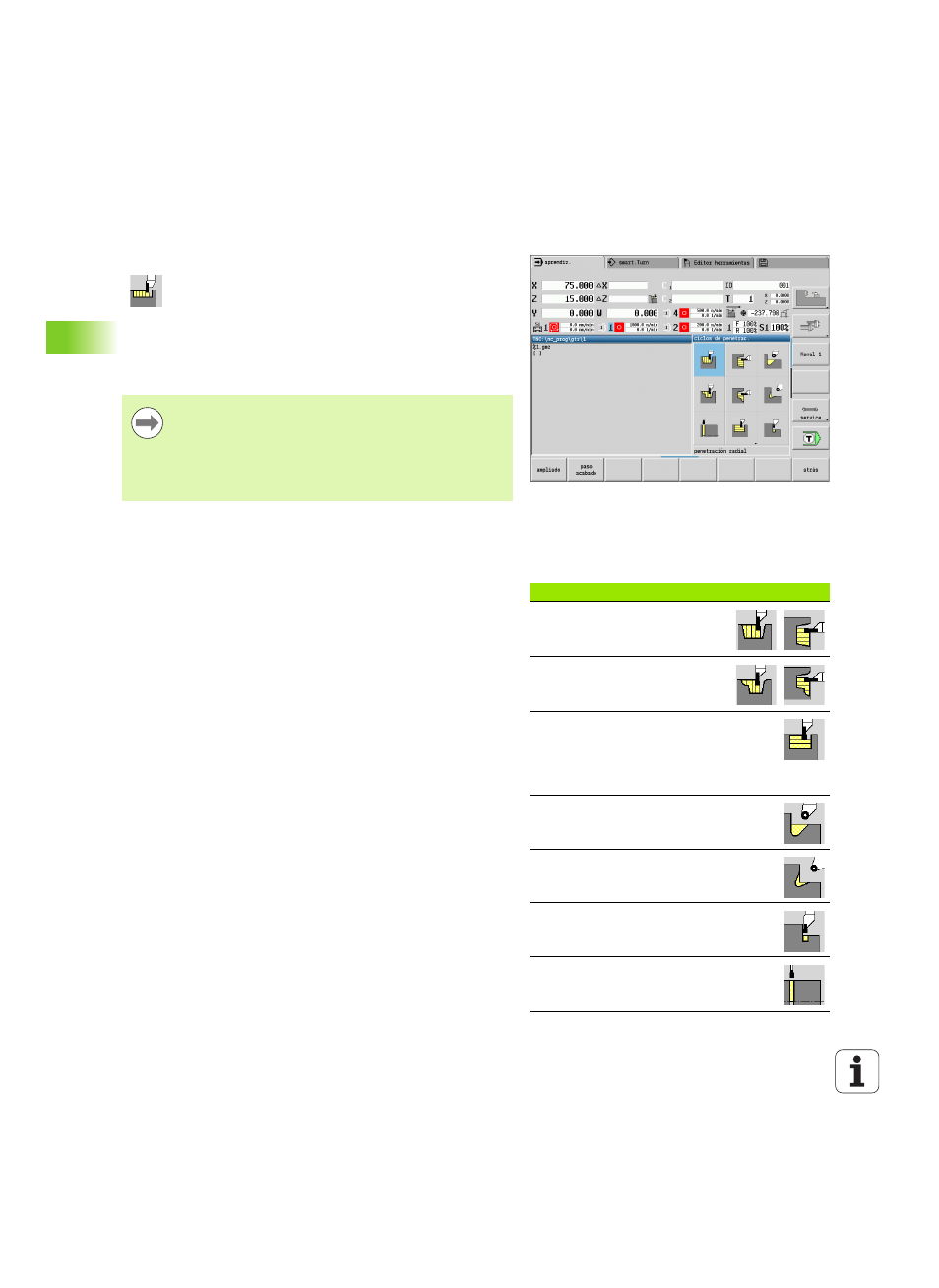

200 Programación de ciclos
4.5 Ciclos de pr
ofundización
4.5 Ciclos de profundización
Dirección de mecanizado y de alimentación en
los ciclos de profundización
El MANUALplus calcula la dirección de arranque de viruta y de
alimentación a partir de los parámetros del ciclo. Son determinantes:
 Modo Normal: Los parámetros Punto de partida X, Z (modo manual
"posición actual de la herramienta") e inicio del contorno X1/final del
contorno Z2
 Modo Ampliado: Los parámetros "Punto inicial del contorno X1, Z1
y Punto final del contorno X2, Z2
 Ciclos ICP: Los parámetros "Punto de partida X, Z (modo manual:
"posición actual de la herramienta") y el "Punto inicial del contorno
ICP"
El grupo de ciclos de profundización contiene ciclos de
profundización, ranurado en superficie lateral, entallado y
tronzado. Los contornos sencillos se mecanizan en el
modo Normal, los contornos complejos en el modo
Ampliado. Los ciclos de profundización ICP mecanizan
cualesquiera contornos descritos con ICP (véase
“Contornos ICP” en pág. 370).
 Subdivisión del corte: El MANUALplus calcula una
anchura de profundización uniforme que sea <=P.
 Sobremedidas: se tienen presentes en el "modo
Ampliado"
 La corrección del radio del filo de la cuchilla se
ejecuta (excepción: "Entalladura forma K").
Ciclos de profundización Símbolo
Profundización radial/axial
Ciclos de profundización y acabado
para contornos sencillos
Profundización radial/axial ICP
Ciclos de profundización y acabado
para contornos cualesquiera
Ranurado radial/axial en
superficie lateral
Ciclos de ranurado en superficie
lateral y acabado para contornos
sencillos y cualesquiera
Entalladura H
Entalladura "Forma H"
Entalladura K
Entalladura "Forma K"
Entalladura U
Entalladura "Forma U"
Tronzado
Ciclo para tronzado de la pieza
torneada
