406 Programación ICP
5.9 Element
o
s de cont
or
no en superficie fr
ontal

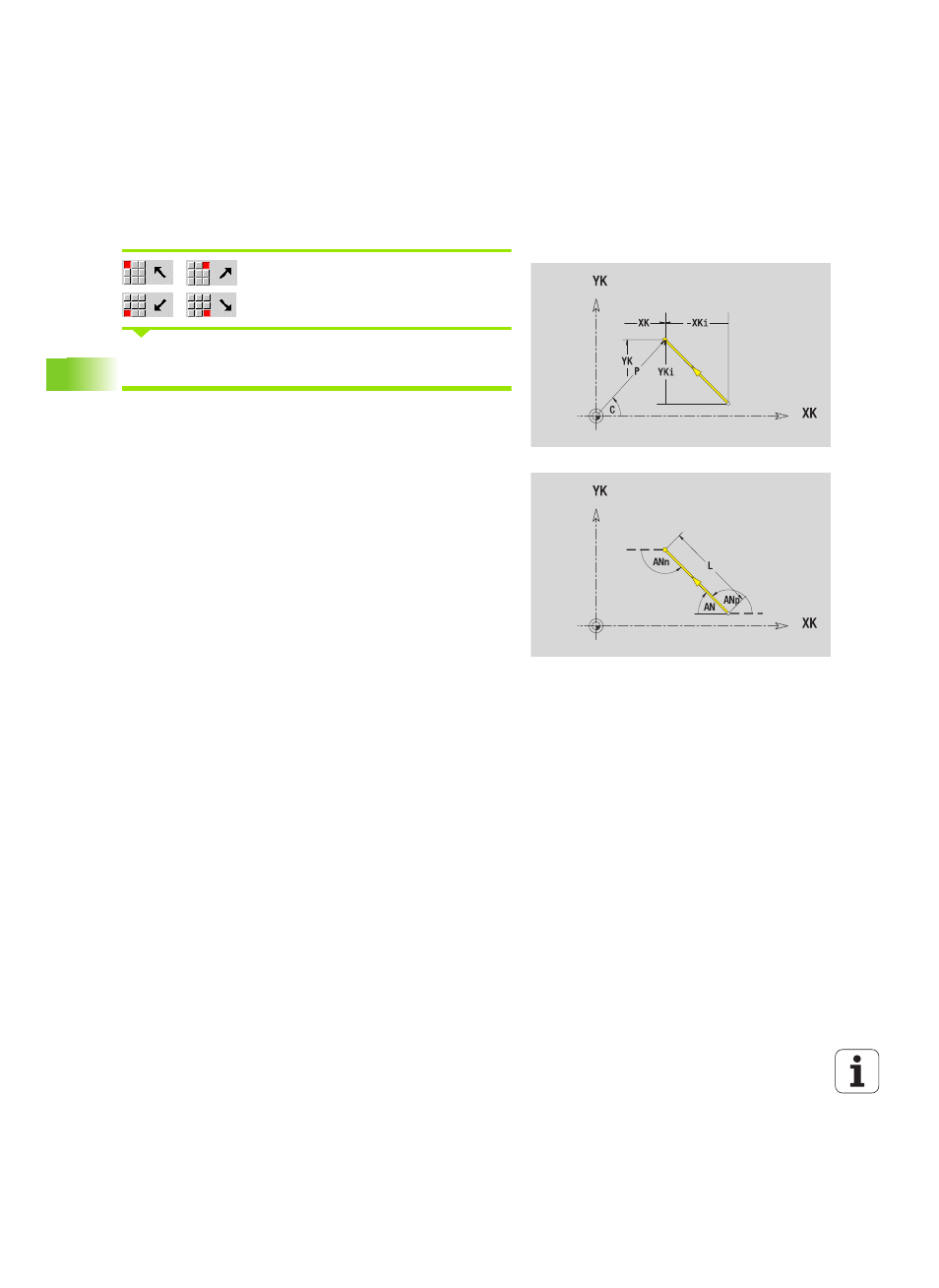

Línea en ángulo en superficie frontal
Seleccionar la dirección de la línea
Acotar la línea y definir la transición hacia el siguiente elemento de
contorno.
En smart.Turn, ICP genera un G101.
Parámetros
XK, YK
Punto de destino - cartesiano
XKi, YKi Punto final incremental (distancia punto inicial - punto final)
C Punto final polar -ángulo
P Punto final polar
AN Angulo al eje XK (dirección angular véase figura auxiliar)
L Long. de línea
ANn Ángulo al elemento siguiente
ANp Ángulo con el elemento precedente
F: véase atributos de mecanizado Página 371
