418 Programación ICP
5.12 Cont
or
nos de superficie fr
ontal en smar
t.T
u
rn
5.12 Contornos de superficie frontal
en smart.Turn
ICP pone a disposición en smart.Turn los siguientes contornos para el
mecanizado con el eje C:
 contornos complejos que se definen con elementos de contorno
individuales
 Figuras
 Taladros
 Patrón de figuras y taladros
datos de referencia con contornos complejos en
la superficie frontal
Después de los datos de referencia sigue la definición de contorno con
elementos individuales de contorno: Véase “Elementos de contorno
en superficie frontal” en pág. 403.
La cota de referencia ZR se puede determinar con la función
"seleccionar plano de referencia" (véase pág. 416).
ICP genera:
 la identificación de apartado STIRN con el parámetro cota de
referencia. En contornos intrincados, ICP sólo genera una
identificación de apartado.
 un G308 con los parámetros nombre de contorno y profundidad de
fresado.
 un G309 al final de la descripción del contorno.

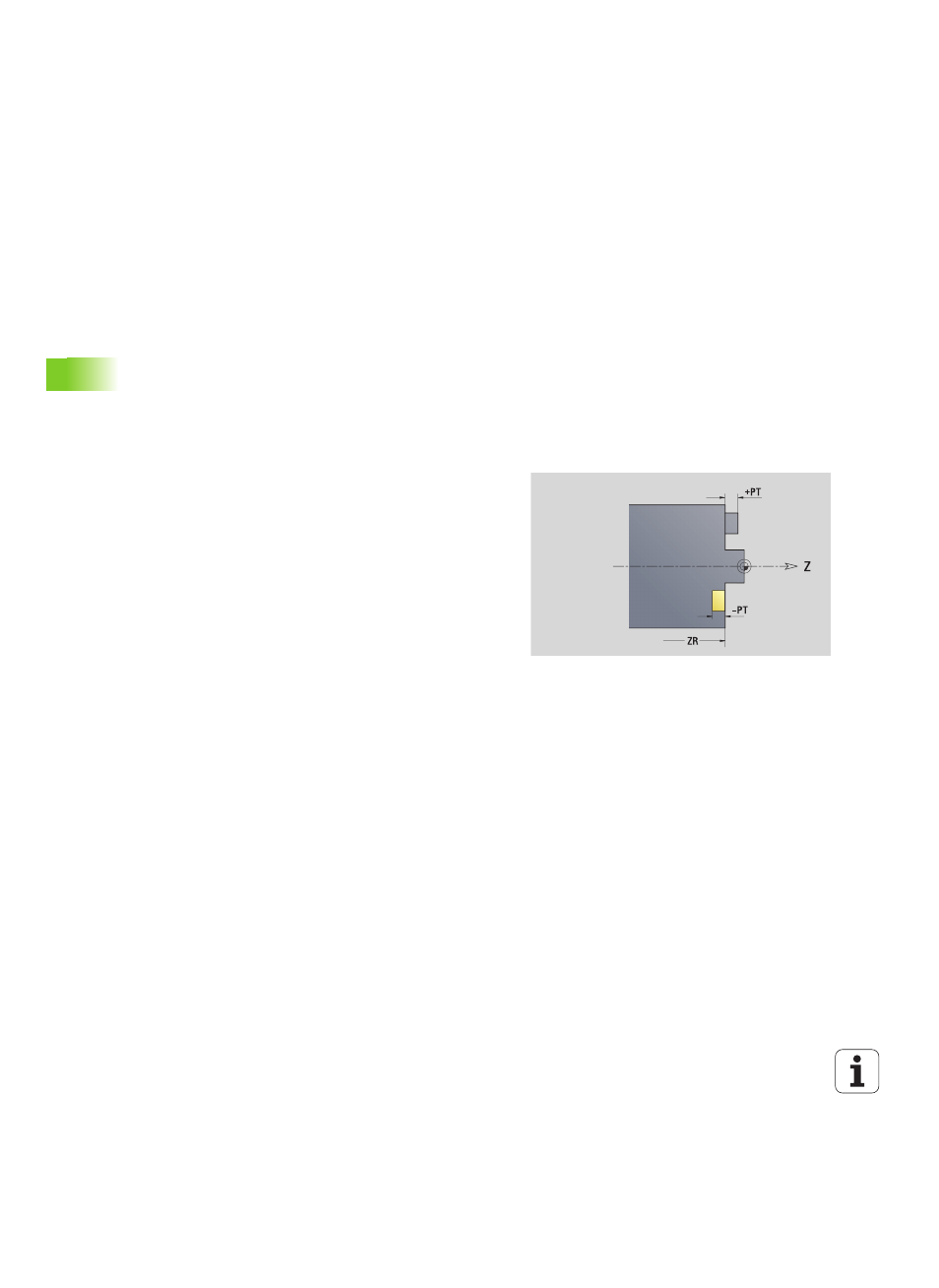

Datos de referencia de superficie frontal
ID
Nombre contorno
PT Profundidad de fresado
ZR Medida de referencia
