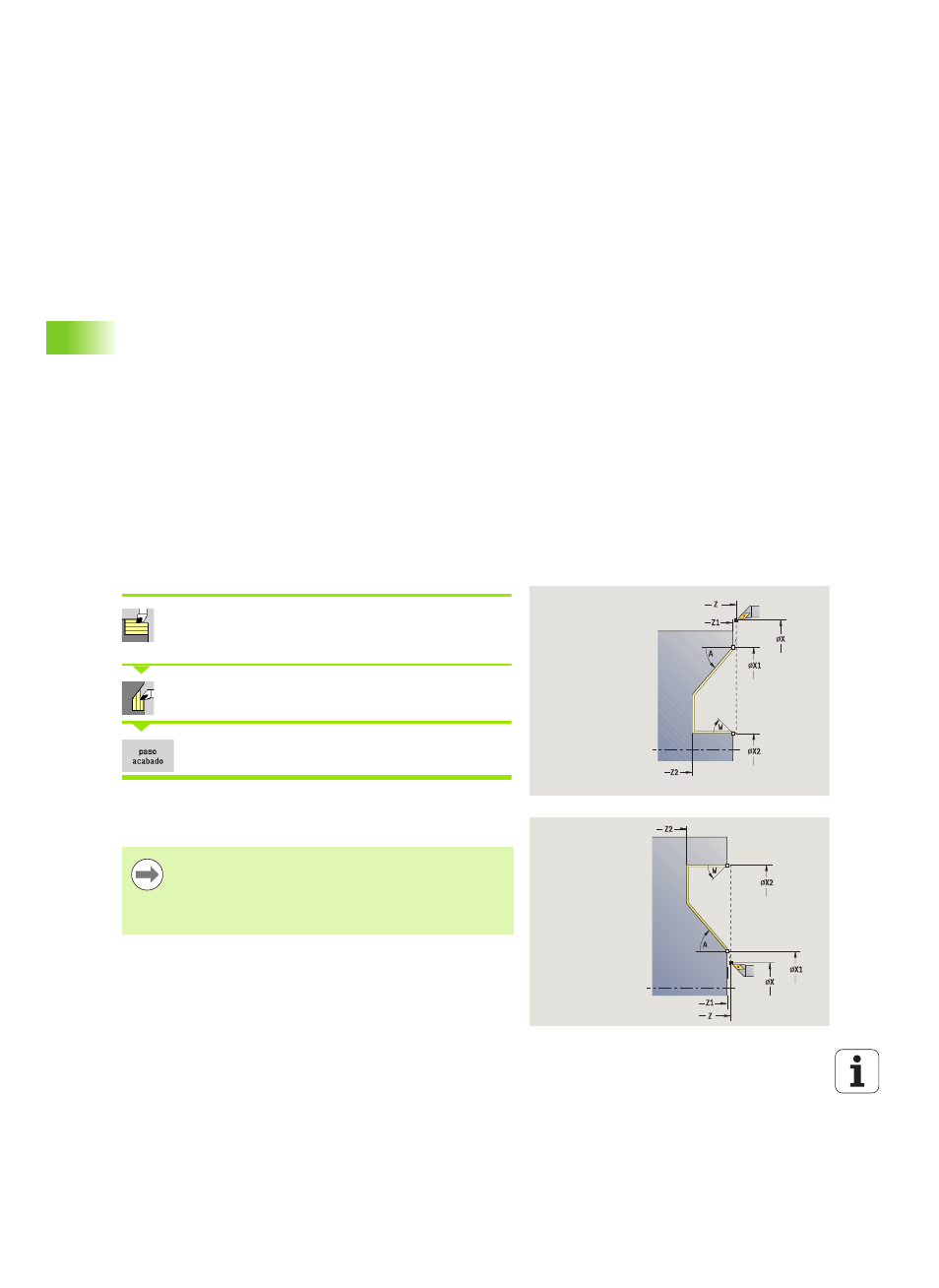

172 Programación de ciclos
4.4 Ciclos de ar
ra
nque de vir
u
ta (multipasada)
Tipo de mecanizado para acceso a la base de datos tecnológicos:
Acabado
Ejecución del ciclo
1 se desplaza en dirección longitudinal desde el punto de partida al
punto inicial del contorno X1, Z1
2 realiza el acabado del segmento de contorno definido
3 regresa en paralelo a los ejes al punto de partida
4 se desplaza conforme al ajuste G14 al punto de cambio de
herramienta
Mecanizado con penetración acabado
transversal
Seleccionar Ciclos multipasada longitudinal/
transversal
Seleccionar Penetración transversal
Activar la softkey Acabado
El ciclo realiza el acabado del segmento de contorno desde Punto
inicial del contorno
hasta Punto final del contorno. La
herramienta regresa al punto de partida al final del ciclo.
MFS M al comienzo: función M que se ejecuta al comienzo del
paso de mecanizado.
MFE M al final: función M que se ejecuta al final del paso de
mecanizado.
WP Indicación de con que cabezal de la pieza se desarrolla el
ciclo (dependiente de la máquina)
 Accionamiento principal
 Contracabezal para el mecanizado de la cara posterior
 La herramienta profundiza con el ángulo máx. posible, el
material restante se queda.
 Cuanto mayor es la inclinación con la cual penetra la
herramienta, mayor es la reducción del avance (máximo
50%).
Parámetros de ciclo
X, Z
Punto de partida
X1, Z1 Punto inicial del contorno
X2, Z2 Punto final del contorno
