HEIDENHAIN MANUALplus 620 433
5.13 Cont
or
nos de superficie lat
e
ra
l en smar
t.T
u
rn

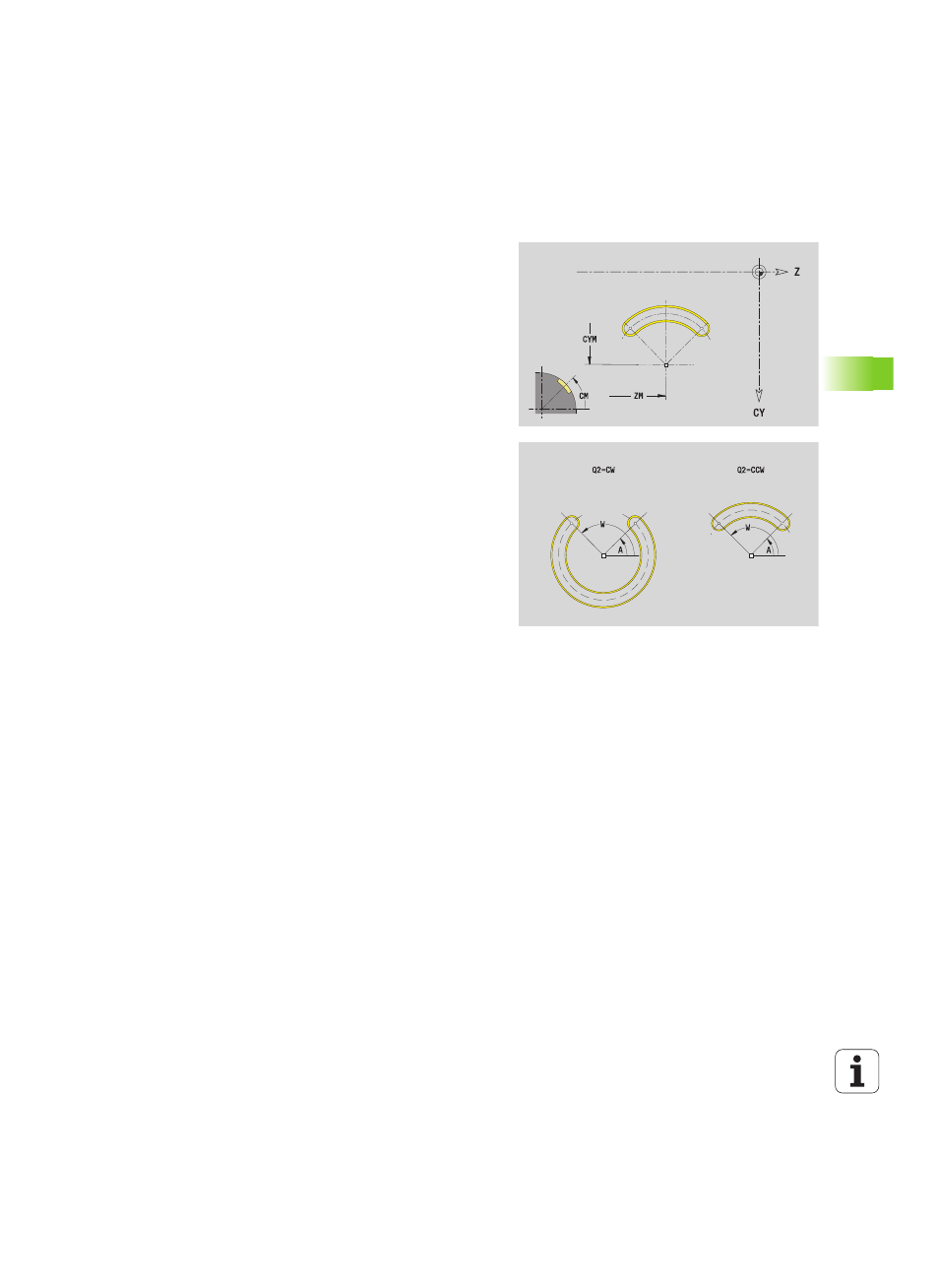

Ranura circular en superficie lateral
El diámetro de referencia XR se puede determinar con la función
"seleccionar plano de referencia" (véase pág. 416).
ICP genera:
 la identificación de apartado MANTEL con el parámetro diámetro de
referencia. En contornos intrincados, ICP sólo genera una
identificación de apartado.
 un G308 con los parámetros nombre de contorno y profundidad de
fresado.
 un G312 o G313 con los parámetros de la figura.
 un G309.
Datos de referencia de superficie lateral
ID
Nombre contorno
PT Profundidad de fresado
XR Diámetro de referencia
Parámetro figura
Z
Centro de figura
CYM Centro de figura como cota de trayectoria (referencia:
diámetro XR)
CM Centro de figura (ángulo)
A Ángulo inicial
W Ángulo final
R Radio
Q2 Sentido
 CW (en sentido horario)
 CCW (en sentido antihorario)
B Anchura
