90 Modo de funcionamiento Máquina
3.5 Ajust
e
de la máquina
3.5 Ajuste de la máquina
Independientemente de si la pieza se mecaniza manual o
automáticamente, hay que "preparar" la máquina. En el modo manual,
a través de la opción de menú Ajustes se accede a las siguientes
funciones:
 Fijar los valores de eje (definir el punto cero de la pieza)
 Referencia de máquina (referenciación de ejes)
 Definir la zona de protección
 Definir el punto de cambio de herramienta
 Fijar los valores del eje C

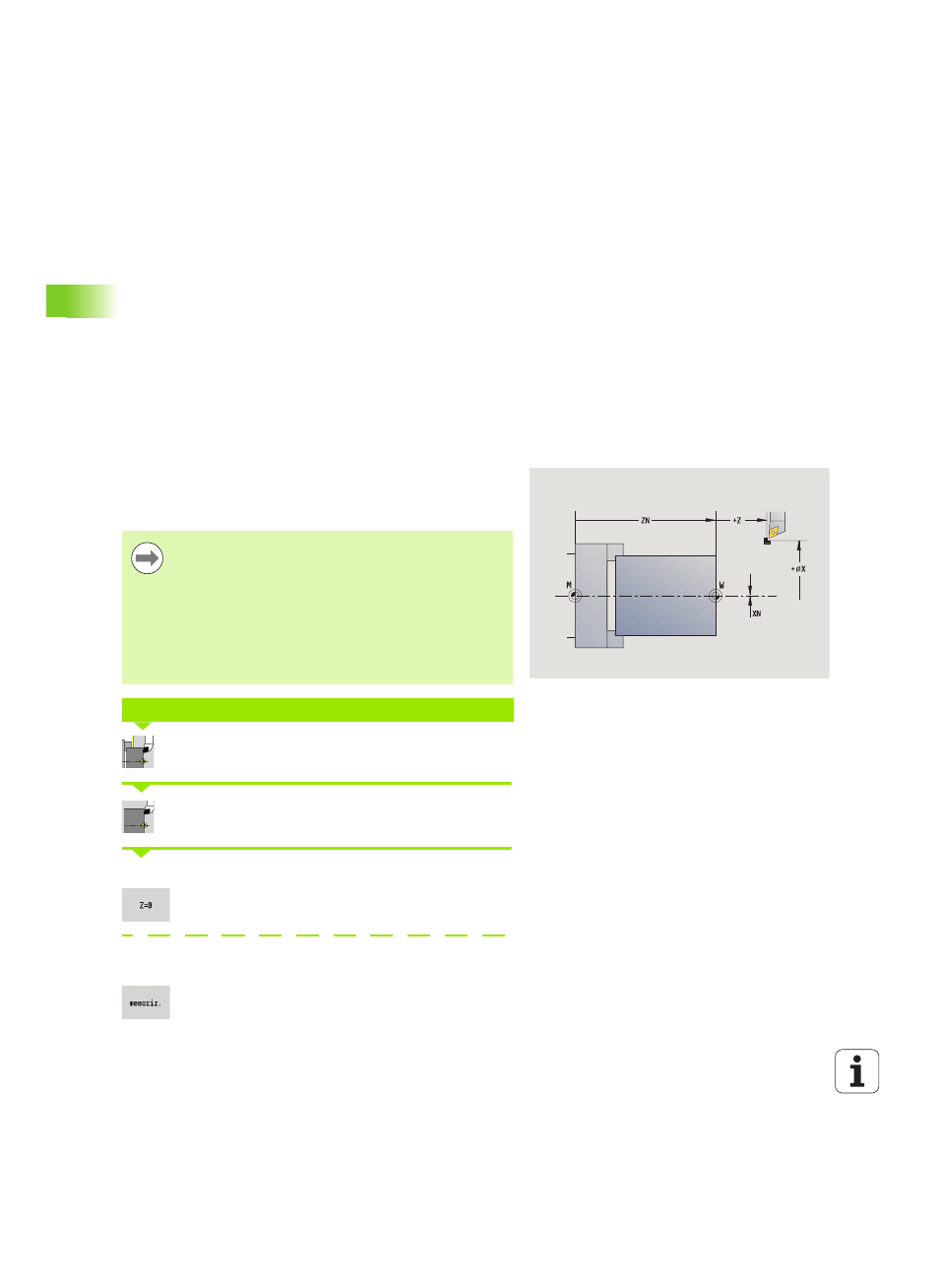

Definición del punto cero de la pieza
En el cuadro de diálogo se visualiza la distancia punto cero de máquina
– punto cero de pieza (también denominado "decalaje" u offset) como
XN
y ZN. Si se modifica el punto cero de la pieza, se obtienen nuevos
valores de visualización.
Seleccionar Ajustes
Seleccionar Definir valores de ejes
Rozar el cero pieza (superficie plana)
Definir la posición de rozamiento como "punto cero de
la pieza Z"
Introducir la distancia punto cero de herramienta – punto cero de
pieza como "Coordenada del punto de medición en Z"
El MANUALplus calcula el "punto cero Z de la pieza"
Asimismo con un palpador digital se puede determinar el
punto cero de la herramienta en el eje Z. El control
numérico verifica al determinar el punto cero qué tipo de
herramienta está activa en dicho momento. Si se
selecciona la función de ajuste Punto cero de la pieza
con el palpador cambiado, el control numérico adapta
automáticamente el formulario de entrada. Pulsar el inicio
del NC para poner en marcha el proceso de medición.
Mediante la Softkey Almacenar, se captura el valor
calculado como punto cero de la pieza en el eje Z.
FIJAR EL PUNTO CERO DE LA PIEZA
