HEIDENHAIN MANUALplus 620 239
4.5 Ciclos de pr
ofundización

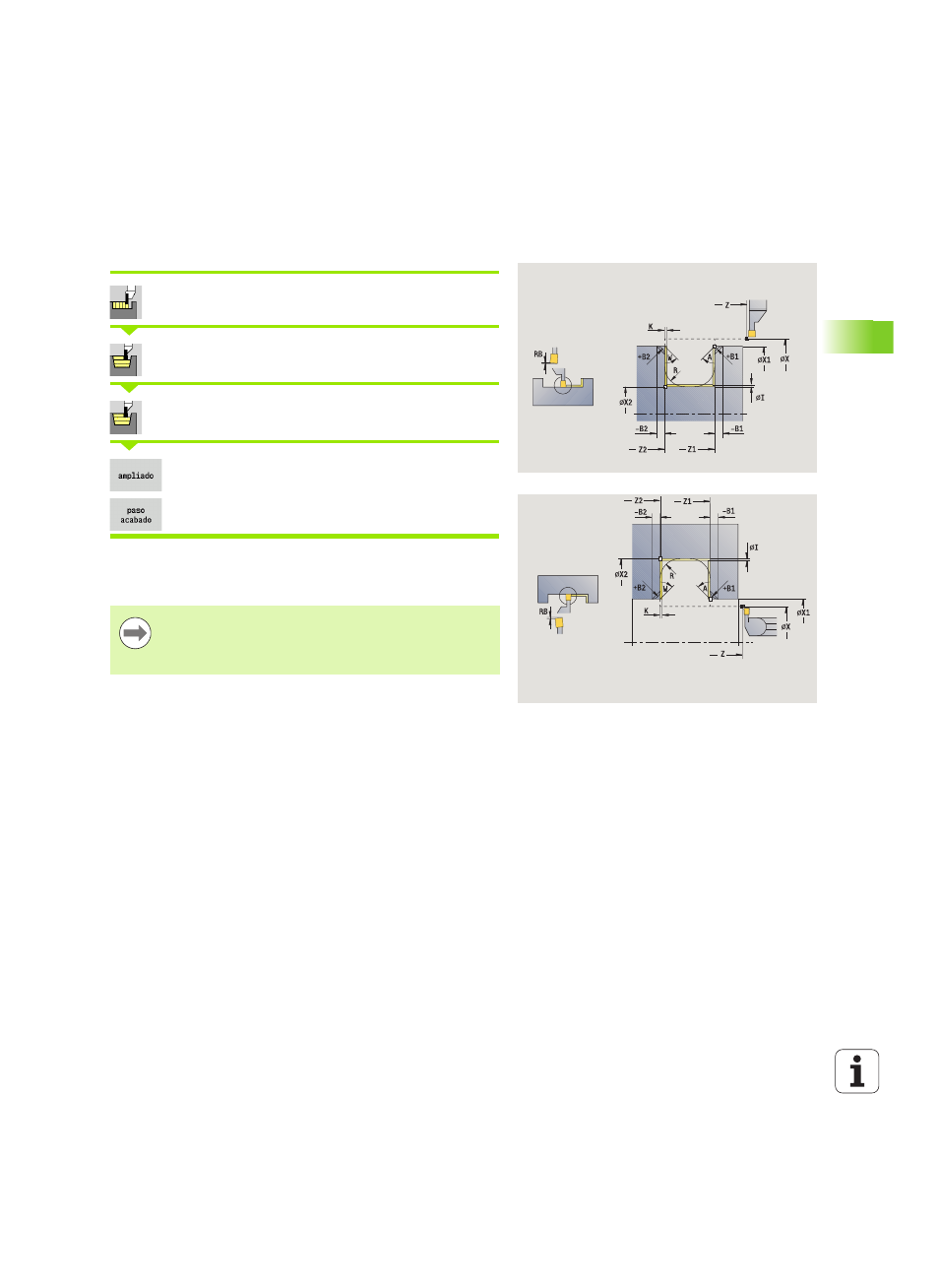

Ranurado radial de acabado en superficie lateral
– modo Ampliado
Seleccionar Ciclos de profundización
Seleccionar Ranurado en superficie lateral
Seleccionar Ranurado radial en superficie lateral
Activar la softkey Ampliado
Activar la softkey Acabado
El ciclo realiza el acabado del segmento de contorno definido por Punto
inicial del contorno
y Punto final del contorno (véase además
“Ranurado en superficie lateral” en pág. 226).
Las sobremedidas de la pieza en bruto I, K definen el
material a mecanizar en el ciclo de acabado. Por ello se
deben indicar las sobremedidas en el ranurado radial de
acabado.
Parámetros de ciclo
X, Z
Punto de partida
X1, Z1 Punto inicial del contorno
X2, Z2 Punto final del contorno
RB corr. torneado
I, K Se considera la sobremedida en X y Z al realizar el acabado
para los mecanizados siguientes
A Ángulo inicial (Rango: 0° < = < 90°)
W Ángulo final (Rango: 0° < = W < 90°)
R Redondeo
G14 Punto de cambio de herramienta (véase pág. 126)
T Número de puesto de revólver
ID Número ID de herramienta
S Nº de revoluciones/velocidad de corte
F Avance por revolución
B1, B2 Bisel/Redondeo (B1 Inicio del contorno; B2 final del
contorno)
 B>0: Radio del redondeo
 B<0: Anchura del bisel
